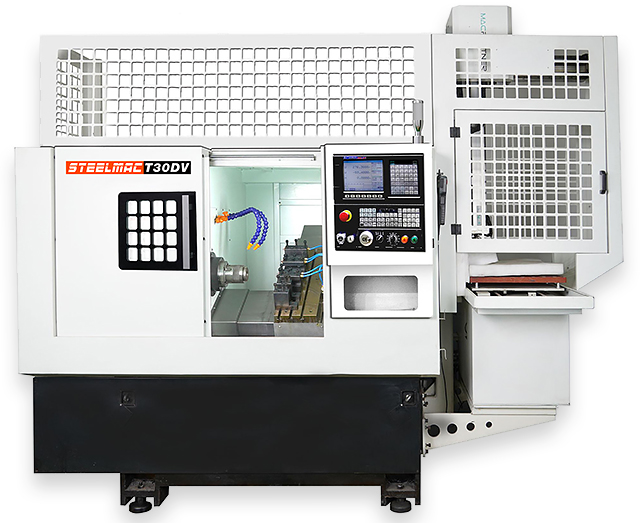

Токарные обрабатывающие центры STEELMAC серии TDV предназначены для обработки деталей типа «втулка» при крупносерийном и массовом производстве. Для данного типа станка рекомендуется установка портального робота или робота манипулятора для загрузки заготовок и выгрузки готовых деталей.
| Технические характеристики / Модель | Ед. изм. | T35DV | T45DV |
| Диаметр патрона | дюйм | Цанговый патрон / 6” опция | |
| Параметры обработки | |||
| Максимальный устанавливаемый диаметр | мм | 350 | 460 |
| Макс. диаметр обработки над станиной | мм | - | - |
| Макс. диаметр обработки над суппортом | мм | 120 | 120 |
| Максимальная длина обработки | мм | ||
| Максимальный диаметр прутка | мм | 40 | 40 |
| Перемещения | |||
| Перемещение по оси X | мм | 290 | 400 |
| Перемещение по оси Z | мм | 350 | 380 |
| Перемещение по оси Y | мм | - | - |
| Шпиндель | |||
| Обороты шпинделя | об/мин | 4500 | 4000 |
| Мощность привода шпинделя | кВт | 3,7 | 5,5 |
| Конус шпинделя | А2-5 | А2-5 | |
| Диаметр отверстия в шпинделе | мм | 48 | 60 |
| Количество инструментов | шт | 5 | 5 |
| Блок для наружной обработки | мм | 20х20 | 20х20 |
| Блок для внутренней обработки | мм | 25 | 25 |
| Задняя бабка | |||
| Конус пиноли задней бабки | - | - | |
| Диаметр пиноли задней бабки | мм | - | - |
| Выдвижение пиноли задней бабки | мм | - | - |
| Подачи | |||
| Ускоренные подачи по осям X/Z | м/мин | 20 | 20 |
| Точность | |||
| Точность позиционирования по осям X/Z | мм | ±0,005 | ±0,005 |
| Повторяемость по осям X/Z | мм | 0,005 | 0,005 |
| Габаритные размеры (ДхШхВ) | м | 1,8х1,5х1,6 | 2,0х1,6х1,7 |
| Вес станка | кг | 1500 | 1800 |
Дополнительная комплектация
| Модель / Комплектация | T35DV | T45DV |
| Система ЧПУ | ||
| Система ЧПУ GSK 980TD | Стандарт | Стандарт |
| Система ЧПУ GSK 988TA | ✔ | ✔ |
| Система ЧПУ Syntec 7TA | ✔ | ✔ |
| Система ЧПУ Syntec 21TA | ✔ | ✔ |
| Система ЧПУ Syntec 22TB | ✔ | ✔ |
| Система ЧПУ Fanuc 0i-TF | ✔ | ✔ |
| Система ЧПУ Fanuc 0i-TF (Manual Guide i) | ✔ | ✔ |
| Система ЧПУ Siemens 828D | ✔ | ✔ |
| Система ЧПУ Siemens 828D (Shop Turn) | ✔ | ✔ |
| Патроны | ||
| Цанговый патрон | Стандарт | Стандарт |
| 3-х кулачковый цельный патрон 6” (Ø150 мм) | ✔ | ✔ |
| 3-х кулачковый полый патрон 6” (Ø150 мм) | ✔ | ✔ |
| 3-х кулачковый цельный патрон 8” (Ø200 мм) | - | - |
| 3-х кулачковый полый патрон 8” (Ø200 мм) | - | - |
| 3-х кулачковый цельный патрон 10” (Ø250 мм) | - | - |
| 3-х кулачковый полый патрон 10” (Ø250 мм) | - | - |
| 3-х кулачковый цельный патрон 12” (Ø300 мм) | - | - |
| 3-х кулачковый полый патрон 12” (Ø300 мм) | - | - |
| 3-х кулачковый цельный патрон 15” (Ø385 мм) | - | - |
| 3-х кулачковый полый патрон 15” (Ø385 мм) | - | - |
| 3-х кулачковый цельный патрон 18” (Ø450 мм) | - | - |
| 3-х кулачковый полый патрон 18” (Ø450 мм) | - | - |
| Индексные патроны | ||
| Индексный патрон 7” (Ø175 мм) | - | - |
| Индексный патрон 8” (Ø200 мм) | - | - |
| Индексный патрон 10” (Ø250 мм) | - | - |
| Индексный патрон 12” (Ø300 мм) | - | - |
| Привод главного шпинделя | ||
| Мощность привода шпинделя 3,7 кВт | Стандарт | - |
| Мощность привода шпинделя 5,5 кВт | ✔ | Стандарт |
| Мощность привода шпинделя 7,5 кВт | - | ✔ |
| Мощность привода шпинделя 11 кВт | - | - |
| Мощность привода шпинделя 15 кВт | - | - |
| Мощность привода шпинделя 18,5 кВт | - | - |
| Мощность привода шпинделя 22 кВт | - | - |
| Мощность привода шпинделя 32 кВт | - | - |
| Револьверные головки | ||
| Револьверная головка на 8 позиций | - | - |
| Револьверная головка на 12 позиций | - | - |
| Приводная револьверная головка на 12 позиций | - | - |
| Ось Y | - | - |
| Инструментальные блоки | ||
| Блок для наружной обработки | - | - |
| Блок для внутренней обработки | - | - |
| 4-х позиционный резцедержатель (электромеханический) | ✔ | ✔ |
| Инструментальный стол с пазами | Стандарт | Стандарт |
| Блок для наружной обработки | ✔ | ✔ |
| Блок для внутренней обработки | ✔ | ✔ |
| Приводная головка ER25 (2+2 позиции для инструмента) | - | - |
| Приводная головка ER25 (3+3 позиции для инструмента) | - | - |
| Приводная головка ER25 (4+4 позиции для инструмента) | - | - |
| Приводная головка ER20 (1 позиция для инструмента) | ✔ | ✔ |
| Приводная головка ER20 (2 позиции для инструмента) | ✔ | ✔ |
| Приводная головка ER25 (1 позиция для инструмента) | - | ✔ |
| 6-ти позиционная приводная головка | ✔ | ✔ |
| 6-ти позиционная приводная головка (6+1) | - | - |
| 6-ти позиционная приводная головка (6+2) | - | - |
| Приводная головка ER25 (2 позиции для инструмента) | ✔ | ✔ |
| Приводная головка ER25 (3 позиции для инструмента) | - | ✔ |
| Приводная головка ER25 боковая (2 позиции) | ✔ | ✔ |
| Приводная головка ER25 боковая (3 позиции) | - | ✔ |
| Приводные блоки: | ||
| Угловой приводной блок 90° (BMT40) | - | - |
| Осевой приводной блок 0° (BMT40) | - | - |
| Угловой приводной блок 90° (BMT55) | - | - |
| Осевой приводной блок 0° (BMT55) | - | - |
| Приводной блок BMT55 с быстросменными оправками | - | - |
| Приводной блок BMT55 с регулируемым углом | - | - |
| Задняя бабка | ||
| Механическая задняя бабка с гидравлическим пинолем | - | - |
| Программируемая задняя бабка (сервоприводная) | - | - |
| Дополнительные комплектующие | ||
| Пульт с маховиком для системы ЧПУ | ✔ | ✔ |
| Линейные направляющие - Hiwin | ✔ | ✔ |
| Автоматическая дверь | ✔ | ✔ |
| Система измерения инструмента Renishaw | ✔ | ✔ |
| Уловитель деталей | - | - |
| Конвейер для удаления стружки | ✔ | ✔ |
| Маслоотделитель от СОЖ | ✔ | ✔ |
| Мощность помпы СОЖ - 370 Вт | ✔ | ✔ |
| Робот портального типа | ✔ | ✔ |
| Робот манипулятор | ✔ | ✔ |
| Пруткоподатчик | ✔ | ✔ |
