Токарные обрабатывающие центры TAISHIO серии NX (для высокотехнологичной обработки)
Модель |
Ед. изм. |
NX1500YS |
NX2000YS |
NX2500YS |
NX3500YS L1 |
NX3500YS L2 |
NX3500YS L3 |
Угол наклона станины |
|
30˚ |
30˚ |
30˚ |
45˚ |
45˚ |
45˚ |
Параметры обработки |
|
|
|
|
|
|
|
Макс. устанавливаемый Ø заготовки |
мм |
500 |
500 |
600 |
780 |
780 |
780 |
Макс. Ø точения над станиной |
мм |
400 |
400 |
400 |
650 |
650 |
650 |
Макс. Ø точения над суппортом |
мм |
400 |
400 |
400 |
500 |
500 |
500 |
Макc. длина точения/ расстояние между патронами |
мм |
360 / 0~500 |
360 / 0~500 |
620 / 0~620 |
800 / 0~800 |
1900 / 0~2060 |
2900/ 0~3060 |
Макс. Ø прутка (шпиндель/ противошпиндель) |
мм |
45 / 45 |
51 / 45 |
51 / 45 |
75 / 51 |
75 / 51 |
75 / 51 |
Перемещение |
|
|
|
|
|
|
|
Перемещение по оси Х (револьверная головка) |
мм |
200 |
200 |
230 |
350 |
700 |
700 |
Перемещение по оси Z1/Z2 (рев. головка/ противошпиндель) |
мм |
400 / 400 |
400 / 400 |
770 / 650 |
1050 / 900 |
2050 / 1900 |
3050 / 2900 |
Перемещение по оси Y (револьверная головка) |
мм |
±45 |
±45 |
±45 |
±75 |
±75 |
±75 |
Ускоренные перемещения по осям X/Z1/Z2/Y |
м/мин |
20 |
20 |
20 |
18 |
16 |
16 |
Шпиндель/ Противошпиндель |
|
|
|
|
|
|
|
Конус шпинделя/ противошпинделя |
|
А2-5 / А2-5 |
А2-6 / А2-5 |
А2-6 / А2-5 |
А2-8 / А2-6 |
А2-8 / А2-6 |
А2-8 / А2-6 |
Диаметр патрона шпинделя/ противошпинделя |
дюйм |
6" / 6" |
8" / 6" |
8" / 6" |
10” / 8" |
10” / 8" |
10” / 8" |
Обороты привода шпинделя/ противошпинделя |
об/мин |
4000 / 6000 |
4000 / 6000 |
4000 / 6000 |
3000 / 4000 |
2500 / 4000 |
2500 / 4000 |
Мощность привода шпинделя/ противошпинделя |
кВт |
7,5/11 / 10/23,6 |
11/15 / 10/23,6 |
15/18,5 / 10/23,6 |
15 / 26 |
15 / 26 |
22 / 26 |
Диаметр отверстия шпинделя/ противошпинделя |
мм |
56 / 56 |
66 / 56 |
66 / 56 |
88 / 66 |
88 / 66 |
88 / 66 |
Револьверная головка (тип BMT) |
|
|
|
|
|
|
|
Тип головки |
|
BMT45 |
BMT45 |
BMT55 |
BMT65 |
BMT65 |
BMT65 |
Количество инструментов |
шт |
Т12 |
Т12 |
Т12 |
Т12 |
Т12 |
Т12 |
Размер державки инструмента |
мм |
□20х20 |
□20х20 |
□20х20 |
□25х25 |
□25х25 |
□25х25 |
Макс. Ø расточного инструмента |
мм |
25 |
25 |
25 |
40 |
40 |
40 |
Приводные блоки (осевой 0˚/ радиальный 90˚) |
|
ER25 / 4000 |
ER25 / 4000 |
ER25 / 3000 |
ER32 / 3000 |
ER32 / 3000 |
ER32 / 3000 |
Задняя бабка |
|
|
|
|
|
|
|
Конус пиноли задней бабки |
|
- |
- |
- |
- |
- |
- |
Диаметр пиноли задней бабки |
мм |
- |
- |
- |
- |
- |
- |
Перемещение задней бабки |
об/мин |
- |
- |
- |
- |
- |
- |
Усилие зажима задней бабки |
кг/см2 |
- |
- |
- |
- |
- |
- |
Точность |
|
|
|
|
|
|
|
Точность позиционирования X/Z1/Z2/Y (на L300 мм) |
мм |
±0,003 |
±0,003 |
±0,003 |
±0,003 |
±0,003 |
±0,003 |
Повторяемость по осям X/Z1/Z2/Y (на L300 мм) |
мм |
±0,003 |
±0,003 |
±0,003 |
±0,003 |
±0,003 |
±0,003 |
Прочее |
|
|
|
|
|
|
|
Общее электропотребление |
кВт |
34 |
34 |
38 |
56 |
56 |
70 |
Длинна х Ширина х Высота |
м |
2,75х1,7х1,8 |
2,75х1,7х1,8 |
3,1х1,9х2,0 |
6,0х2,3х2,55 |
7,0х2,3х2,55 |
8,5х2,3х2,55 |
Вес |
кг |
4900 |
4950 |
5500 |
7700 |
9700 |
12200 |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
○ Входит в комплектацию
● Не входит в комплектацию
Модель станка |
NX1500YS |
NX2000YS |
NX2500YS |
NX3500YS L1 |
NX3500YS L2 |
NX3500YS L3 |
Стандартная комплектация |
|
|
|
|
|
|
Система ЧПУ FANUC серии 0i-TF Plus (Япония) |
○ |
○ |
○ |
○ |
○ |
○ |
Двигатель главного шпинделя FANUC (Япония) |
○ |
○ |
○ |
○ |
○ |
○ |
Привода по осям X/Z – FANUC (Япония) |
○ |
○ |
○ |
○ |
○ |
○ |
Гидр. 3-х кулачковый патрон AUTOGRIP (Тайвань) - 6" (150 мм) / 6" (150 мм) |
○ |
● |
● |
● |
● |
● |
Гидр. 3-х кулачковый патрон AUTOGRIP (Тайвань) - 8" (200 мм) / 6" (150 мм) |
● |
○ |
○ |
● |
● |
● |
Гидр. 3-х кулачковый патрон AUTOGRIP (Тайвань) - 10" (250 мм) / 8" (200 мм) |
● |
● |
● |
○ |
○ |
○ |
Гидр. 3-х кулачковый патрон AUTOGRIP (Тайвань) - 12" (300 мм) / 10" (250 мм) |
● |
● |
● |
● |
● |
● |
Обороты шпинделя - 4000 об/мин / Обороты противошпинделя - 6000 об/мин |
○ |
○ |
○ |
● |
● |
● |
Обороты шпинделя - 3000 об/мин / Обороты противошпинделя - 4000 об/мин |
● |
● |
● |
○ |
● |
● |
Обороты шпинделя - 2500 об/мин / Обороты противошпинделя - 4000 об/мин |
● |
● |
● |
● |
○ |
○ |
Противошпиндель + приводная рев. головка + ось “Y” верт. исполнения |
○ |
○ |
○ |
○ |
○ |
○ |
Инструментальный блок для наружной обработки - 2 шт. |
○ |
○ |
○ |
○ |
○ |
○ |
Инструментальный блок для внутренней обработки - 4 шт. |
○ |
○ |
○ |
○ |
○ |
○ |
Цилиндрические переходные втулки - 1 комплект |
○ |
○ |
○ |
○ |
○ |
○ |
Гидравлическая задняя бабка с фиксированной пинолью |
○ |
○ |
○ |
○ |
○ |
○ |
Трансформатор |
○ |
○ |
○ |
○ |
○ |
○ |
Электрический шкаф |
○ |
○ |
○ |
○ |
○ |
○ |
Гидравлическая станция |
○ |
○ |
○ |
○ |
○ |
○ |
Централизованная автоматическая система смазки |
○ |
○ |
○ |
○ |
○ |
○ |
Система подачи СОЖ с давлением (3 bar) |
○ |
○ |
○ |
○ |
○ |
○ |
Конвейер для стружки |
○ |
○ |
○ |
○ |
○ |
○ |
Защита направляющих по осям X/Z и ШВП |
○ |
○ |
○ |
○ |
○ |
○ |
Закрытая зона обработки |
○ |
○ |
○ |
○ |
○ |
○ |
Рабочее освещение |
○ |
○ |
○ |
○ |
○ |
○ |
Трехцветная сигнальная лампа |
○ |
○ |
○ |
○ |
○ |
○ |
Педаль управления гидравлическими узлами |
○ |
○ |
○ |
○ |
○ |
○ |
Регулировочные болты и опоры |
○ |
○ |
○ |
○ |
○ |
○ |
Инструмент для обслуживания станка |
○ |
○ |
○ |
○ |
○ |
○ |
Инструкция по эксплуатации на русском языке |
○ |
○ |
○ |
○ |
○ |
○ |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
○ Входит в комплектацию
● Не входит в комплектацию
Модель станка |
NX1500YS |
NX2000YS |
NX2500YS |
NX3500YS L1 |
NX3500YS L2 |
NX3500YS L3 |
Дополнительная комплектация |
|
|
|
|
|
|
Система ЧПУ SIEMENS (Германия) + главный привод + сервопривода X/Z |
○ |
○ |
○ |
○ |
○ |
○ |
Система ЧПУ SYNTEC (Тайвань) + главный привод + сервопривода X/Z |
○ |
○ |
○ |
○ |
● |
● |
Диалоговое программирование FANUC (Manual Guide i) / SIEMENS (Shop Turn) |
○ |
○ |
○ |
○ |
○ |
○ |
Гидравлический 3-х кулачковый патрон AUTOGRIP (Тайвань) - 8" (200 мм) |
○ |
● |
● |
● |
● |
● |
Гидравлический 3-х кулачковый патрон AUTOGRIP (Тайвань) - 10" (250 мм) |
● |
○ |
○ |
● |
● |
● |
Гидравлический 3-х кулачковый патрон AUTOGRIP (Тайвань) - 12" (300 мм) |
● |
● |
● |
○ |
○ |
○ |
Гидравлический 3-х кулачковый патрон AUTOGRIP (Тайвань) - 15" (380 мм) |
● |
● |
● |
● |
● |
● |
Гидравлический цанговый патрон AUTOGRIP (Тайвань) модели CR42 |
○ |
○ |
● |
● |
● |
● |
Гидравлический цанговый патрон AUTOGRIP (Тайвань) модели CR60 |
● |
● |
○ |
● |
● |
● |
Револьверная головка SAUTER (Германия) тип BMT - 12 позиций - (замена) |
● |
● |
● |
● |
● |
● |
Приводная рев. головка SWIFT (Тайвань) тип BMT - 12 позиций - серия «LA-M» |
○ |
○ |
○ |
○ |
○ |
○ |
Приводная рев. головка SAUTER (Германия) тип BMT - 12 поз. - серия «LA-M» |
○ |
○ |
○ |
○ |
○ |
○ |
Приводная револьверная головка + ось “Y” верт. исполнения - серия «NEX» |
○ |
○ |
○ |
○ |
○ |
○ |
Приводная револьверная головка + ось “Y” накл. исполнения - серия «EX» |
○ |
○ |
○ |
● |
● |
● |
Противошпиндель + приводная рев. головка + ось “Y” верт. испол. |
Включено |
Включено |
Включено |
Включено |
Включено |
Включено |
Приводной осевой блок SWIFT (Тайвань) - цанги ER20 |
○ |
● |
● |
● |
● |
● |
Приводной радиальный блок SWIFT (Тайвань) - цанги ER20 |
○ |
● |
● |
● |
● |
● |
Приводной осевой блок SWIFT (Тайвань) - цанги ER32 |
● |
○ |
○ |
○ |
○ |
○ |
Приводной радиальный блок SWIFT (Тайвань) - цанги ER32 |
● |
○ |
○ |
○ |
○ |
○ |
Угловой приводной блок SWIFT (Тайвань) - цанги ER20 |
● |
○ |
○ |
○ |
○ |
○ |
Приводной осевой блок EPPINGER (Германия) - цанги ER20 |
○ |
● |
● |
● |
● |
● |
Приводной радиальный блок EPPINGER (Германия) - цанги ER20 |
○ |
● |
● |
● |
● |
● |
Приводной осевой блок EPPINGER (Германия) - цанги ER32 |
● |
○ |
○ |
○ |
○ |
○ |
Приводной радиальный блок EPPINGER (Германия) - цанги ER32 |
● |
○ |
○ |
○ |
○ |
○ |
Приводной угловой блок EPPINGER (Германия) - цанги ER20 |
● |
○ |
○ |
○ |
○ |
○ |
Автоматическая задняя бабка (гидравличеcкая / сервоприводная) |
○ |
○ |
○ |
○ |
○ |
○ |
Система контроля измерения инструмента (ручная) |
○ |
○ |
○ |
○ |
○ |
○ |
Система контроля измерения инструмента Renishaw RP3 (автоматическая) |
○ |
○ |
○ |
○ |
○ |
○ |
Система измерения деталей Renishaw OLP40 |
○ |
○ |
○ |
○ |
○ |
○ |
Уловитель готовых деталей |
○ |
○ |
○ |
○ |
○ |
○ |
Уловитель готовых деталей c конвейером |
○ |
○ |
○ |
○ |
○ |
○ |
Счетчик деталей |
○ |
○ |
○ |
○ |
○ |
○ |
Воздушный обдув шпинделя (внешний) |
○ |
○ |
○ |
○ |
○ |
○ |
Интерфейс для автоподатчика прутка |
○ |
○ |
○ |
○ |
○ |
○ |
Автоподающее устройство Fedek модели DH-65 (1,2 м) |
○ |
○ |
○ |
○ |
○ |
○ |
Автоподающее устройство Fedek модели DH-65L (1,5 м) |
○ |
○ |
○ |
○ |
○ |
○ |
Ручной люнет (Ø50~155) - автоматизированное перемещение |
● |
● |
● |
○ |
○ |
○ |
Ручной люнет (Ø20~200) - автоматизированное перемещение |
● |
● |
● |
○ |
○ |
○ |
Ручной люнет (Ø20~250) - автоматизированное перемещение |
● |
● |
● |
○ |
○ |
○ |
Ручной люнет (Ø20~200, Ø20~250) - ручное перемещение |
● |
● |
● |
○ |
○ |
○ |
Ручной люнет (Ø150~350) - ручное перемещение |
● |
● |
● |
○ |
○ |
○ |
Подготовка под гидравлический люнет для автоматизированного перемещения |
● |
● |
● |
○ |
○ |
○ |
Гидравлический люнет AUTOBLOCK SLU - 2 (8-101) |
● |
● |
● |
○ |
○ |
○ |
Гидравлический люнет AUTOBLOCK SLU - 3 (12-152) |
● |
● |
● |
○ |
○ |
○ |
Гидравлический люнет AUTOBLOCK SLU - 3.1 (20-165) |
● |
● |
● |
○ |
○ |
○ |
Гидравлический люнет AUTOBLOCK SLU - 3.2 (50-200) |
● |
● |
● |
○ |
○ |
○ |
Гидравлический люнет AUTOBLOCK SLU - 4 (30-245) – ОГРАНИЧЕНИЕ! |
● |
● |
● |
● |
● |
● |
Корзина для стружки |
○ |
○ |
○ |
○ |
○ |
○ |
Автоматическая дверь |
○ |
○ |
○ |
○ |
○ |
○ |
Автоматическое отключение питания при изготовлении партии деталей |
○ |
○ |
○ |
○ |
○ |
○ |
Механический замок - блокировка станка при работе |
○ |
○ |
○ |
○ |
○ |
○ |
Отключение дверного замка |
○ |
○ |
○ |
○ |
○ |
○ |
Интерфейс для роботизированной системы (портал / манипулятор) |
○ |
○ |
○ |
○ |
○ |
○ |
Кондиционер электрического шкафа |
○ |
○ |
○ |
○ |
○ |
○ |
Теплообменный шкаф для охлаждения масла в гидростанции |
○ |
○ |
○ |
○ |
○ |
○ |
Система охлаждения СОЖ с фильтром – для высокой производительности |
○ |
○ |
○ |
○ |
○ |
○ |
Система подачи СОЖ с давлением (10 bar) |
○ |
○ |
○ |
○ |
○ |
○ |
Система подачи СОЖ с давлением (20 bar) |
○ |
○ |
○ |
○ |
○ |
○ |
Маслоотделитель от СОЖ |
○ |
○ |
○ |
○ |
○ |
○ |
Уловитель паров СОЖ (масляного тумана) |
○ |
○ |
○ |
○ |
○ |
○ |
Комплект закаленные кулачков |
○ |
○ |
○ |
○ |
○ |
○ |
Комплект не закаленных кулачков |
○ |
○ |
○ |
○ |
○ |
○ |

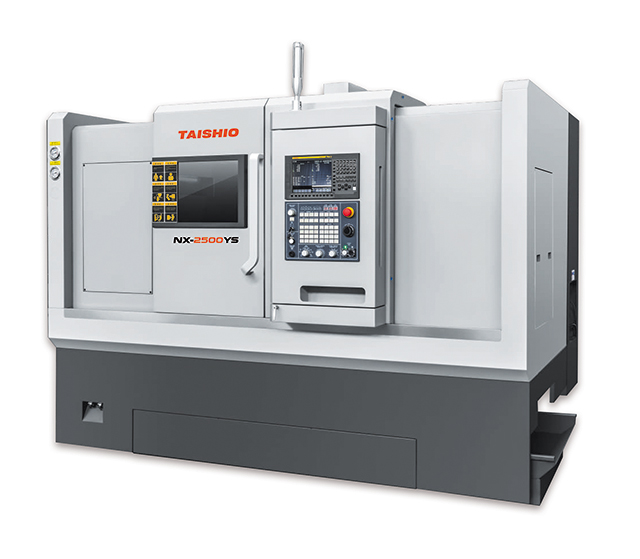

ТОКАРНЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ TAISHIO серии NX
(для высокотехнологичной обработки)
ОПИСАНИЕ TAISHIO
Токарные обрабатывающие центры TAISHIO серии NX спроектированы для высокотехнологичной и высокоточной токарной обработки с высокой повторяемостью при серийном и массовом производстве.
ОСОБАЯ ТОЧНОСТЬ:
Точность позиционир. по осям X/Z: ±0,003 мм.
Повторяемость по осям X/Z: ±0,003 мм.
Точность подшипников шпинделя: Р4.
Радиальное биение торца шпинделя: 0,005 мм.
ВЫСОКАЯ СКОРОСТЬ:
Ускоренные перемещ. по осям X/Y/Z: 30 м/мин.
Время смены инструмента: 0,11 сек.
УВЕЛИЧЕННАЯ ЖЕСТКОСТЬ и МОЩНОСТЬ:
Мощность привода шпинделя: до 22/26 кВт.
Жёсткий инструментальный суппорт.
Цельнолитая виброустойчивая станина под углом 30˚. |
НАЗНАЧЕНИЕ TAISHIO
Токарные обрабатывающие центры TAISHIO серии NX предназначены для высокотехнологичной токарной обработки с высокой точностью позиционирования и повторяемостью ±0,003 мм. Сочетание высокой жесткости цельнолитой виброустойчивой конструкции станины с усиленными ребрами жёсткости, мощного привода шпинделя до 22/26 кВт и высокоточных линейных направляющих увеличенного сечения, позволяют успешно сочетать жёсткое и силовое точение с чистовой обработкой деталей в закалённом состоянии с твердостью до 63 HRC, при этом обеспечивая точность по 7–8 квалитету и шероховатость по 8-9 классам.
ОБЛАСТЬ ПРИМЕНЕНИЯ TAISHIO
Токарные обрабатывающие центры TAISHIO серии NX применяются во всех отраслях промышленной индустрии: машиностроительной, автомобильной, авиационно-космической промышленности и приборостроении.
|
|

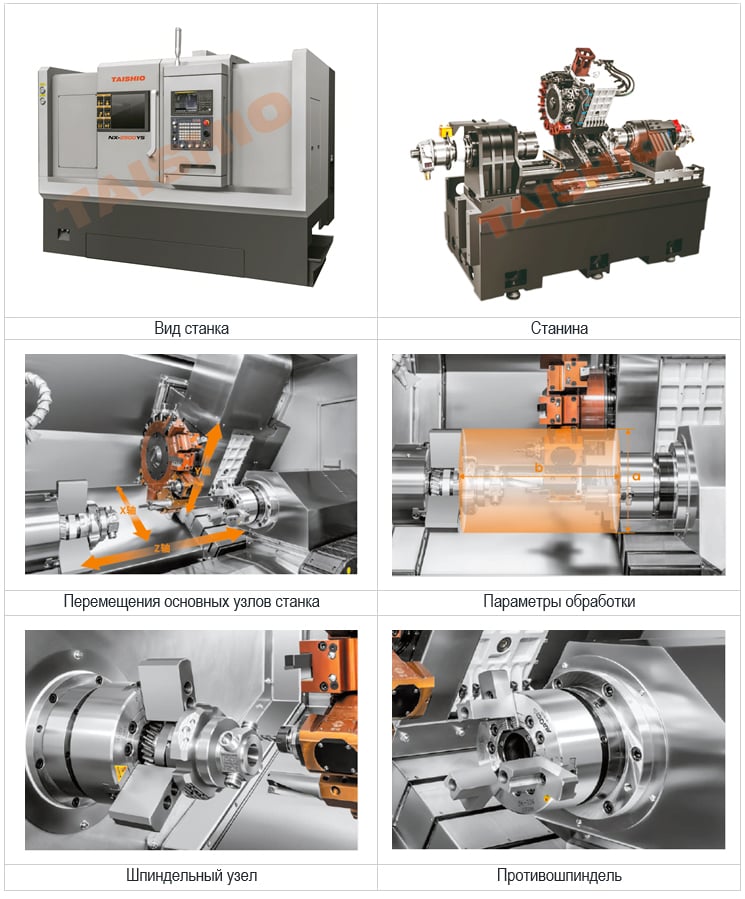

Цельнолитая виброустойчивая станина увеличенного сечения с усиленными ребрами жесткости типа (Box in box) под углом 30˚
|
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ TAISHIO
Токарные обрабатывающие центры
TAISHIO серии NX
(для высокотехнологичной и высокоточной обработки)
с противошпинделем + ось «Y» вертикального исполнения
ИНСТРУМЕНТАЛЬНАЯ СИСТЕМА
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ОСИ «Y»
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ TAISHIO
КОМПЛЕКТУЮЩИЕ TAISHIO
ПРОИЗВОДИТЕЛИ КОМПЛЕКТУЮЩИХ TAISHIO
