Токарные обрабатывающие центры TAISHIO серии LA-M (для высокоскоростной обработки)
спроектированы для высокоскоростной и высокоточной токарной обработки с высокой повторяемостью при серийном и массовом производстве.
Модель |
Ед. изм |
LA-150M |
LA-200M |
LA-200ML |
LA-250M |
LA-350M L1/1,5 |
LA-350M L2 |
LA-350M L3 |
LA-450M L1/1,5 |
LA-450M L2 |
LA-450M L3 |
Угол наклона станины |
|
40˚ |
40˚ |
30˚ |
30˚ |
40˚ |
40˚ |
40˚ |
40˚ |
40˚ |
40˚ |
Параметры обработки |
|
|
|||||||||
Макс. устанавливаемый Ø заготовки |
мм |
580 |
580 |
600 |
600 |
780 |
780 |
780 |
880 |
880 |
880 |
Макс. Ø точения над станиной |
мм |
400 |
400 |
350 |
400 |
500 |
500 |
500 |
600 |
600 |
600 |
Макс. Ø точения над суппортом |
мм |
280 |
280 |
350 |
400 |
500 |
500 |
500 |
600 |
600 |
600 |
Макс. длина точения |
мм |
460 |
460 |
520 |
700 |
1000 / 1500 |
2000 |
3000 |
1000 / 1500 |
2000 |
3000 |
Макс. Ø прутка |
мм |
45 |
51 |
51 |
51 (65) |
75 |
75 |
75 |
91 |
91 |
91 |
Перемещение |
|
|
|
|
|
|
|
|
|
||
Перемещение по оси Х |
мм |
230 |
240 |
220 |
220 |
350 |
350 |
350 |
350 |
350 |
350 |
Перемещение по оси Z |
мм |
500 |
500 |
550 |
770 |
1050 / 1550 |
1050 |
1050 |
1050/1550 |
2050 |
3050 |
Перемещение по оси Y |
мм |
- |
- |
- |
- |
- |
- |
- |
- |
|
|
Ускоренные перемещ. по осям X/Z |
м/мин |
30 |
30 |
24 |
25 |
18 |
18 |
15 |
18 |
18 |
15 |
Шпиндель |
|
|
|
|
|
|
|
|
|
||
Конус шпинделя |
|
А2-5 |
А2-6 |
А2-6 |
А2-6 |
А2-8 |
А2-8 |
А2-8 |
А2-11 |
А2-11 |
А2-11 |
Диаметр патрона |
дюйм |
6" |
8" |
8" |
8" (10”) |
10 (12”) |
10 (12”) |
10 (12”) |
12” (15”) |
12” (15”) |
12” (15”) |
Обороты привода шпинделя |
об/мин |
6000 |
4500 |
4500 |
3500 (3000) |
2500 (2200) |
2500 (2200) |
2500 (2200) |
2200 (1800) |
2200 (1800) |
2200 (1800) |
Мощность привода шпинделя |
кВт |
7,5 |
11 |
11 |
11 (15) |
15 |
18,5 |
22 |
15 |
22 |
22 |
Диаметр отверстия шпинделя |
мм |
56 |
65 |
65 |
65 (75) |
88 |
88 |
88 |
105 |
105 |
105 |
Револьверная головка |
|
|
|
|
|
|
|
|
|
|
|
Тип головки (приводная) |
|
ВМТ 40 |
ВМТ 45 |
ВМТ 45 |
ВМТ 55 |
ВМТ 65 |
ВМТ 65 |
ВМТ 65 |
ВМТ 65 |
ВМТ 65 |
ВМТ 65 |
Количество инструментов |
шт |
Т12 |
Т12 |
Т12 |
Т12 |
Т12 |
Т12 |
Т12 |
Т12 |
Т12 |
Т12 |
Размер блока (□) для наружной обработки |
мм |
□ 25х25 |
□ 25х25 |
□ 25х25 |
□ 25х25 |
□ 32х32 |
□ 32х32 |
□ 32х32 |
□ 32х32 |
□ 32х32 |
□ 32х32 |
Размер блока (Ø) для осевого инструмента |
мм |
Ø 40 |
Ø 40 |
Ø 40 |
Ø 40 |
Ø 50 |
Ø 50 |
Ø 50 |
Ø 50 |
Ø 50 |
Ø 50 |
Приводные блоки (осевой 0˚/ радиальный 90˚) |
|
ER20 / 3000 |
ER32 / 3000 |
ER32 / 3000 |
ER32 / 3000 |
ER40 / 3000 |
ER40 / 3000 |
ER40 / 3000 |
ER40 / 3000 |
ER40 / 3000 |
ER40 / 3000 |
Задняя бабка |
|
|
|
|
|
|
|
|
|
||
Конус пиноли задней бабки |
|
МТ.4 (МТ.5) |
МТ.5 |
МТ.5 |
МТ.5 |
МТ.5 |
МТ.5 |
МТ.5 |
МТ.6 |
МТ.6 |
МТ.6 |
Диаметр пиноли задней бабки |
мм |
75 (80) |
80 |
80 |
80 |
150 / 200 мм |
150 / 200 мм |
150 / 200 мм |
150 / 200 мм |
150 / 200 мм |
150 / 200 мм |
Перемещение задней бабки |
об/мин |
40~460 |
40~460 |
50~600 |
50~800 |
1100 / 1600 |
2100 |
3100 |
1100 / 1600 |
2100 |
3100 |
Усилие зажима задней бабки |
кг/см2 |
5~30 |
5~30 |
5~30 |
5~30 |
5~30 |
5~30 |
5~30 |
5~30 |
5~30 |
5~30 |
Точность |
|
|
|
|
|
|
|
|
|
|
|
Точность позиционирования (на L300 мм) |
мм |
±0,003 |
±0,003 |
±0,003 |
±0,003 |
±0,003 |
±0,003 |
±0,003 |
±0,003 |
±0,003 |
±0,003 |
Повторяемость (на L300 мм) |
мм |
±0,003 |
±0,003 |
±0,003 |
±0,003 |
±0,003 |
±0,003 |
±0,003 |
±0,003 |
±0,003 |
±0,003 |
Прочее |
|
|
|
|
|
|
|
|
|
||
Общее электропотребление |
кВт |
15 |
20 |
20 |
20 |
27 |
37 |
35 |
27 |
35 |
35 |
Длинна х Ширина х Высота |
м |
2,6х1,7х1,9 |
2,6х1,7х1,9 |
2,8х1,8х1,8 |
2,8х2,0х1,9 |
6,0х2,3х2,6 |
7,0х2,3х2,6 |
7,5х2,5х2,6 |
6,0×2,3×2,6 |
7,0х2,3х2,6 |
8,5х2,3х2,6 |
Вес |
кг |
4500 |
4500 |
5000 |
5700 |
7700 / 8700 |
9700 |
12500 |
8200 / 9200 |
10200 |
12700 |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
○ Входит в комплектацию
● Не входит в комплектацию
Модель станка |
LA-150M |
LA-200M |
LA-200ML |
LA-250M |
LA-350M L1 |
LA-350M L2 |
LA-350M L3 |
LA-450M L1 |
LA-450M L2 |
LA-450M L3 |
Стандартная комплектация |
|
|
|
|
|
|
|
|
|
|
Система ЧПУ FANUC серии 0i-TF Plus (Япония) |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
Двигатель главного шпинделя FANUC (Япония) |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
Сервопривода по осям X/Z – FANUC (Япония) |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
Гидравлич. 3-х кулачковый патрон AUTOGRIP (Тайвань) - 6" (150 мм) |
○ |
● |
● |
● |
● |
● |
● |
● |
● |
● |
Гидравлич. 3-х кулачковый патрон AUTOGRIP (Тайвань) - 8" (200 мм) |
● |
○ |
○ |
○ |
● |
● |
● |
● |
● |
● |
Гидравлич. 3-х кулачковый патрон AUTOGRIP (Тайвань) - 10" (250 мм) |
● |
● |
● |
● |
○ |
○ |
○ |
● |
● |
● |
Гидравлич. 3-х кулачковый патрон AUTOGRIP (Тайвань) - 12" (300 мм) |
● |
● |
● |
● |
● |
● |
● |
○ |
○ |
○ |
Шпиндель с ременной передачей - 6000 об/мин. |
○ |
● |
● |
● |
● |
● |
● |
● |
● |
● |
Шпиндель с ременной передачей - 4500 об/мин. |
● |
○ |
○ |
● |
● |
● |
● |
● |
● |
● |
Шпиндель с ременной передачей - 3500 об/мин. |
● |
● |
● |
○ |
● |
● |
● |
● |
● |
● |
Шпиндель с ременной передачей - 2500 об/мин. |
● |
● |
● |
● |
○ |
○ |
○ |
● |
● |
● |
Шпиндель с ременной передачей - 2200 об/мин. |
● |
● |
● |
● |
● |
● |
● |
○ |
○ |
○ |
Приводная рев. головка SWIFT (Тайвань) тип BMT- 12 позиций «серия LA-M» |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
Инструментальный блок для наружной обработки - 2 шт. |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
Инструментальный блок для внутренней обработки - 4 шт. |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
Цилиндрические переходные втулки - 1 к-т |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
Гидравлич. задняя бабка с фиксированной пинолью |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
Трансформатор |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
Электрический шкаф |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
Гидравлическая станция |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
Централизованная автоматическая система смазки |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
Система подачи СОЖ с давлением (3 bar) |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
Конвейер для стружки |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
Защита направляющих по осям X/Z и ШВП |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
Закрытая зона обработки |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
Рабочее освещение |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
Трехцветная сигнальная лампа |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
Педаль управления гидравлическими узлами |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
Порт RS-232 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
Регулировочные болты и опоры |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
Инструмент для обслуживания станка |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
Инструкция по эксплуатации на русском языке |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ Входит в комплектацию
● Не входит в комплектацию
Модель станка |
LA-150M |
LA-200M |
LA-200ML |
LA-250M |
LA-350M L1 |
LA-350M L2 |
LA-350M L3 |
LA-450M L1 |
LA-450M L2 |
LA-450M L3 |
Дополнительная комплектации |
|
|
|
|
|
|
|
|
|
|
Система ЧПУ SIEMENS (Германия) + главный привод + сервопривода X/Z |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
Система ЧПУ SYNTEC (Тайвань) + главный привод + сервопривода X/Z |
○ |
○ |
○ |
○ |
○ |
● |
● |
○ |
● |
● |
Диалоговое программирование FANUC (Manual Guide i)/ SIEMENS (Shop Turn) |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
Гидравлич. 3-х кулачковый патрон AUTOGRIP (Тайвань) - 8" (200 мм) |
○ |
● |
● |
● |
● |
● |
● |
● |
● |
● |
Гидравлич. 3-х кулачковый патрон AUTOGRIP (Тайвань) - 10" (250 мм) |
● |
○ |
○ |
○ |
● |
● |
● |
● |
● |
● |
Гидравлич. 3-х кулачковый патрон AUTOGRIP (Тайвань) - 12" (300 мм) |
● |
● |
● |
● |
○ |
○ |
○ |
● |
● |
● |
Гидравлич. 3-х кулачковый патрон AUTOGRIP (Тайвань) - 15" (380 мм) |
● |
● |
● |
● |
● |
● |
● |
○ |
○ |
○ |
Гидравлич. цанговый патрон AUTOGRIP (Тайвань) модели CR42 |
○ |
○ |
○ |
● |
● |
● |
● |
● |
● |
● |
Гидравлич. цанговый патрон AUTOGRIP (Тайвань) модели CR60 |
● |
● |
● |
○ |
● |
● |
● |
● |
● |
● |
Револьверная головка тип BMT - 12 позиций «серия LA» |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
Приводная рев. головка SWIFT (Тайвань) тип BMT - 12 позиций - серия «LA-M» |
Включено |
Включено |
Включено |
Включено |
Включено |
Включено |
Включено |
Включено |
Включено |
Включено |
Приводная рев. головка SAUTER (Германия) тип BMT - 12 поз. - серия «LA-M» |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
Приводная рев. головка + ось “Y” верт. исполнения - серия «NEX» |
○ |
● |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
Приводная рев. головка + ось “Y” накл. исполнения - серия «EX» |
○ |
● |
○ |
○ |
● |
● |
● |
● |
● |
● |
Противошпиндель + приводная рев. головка + ось “Y” верт. испол. - серия «NX» |
○ |
● |
○ |
○ |
○ |
○ |
○ |
● |
● |
● |
Противошпиндель + 2 приводные рев. головки + ось “Y” верт. испол - серия «FX» |
● |
● |
○ |
○ |
● |
● |
● |
● |
● |
● |
Приводной осевой блок SWIFT (Тайвань) - цанги ER20 |
○ |
○ |
● |
● |
● |
● |
● |
● |
● |
● |
Приводной радиальный блок SWIFT (Тайвань) - цанги ER20 |
○ |
○ |
● |
● |
● |
● |
● |
● |
● |
● |
Приводной осевой блок SWIFT (Тайвань) - цанги ER32 |
● |
● |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
Приводной радиальный блок SWIFT (Тайвань) - цанги ER32 |
● |
● |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
Угловой приводной блок SWIFT (Тайвань) - цанги ER20 |
● |
● |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
Приводной осевой блок EPPINGER (Германия) - цанги ER20 |
○ |
○ |
● |
● |
● |
● |
● |
● |
● |
● |
Приводной радиальный блок EPPINGER (Германия) - цанги ER20 |
○ |
○ |
● |
● |
● |
● |
● |
● |
● |
● |
Приводной осевой блок EPPINGER (Германия) - цанги ER32 |
● |
● |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
Приводной радиальный блок EPPINGER (Германия) - цанги ER32 |
● |
● |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
Угловой приводной блок EPPINGER (Германия) - цанги ER20 |
● |
● |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
Автоматическая задняя бабка (гидравлическая / сервоприводная) |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
Система контроля измерения инструмента (ручная) |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
Система контроля измерения инструмента Renishaw RP3 (автоматическая) |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |

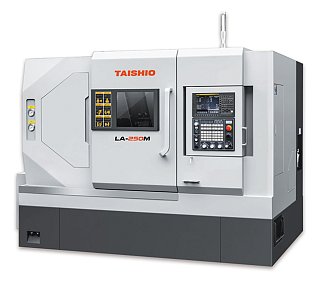

ТОКАРНЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ TAISHIO серии LA-M
(для высокоскоростной обработки)
ОПИСАНИЕ TAISHIO
Токарные обрабатывающие центры TAISHIO серии LA-M применяются во всех отраслях промышленной индустрии: машиностроительной, автомобильной, авиационно-космической промышленности и приборостроении.
ОСОБАЯ ТОЧНОСТЬ:
Точность позиционир. по осям X/Z: ±0,003 мм.
Повторяемость по осям X/Z: ±0,003 мм.
Точность подшипников шпинделя: Р4.
ВЫСОКАЯ СКОРОСТЬ:
Ускоренные перемещ. по осям X/Y/Z: 30 м/мин. Высокие бороты шпинделя: до 6000 об/мин.
Время смены инструмента: 0,11 сек.
УВЕЛИЧЕННАЯ ЖЕСТКОСТЬ и МОЩНОСТЬ:
Мощность привода шпинделя: до 30/35 кВт.
Жёсткий инструментальный суппорт с осью «Y».
Цельнолитая виброустойчивая станина под углом 30˚. |
НАЗНАЧЕНИЕ TAISHIO
Токарные обрабатывающие центры TAISHIO серии LA-M предназначены для высокоскоростной токарной обработки с высокой точностью позиционирования и повторяемостью ±0,003 мм. Сочетание высокой жесткости цельнолитой виброустойчивой конструкции станины с усиленными ребрами жёсткости, мощного привода шпинделя до 30//35 кВт и высокоточных линейных направляющих увеличенного сечения, позволяют успешно сочетать жёсткое и силовое точение с чистовой обработкой деталей в закалённом состоянии с твердостью до 63 HRC, при этом обеспечивая точность по 7–8 квалитету и шероховатость по 8-9 классам.
ОБЛАСТЬ ПРИМЕНЕНИЯ TAISHIO
Токарные обрабатывающие центры TAISHIO серии LA-M применяются во всех отраслях промышленной индустрии: машиностроительной, автомобильной, авиационно-космической промышленности и приборостроении.
|
|
Цельнолитая виброустойчивая станина увеличенного сечения с усиленными ребрами жесткости типа (Box in box) под углом 30˚
|
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ TAISHIO
Токарные обрабатывающие центры
TAISHIO серии LA-M
(для высокопроизводительной и высокоточной обработки)
с приводной револьверной головкой
ИНСТРУМЕНТАЛЬНАЯ СИСТЕМА
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ОСИ «Y»
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ TAISHIO
КОМПЛЕКТУЮЩИЕ TAISHIO
ПРОИЗВОДИТЕЛИ КОМПЛЕКТУЮЩИХ TAISHIO
Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
Мы работаем с компаниями:
-
Ø стола: 2000 мм
Высота обрабат. изделия: 1600 мм
Двигатель: 37-45 кВт
Вес станка…669 900 у.е. 69 061 856 ₽спроектированы для высокоскоростной и высокоточной токарной…
74 060 у.е. 7 635 052 ₽спроектированы для высокоскоростной и высокоточной токарной…
99 060 у.е. 10 212 371 ₽спроектированы для высокоскоростной и высокоточной токарной…
139 060 у.е. 14 336 082 ₽спроектированы для высокоскоростной и высокоточной токарной…
149 060 у.е. 15 367 010 ₽спроектированы для высокотехнологичной и высокоточной токарной…
189 060 у.е. 19 490 722 ₽предназначены для многоцелевой токарной обработки с высокой…
249 580 у.е. 25 729 897 ₽предназначены для высокотехнологичной токарной обработки деталей…
73 640 у.е. 7 591 753 ₽предназначены для силовой токарной обработки деталей типа тел…
57 520 у.е. 5 929 897 ₽ -
Количество шпинделей (шт) 4, Длина обрабатываемой заготовки (мм) от 200, Ширина обработки (мм…25 400 у.е. 2 618 557 ₽Используется для фрезерования шипов и проушин в заготовке с двух сторон за один проход. Применяется…37 000 у.е. 3 814 433 ₽Вакуумный укладчик входит в состав линии лущения. При поступлении шпона на вакуумный укладчик листы…33 500 у.е. 3 453 608 ₽Длина обрабатываемого чурака (мм) 1400-1700, Диаметр обрабатываемого чурака (мм) 90-500, Линейная…46 700 у.е. 4 814 433 ₽Количество шпинделей (шт) 6, Длина обрабатываемой заготовки (мм) от 200, Ширина обработки (мм…По запросу
-
Ø стола: 2000 мм
Высота обрабат. изделия: 1600 мм
Двигатель: 37-45 кВт
Вес станка…669 900 у.е. 69 061 856 ₽спроектированы для высокоскоростной и высокоточной токарной…
74 060 у.е. 7 635 052 ₽спроектированы для высокоскоростной и высокоточной токарной…
99 060 у.е. 10 212 371 ₽спроектированы для высокоскоростной и высокоточной токарной…
139 060 у.е. 14 336 082 ₽спроектированы для высокоскоростной и высокоточной токарной…
149 060 у.е. 15 367 010 ₽спроектированы для высокотехнологичной и высокоточной токарной…
189 060 у.е. 19 490 722 ₽предназначены для многоцелевой токарной обработки с высокой…
249 580 у.е. 25 729 897 ₽предназначены для высокотехнологичной токарной обработки деталей…
73 640 у.е. 7 591 753 ₽предназначены для силовой токарной обработки деталей типа тел…
57 520 у.е. 5 929 897 ₽ -
Количество шпинделей (шт) 4, Длина обрабатываемой заготовки (мм) от 200, Ширина обработки (мм…25 400 у.е. 2 618 557 ₽Используется для фрезерования шипов и проушин в заготовке с двух сторон за один проход. Применяется…37 000 у.е. 3 814 433 ₽Вакуумный укладчик входит в состав линии лущения. При поступлении шпона на вакуумный укладчик листы…33 500 у.е. 3 453 608 ₽Длина обрабатываемого чурака (мм) 1400-1700, Диаметр обрабатываемого чурака (мм) 90-500, Линейная…46 700 у.е. 4 814 433 ₽Количество шпинделей (шт) 6, Длина обрабатываемой заготовки (мм) от 200, Ширина обработки (мм…По запросу
