Токарный станок продольного точения с ЧПУ DT38-5
Кол-во управляемых осей: 7
Макс. Ø прутка: 42 мм
Вес: 3900 кг
- Технические характеристики
- Комплектация
- Доставка
|
Модель |
DT38-5 |
|
Система управления |
Syntec, Fanuc, Mitsubishi |
|
Канал управления |
2 канала |
|
Количество осей (линейные + круговые) |
5 + 2 |
|
шпиндель |
Z1 / C1 |
|
противошпиндель |
Z2 / X2 / C2 |
|
инструментальный блок 1 |
X1 / Y1 |
|
инструментальный блок 2 |
- |
|
инструментальный блок 3 |
- |
|
Минимальное программируемое значение |
0,001 мм |
|
Скорость быстрой подачи |
24 м/мин |
|
Максимальный диаметр обработки в шпинделе |
42 мм |
|
Максимальная длина обработки в шпинделе с направляющей втулкой |
150 мм |
|
Максимальная длина обработки в шпинделе без направляющей втулки |
1 : 2,5D (диаметр : длина) |
|
Максимальный диаметр сверления для шпинделя |
Φ23 мм |
|
Максимальный диаметр нарезания резьбы для шпинделя |
М16 |
|
Максимальный диаметр сверления приводной головки для шпинделя |
Φ10 мм |
|
Максимальный диаметр нарезания резьбы приводной головкой для шпинделя |
М8 |
|
Максимальный диаметр сверления для противошпинделя |
Φ10 мм |
|
Максимальный диаметр нарезания резьбы для противошпинделя |
М8 |
|
Максимальный диаметр сверления приводной головки для противошпинделя |
Φ8 мм |
|
Максимальный диаметр нарезания резьбы приводной головкой для противошпинделя |
М6 |
|
Инструментальный блок |
Двухрядный, двухсторонний |
|
Токарный инструмент для шпинделя, количество/размер |
7/16x16 |
|
Радиальный приводной инструмент для шпинделя, количество/размер |
7/ER20+3/ER16 |
|
Торцевой инструмент для шпинделя, количество/размер |
2/ER20+3/ER16 |
|
Торцевой инструмент для противошпинделя, количество/размер |
1/ER20+3/ER16 |
|
Токарный инструмент для противошпинделя, количество/размер |
- |
|
Радиальный приводной инструмент для противошпинделя, количество/размер |
- |
|
Приводной осевой инструмент для противошпинделя, количество/размер |
- |
|
Скорость вращения приводного инструмента |
6000 об/мин |
|
Тип шпинделя/противошпинделя |
Встроенный электрический шпиндель с масляным охлаждением |
| Скорость вращения шпинделя | 6000 об/мин |
| Скорость вращения противошпинделя | 6000 об/мин |
|
Индексация шпинделя / противошпинделя |
0,001° / 0,001° |
| Мощность шпинделя | 11 кВт |
| Мощность противошпинделя | 18,5 кВт |
|
Мощность двигателя приводной головки |
3,1 кВт |
|
Габариты |
2600 х 1650 х 2300 мм |
|
Масса |
3900 кг |
Автомат продольного точения с 6 линейными и 2 круговыми осями и максимальным диаметром обработки до 42 мм. Конструкция станка включает жесткую П-образную инструментальную платформу а также запатентованный многофункциональный инструментальный модуль, благодаря чему возможно использовать до 40 инструментов, что позволяет максимально расширить технологические возможности оборудования.
Стандартная комплектация
Система ЧПУ Syntec / Fanuc;Главный шпиндель (прямой привод) и противошпиндель (прямой привод);
Индексация главного шпинделя 0,001 градус – и противошпинделя 0,001 градус – ось С;;
Интерфейс податчика прутка;
Вращающаяся направляющаяся втулка;
Ручной маховичок управления
Трансформатор 380В
Конвейер обработанных деталей;
Пневматический тормоз главного шпинделя и противошпинделя;
Освещение рабочей зоны;
Сигнальная лампа станка;
Набор инструментов обслуживания станка;
Инструкция по эксплуатации (программирования) системы ЧПУ;
Инструкция по эксплуатации станка.

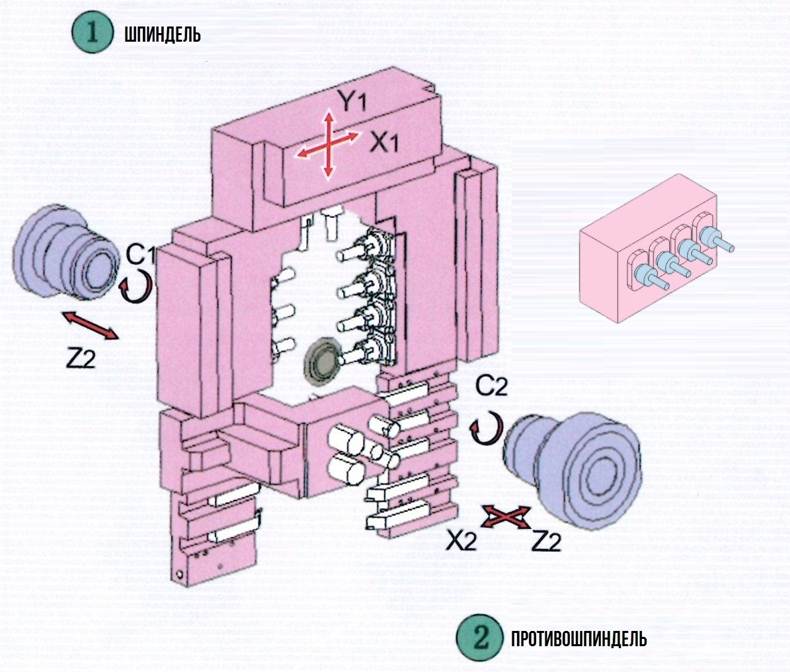

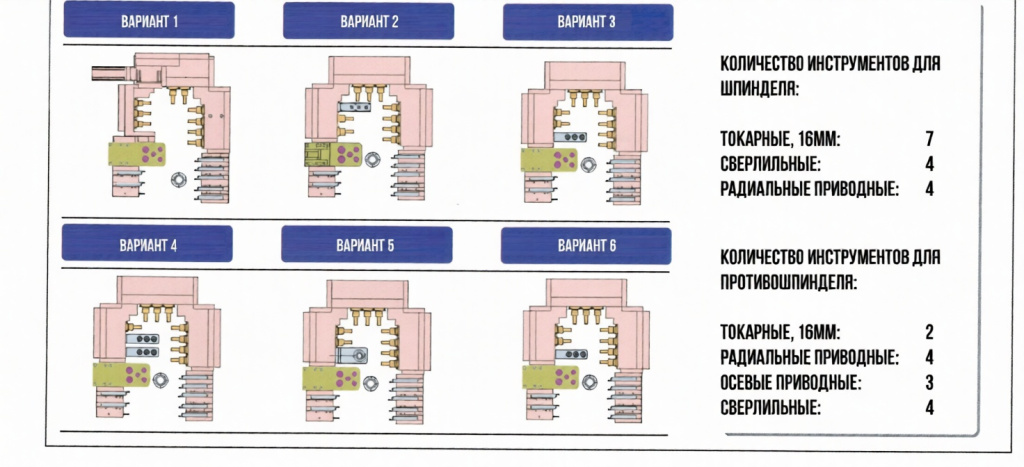

СХЕМА ОБРАБОТКИ
