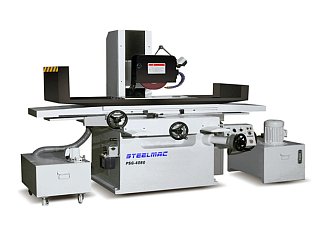

Плоскошлифовальные станки СТМС PSG-4060
Макс. нагрузка на стол: 500 кг
Мощность привода шпинделя: 3,5 КВт
Без ЧПУ
Вес: 2800 кг
- Технические характеристики
- Комплектация
- Доставка
|
Модель |
Ед. изм. |
PSG-4080 |
|
Стол / Параметры обработки |
|
|
|
Размеры стола (ШхД) |
мм |
400х800 |
|
Максимальная площадь шлифования (ШхД) |
мм |
460х900 |
|
Максимальная нагрузка на стол |
кг |
500 |
|
Расстояние от оси шпинделя до поверхности стола |
мм |
600 |
|
Перемещения |
|
|
|
Поперечное перемещение стола |
мм |
450 |
|
Продольное перемещение стола |
мм |
860 |
|
Шлифовальная бабка |
|
|
|
Размеры шлифовального круга (Øкруга х Шкруга х Øпосад. ) |
мм |
355 х 38 х 127 |
|
Мощность привода шпинделя шлифовальной бабки |
кВт |
3,5 |
|
Частота вращения шпинделя шлифовальной бабки |
об/мин |
1500 |
|
Подачи: |
|
|
|
Продольная подача стола (влево/вправо) |
|
|
|
Скорость продольной подачи стола (влево/вправо) |
м/мин |
1~25 |
|
Поперечная подача стола (вперед/назад) |
|
|
|
Ручная поперечная подача стола (одно деление (шаг) маховика) |
мм |
0,02 |
|
Ручная поперечная подача стола (один оборот маховика) |
мм |
4 |
|
Ускоренная поперечная подача стола |
мм/мин |
1500 |
|
Автоматическая поперечная подача стола - опция |
мм |
0,1 ~ 35 |
|
Вертикальная подача шлиф. бабки (верх/вниз) |
|
|
|
Ручная вертикальная подача шлифовальной бабки (за один оборот маховика) |
мм |
1 |
|
Ручная вертикальная подача шлифовальной бабки (на одно деление маховика) |
мм |
0,005 |
|
Ускоренная вертикальная подача шлиф. бабки |
мм/мин |
240 |
|
Автоматическая вертикальная подача шлиф. бабки - опция |
мм |
0,001 ~ 0,999 |
|
Мощность |
|
|
|
Мощность помпы гидравлической системы |
кВт |
1,5 |
|
Мощность привода поперечной подачи стола |
кВт |
0,37 |
|
Мощность помпы консистентной смазки |
кВт |
0,18 |
|
Мощность помпы подачи СОЖ |
кВт |
0,10 |
|
Габариты размеры / вес станка |
|
|
|
Длина |
мм |
2300 |
|
Ширина |
мм |
1900 |
|
Высота |
мм |
2100 |
|
Вес станка |
кг |
2800 |
Плоскошлифовальные станки СТМС серии PSG предназначены для шлифования плоских поверхностей различный деталей прямоугольной формы. На плоскошлифовальных станках крепление заготовок осуществляется прижимами или опционально посредством электромагнитного стола. При оснащении станков устройством профилирования шлифовального круга, возможно выполнять профилешлифовальные технологические операции.
ТИПЫ ПРИВОДОВ:
- Гидравлический привод подачи в продольном направлении;
- Электропривод подачи в поперечном направлении;
- Электропривод подачи в вертикальном направлении.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Основные узлы станка изготавливаются из высококачественного чугуна;
- Тяжелое литое основание станка (станины);
- Высокоточный сбалансированный шпиндель картриджного типа;
- Шпиндель установлен на радиально-упорных подшипниках класса P4;
- Жёсткие закаленные направляющие скольжения с износостойким покрытием Turcite-B;
- Автоматическая система смазки направляющих (тип гидростатики);
- Концевые датчики легко настраиваются под заданный ход стола и могут выставляться индивидуально для каждой заготовки;
- Удобное положение панели управления станка.
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
- Приборная панель управления
- Рабочий стол
- Шлифовальный круг
- Фланец шлифовального круга
- Съемник фланца шлифовального круга
- Стенд для балансировки круга
- Приспособление для правки шлифовального круга + алмазный карандаш
- Гидравлическая станция
- Автоматическая система смазки
- Система подачи СОЖ
- Рабочее освещение
- Инструмент для обслуживания станка
- Комплект опор для установки станка
- Руководство по эксплуатации на русском языке

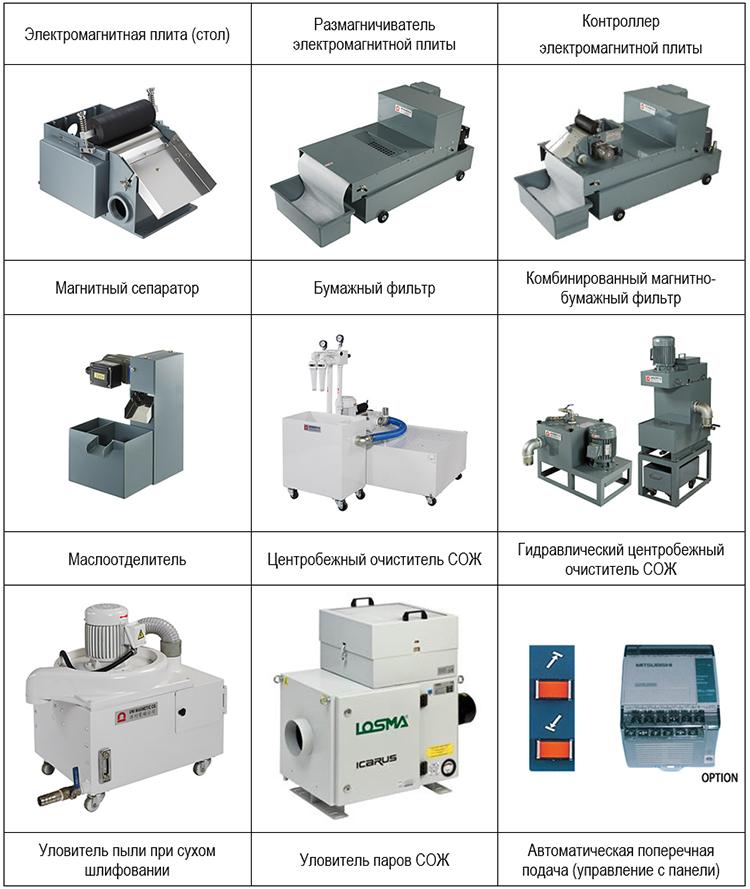

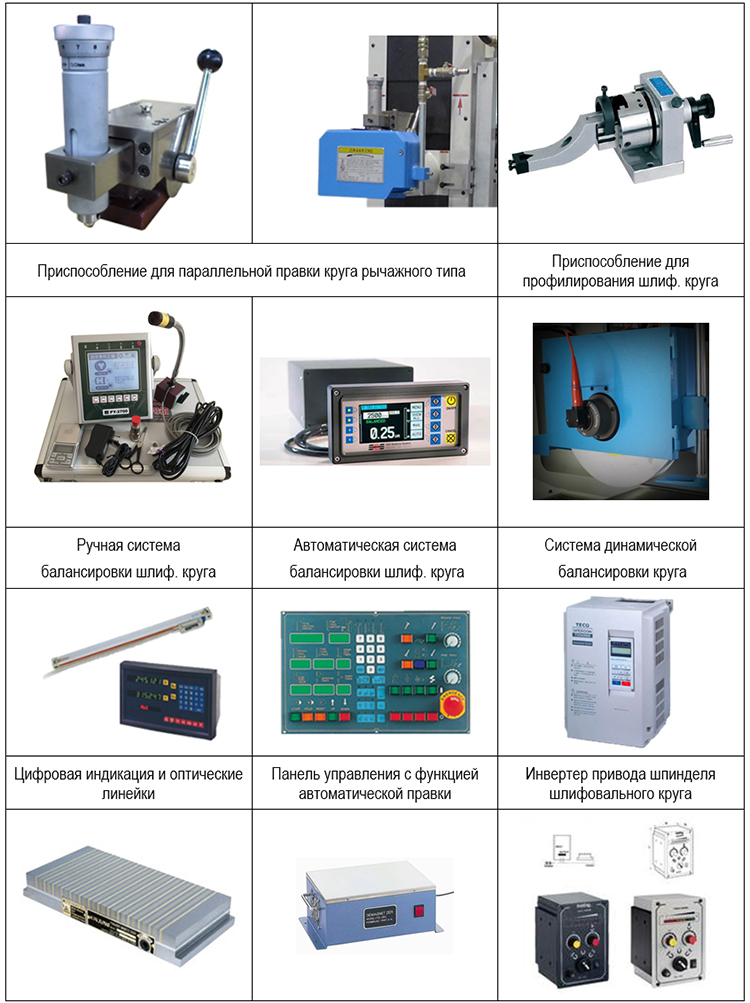

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:




Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
