Модель |
Ед. изм. |

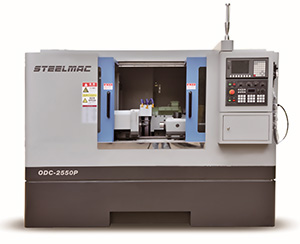

ODС-2550 |
|
Система ЧПУ |
|
Delta |
|
Параметры обработки |
|
|
|
Макс. устанавливаемый диаметр |
мм |
⌀250 |
|
Макс. обрабатываемый диаметр |
мм |
⌀250 |
|
Макс. обрабатываемая длина (между центрами) |
мм |
500 |
|
Максимальная масса заготовки (между центрами) |
кг |
80 |
|
Рабочий стол |
|
|
|
Угол поворота стола |
|
-3° ~ +9° |
|
Шлифовальная бабка |
|
|
|
Размеры шлифовального круга (Ø круга х Ш круга х Ø посадочный ) |
мм |
Ø510×50×203,2 |
|
Линейная скорость шлифовального круга |
м/с |
45 |
|
Передняя бабка |
|
|
|
Тип привода шпинделя |
|
Сервопривод |
|
Конус шпинделя (центра) |
|
MT5 |
|
Частота вращения шпинделя передней бабки |
об/мин |
0 ~ 800 |
|
Задняя бабка |
|
|
|
Тип задней бабки |
|
механическая |
|
Конус шпинделя (центра) |
|
MT4 |
|
Перемещение пиноли задней бабки |
мм |
40 |
|
Ось Z |
|
|
|
Перемещение по оси Z |
мм |
600 |
|
Скорость подачи по оси Z |
м/мин |
8 |
|
Мин. дискретность перемещения по оси Z |
мм |
0.001 |
|
Ось X |
|
|
|
Перемещение по оси X |
мм |
250 |
|
Скорость подачи по оси X |
м/мин |
6 |
|
Мин. дискретность перемещения по оси X |
мм |
0.001 |
|
Мощность |
|
|
|
Мощность привода шпинделя шлифовального круга (шлифовальной бабки) |
кВт |
5,5 |
|
Мощность привода шпинделя передней бабки (сервопривод) |
кВт |
0,9 |
|
Мощность сервопривода по оси X (перемещение / подача шлифовальной бабки) |
кВт |
1,5 |
|
Мощность подачи стола по оси Z (перемещение / подача стола) |
кВт |
1,5 |
|
Мощность гидравлического (насоса) помпы |
кВт |
0,75 |
|
Мощность насоса смазки шлифовального круга |
кВт |
|
|
Мощность помпы СОЖ |
кВт |
0,25 |
|
Габаритные размеры и вес |
|
|
|
Габариты станка в упаковке |
мм |
2900х2900х2150 |
|
Вес станка (брутто/нетто) |
кг |
4200/3700 |
Круглошлифовальные станки СТМС серии ODC с системой ЧПУ – предназначены для наружной обработки деталей: валов, осей, втулок, колец и фланцевых деталей. Станки с цифровым контроллером – это лучший выбор для ступенчатого шлифования деталей с разными диаметрами при серийном и массовом производстве. Оси X и Z приводятся в движение при помощи серводвигателя с ШВП. Станки СТМС оснащены высокопроизводительной системой управления с графическим интерфейсом пользователя, что делает работу с этой операционной средой очень удобной. Тяжёлая станина и жёсткие конструкции основных узлов станка СТМС серии ODC обеспечивают высокую виброустойчивость, которая непосредственно влияет на повышенную точность обработки. Конструкция усовершенствована за счет использования плоских направляющих скольжения V-образной формы увеличенного сечения и системы смазки, основанной на гидростатическом принципе, которая обеспечивает наилучшую точность и стабильность перемещения во время шлифования.Шпиндель шлифовального круга на станках СТМС серии ODC проходит прецизионную обработку. Шпиндель изготовлен из высококачественной стали по методу прецизионной обработки, которая гарантирует отсутствие деформации, максимальную износостойкость и точность обработки в течение длительного срока службы. Круглошлифовальные станки СТМС серии ODC применяются во всех отраслях промышленности: машиностроительной, автомобильной, авиационно-космической промышленности и др.
ОСИ ПЕРЕМЕЩЕНИЯ СТАНКА И СХЕМА ОБРАБОТКИ
|
|
|
|
|
|
|

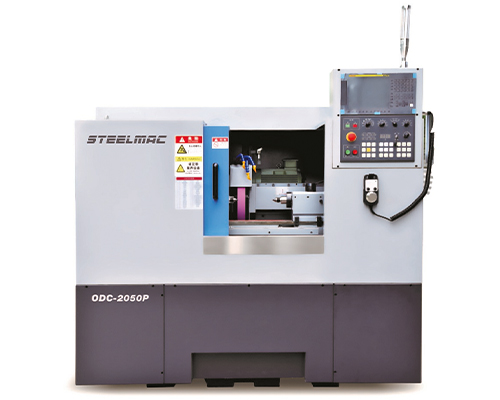

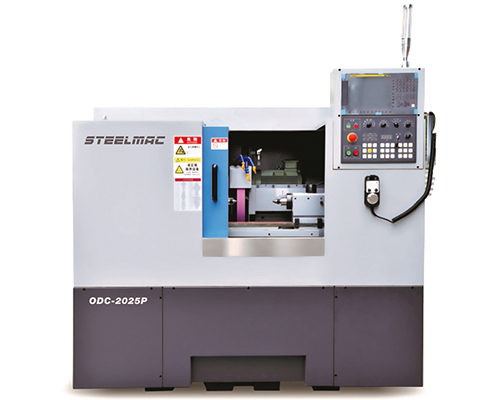

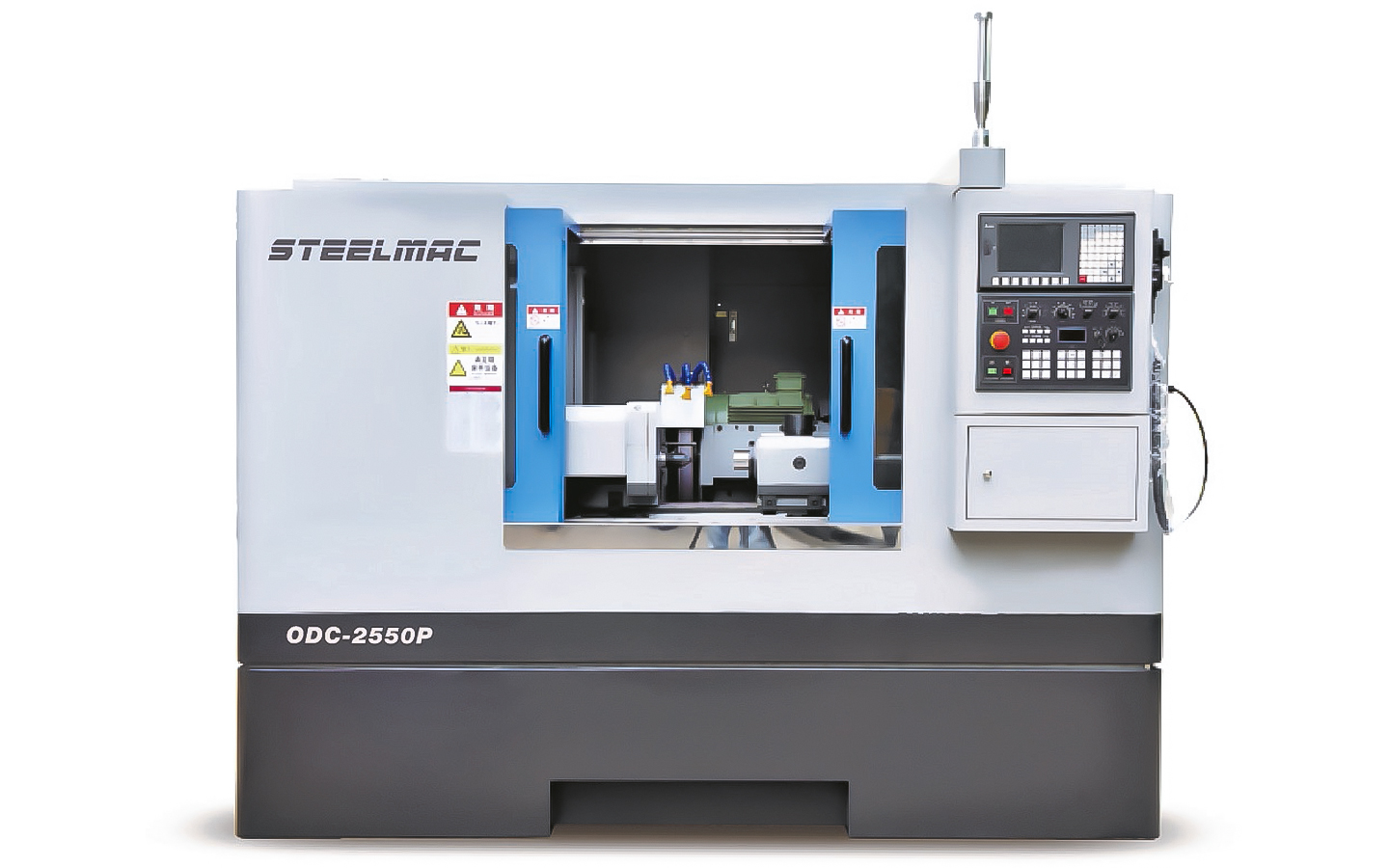

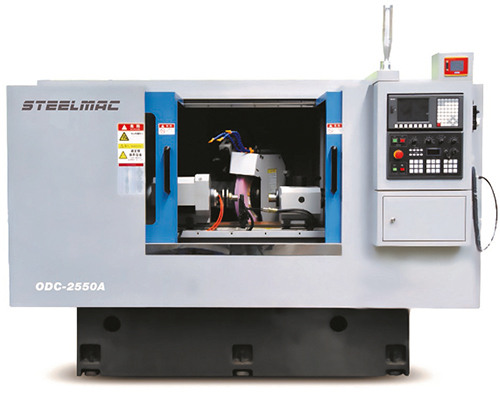

ТИПОРАЗМЕРНЫЙ РЯД ОБОРУДОВАНИЯ
|
|

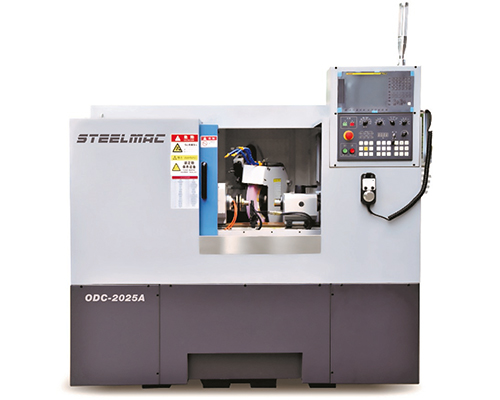

СТМС модели ODC-2025А
|
|
|
|
|
|
|
|
|
|
ВОЗМОЖНОСТИ ОБРАБОТКИ
|

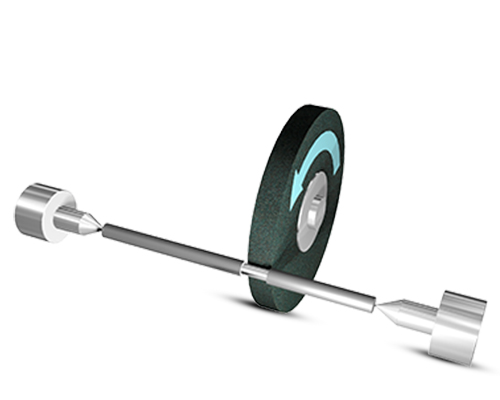

Шлифование наружной поверхности (врезное) При наружном шлифовании используется автоматическая подача и режим выхаживания поверхности. |
|
Шлифование торца При необходимости шлифования торца на переднюю бабку устанавливается 3-х или 4-х кулачковый патрон. |
|
Шлифование буртика На станке возможна обработка наружного диаметра (буртика) заготовки и шлифование торцевой поверхности за один установ. |
|
Продольное шлифование Для продольного шлифования используется гидравлический привод для автоматического продольного перемещения стола. |
|
Шлифование конуса Для шлифования конусных поверхностей необходимо настроить рабочий стол под углом. |
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
|
|
Станина
|
|
|
Шпиндельный узел (передняя бабка)
|
|
|
Шлифовальный узел (шлифовальная бабка)
|
|
|
Задняя бабка
|
|
|
Шпиндель шлифовального круга
|
|
|
Высокоточные направляющие
|
|
|
Автоматическая система смазки Направляющие, ШВП и шпиндель постоянно смазываются при помощи автоматической системы смазки (консистентная смазка), что гарантирует длительный срок службы оборудования и максимальную плавность и точность. Гидравлическая станция и система смазки находятся отдельно от станка, чтобы максимально снижает влияние тепла и вибрации от данных элементов.
|
|
|
Приспособление для правки круга
|
Автоматизированные системы для измерения поверхностей деталей
|
|
|
