Параметры
|
Модель |
Ед. изм.
|
PRO-40020SC |
|
Рабочие параметры |
Максимальный вращаемый диаметр |
мм |
Ø400 |
|
Расстояние между центрами
|
мм |
2000 |
|
|
Максимальный вес заготовки в центрах
|
мм |
600 |
|
|
Максимальный вес заготовки при поддержке люнетами |
мм |
1500 |
|
|
Максимальный диаметр шлифования
|
мм |
Ø400 |
|
|
Диапазон шлифуемых диаметров |
мм |
Ø5 ~ Ø 400 |
|
|
Шлифова льная бабка (ось X) |
Размер круга (диам. х ширина х посадоч. отверстие)
|
мм |
Ø500х50хØ152,4 |
|
Тип системы смазки |
|
Гидростатическая и динамическая |
|
|
Частота вращения круга |
Об/мин |
300-1600 |
|
|
Поперечное перемещение шлифовального суппорта |
мм |
200 |
|
|
Максимальная скорость поперечной подачи |
мм/мин |
1000 |
|
|
Минимальное поперечное перемещение
|
мм |
0,001 |
|
|
Стол (ось Z) |
Перемещение стола
|
мм |
2000 + 200 |
|
Скорость подачи стола |
мм/мин |
25 ~ 3000 |
|
|
Тип системы смазки |
|
Гидростатическая и динамическая |
|
|
Люнет |
Диаметр обработки в люнете |
мм |
Ø30 ~ 120 |
|
Передняя и задняя бабки |
Частота вращения шпинделя передней бабки |
Об/мин |
10 ~ 100 |
|
Конус центра |
Морзе |
МК5 |
|
|
Перемещение задней бабки |
|
Вручную |
|
|
Ход пиноли |
мм |
50 |
|
|
Двигатели |
Мощность двигателя шлифовального шпинделя |
кВт |
11 |
|
Мощность двигателя передней бабки |
кВт |
3,75 |
|
|
Крутящий момент по оси Z |
Нм |
12 |
|
|
Крутящий момент по оси X |
Нм |
8 |
|
|
Система подачи СОЖ |
|
магнитный фильтр + бумажный фильтр 0,75 кВт х 280 литров |
|
|
Габариты и масса |
Габариты в упаковке |
мм |
8700х1900х1700 |
|
Масса |
кг |
9000 |

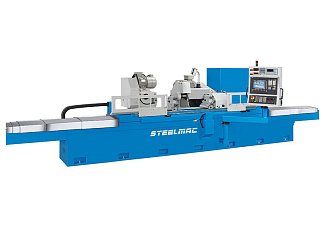

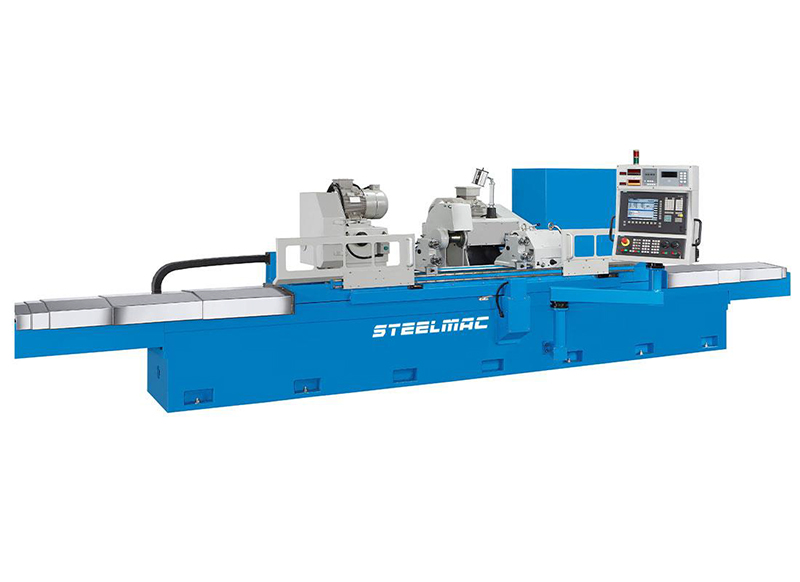

Станки предназначены для наружного шлифования цилиндрических, конических и торцевых поверхностей на деталях. Подачи осуществляются сервоприводом через ШВП, возможна обработка конусных деталей за счет поворота рабочего стола (опция).
СТАНИНА
Все элементы станка выполнены из высокопрочного чугуна. В станине предусмотрены дополнительные ребра жесткости, придающие дополнительную жесткость, виброустойчивость и стабильность при обработки крупногабаритных и тяжелых заготовок.
НАПРАВЛЯЮЩИЕ
Направляющие скольжения изготовлены увеличенного сечения для лучшей жесткости и виброустойчивости при обработки крупногабаритных и тяжелых заготовок. Смазка направляющих обеспечивается гидродинамической и динамической системой смазки, что гарантирует плавное перемещение и низкий коэффициент трения между столом и направляющими.
ШЛИФОВАЛЬНЫЙ ШПИНДЕЛЬ
Главный шпиндель изготовлен из нержавеющей стали (Ni-Cr-Mo). Для более точной обработки и высокой износостойкости шпиндель установлен на гидродинамических подшипниках.
ПЕРЕДНЯЯ БАБКА
Частота вращения заготовки регулируется бесступенчато, посредством частотного преобразователя. Воздушно-динамическое приспособление на нижней части бабки способствует её легкому перемещению. Подпружиненная «собачка» обеспечивает плавное вращение заготовки.
ЗАДНЯЯ БАБКА
Задняя бабка имеет жесткую массивную конструкцию для поддержания тяжелых заготовок. Задняя бабка имеет 2 модификации: с пинолью и патроном. На корпусе задней бабки смонтировано приспособление для правки круга и предназначено для устранения неровностей круга по программе. Для простоты перемещения задней бабки предусмотрена дополнительно пневматическое и динамическое приспособление.
СИСТЕМА ЧПУ
Процесс автоматизации шлифования обеспечивается системой ЧПУ Fanuc. Система Fanuc имеет интерфейс для удобства и простоты управления станком, а так же гарантирует высокую точность обработки. Все что необходимо оператору для начала работы – выбрать программу обработки которая имеется в памяти контроллера. Так же возможна обработка кривых по программе: синусоидальные, косинусоидальные, и комбинированные кривые. Система ЧПУ имеет интегрированную сетевую функцию ввода-вывода данных режимов обработки, параметров станка или его технического состояния.
КОНСТРУКТИВНЫЕ УЗЛЫ СТАНКА
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
