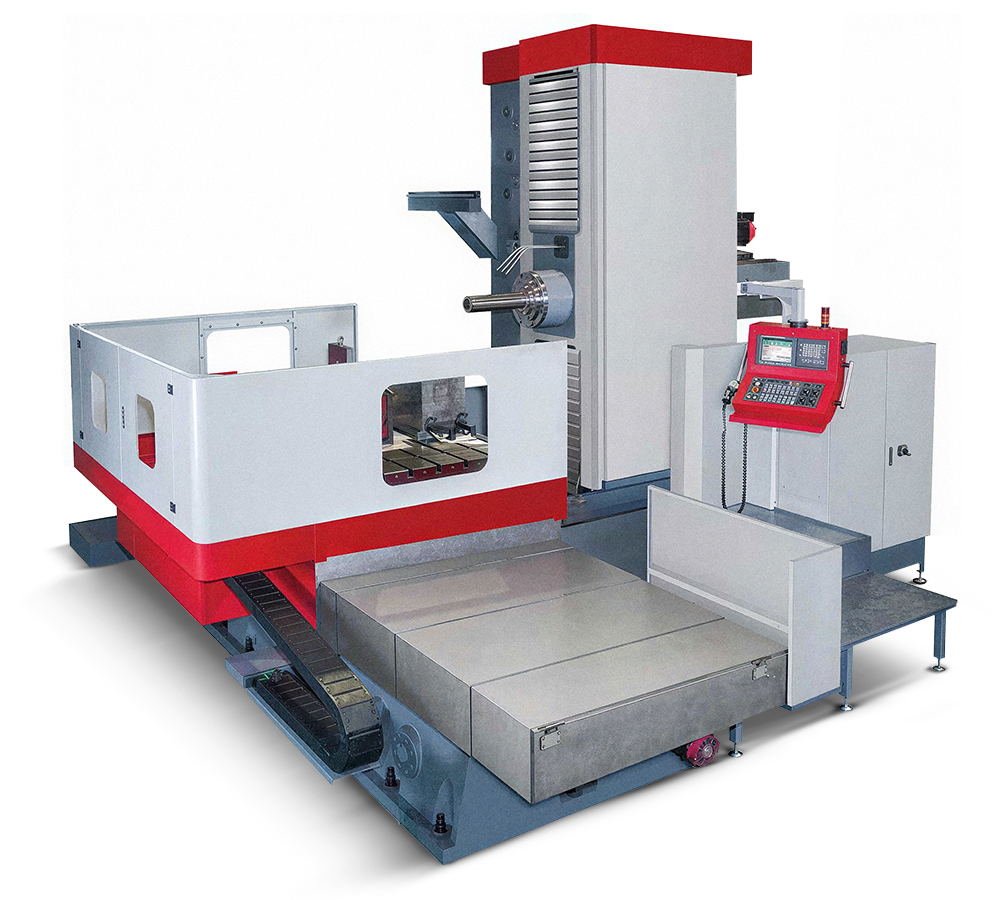

Горизонтально-расточной станок с ЧПУ серии UBM-11020 RT с поворотным столом

Горизонтально-расточной станок с ЧПУ серии UBM-11020 RT с поворотным столом
Артикул: 14336
45 417 323 ₽
576800 у.е.

Получить расчет лизинга

Получить предложение

Предоплата: 30-40%
Срок поставки: 2-4 мес.
Аванс при лизинге: от 20%
Гарантия: 1-3 года
  • Технические характеристики
  • Комплектация
  • Доставка

Модификация

UBM-11020RT

UBM-11025RT

UBM-11032RT

UBM-13020RT

UBM-13025RT

UBM-13042RT

Тип управления

ЧПУ

ЧПУ

ЧПУ

ЧПУ

ЧПУ

ЧПУ

Диаметр рабочего шпинделя, мм

110

110

110

130

130

130

Конус шпинделя

ISO NO.50

ISO NO.50

ISO NO.50

ISO NO.50

ISO NO.50

ISO NO.50

Диапазон оборотов рабочего шпинделя, об/мин

10 - 2500

10 - 2500

10 - 2500

10 - 2000

10 - 2000

10 - 2000

Крутящий момент на шпинделе, Нм

1400

1400

1400

1400

1400

1400

Перемещение по оси X, мм

2000

2500

3200

2000

2500

4200

Перемещение по оси Y, мм

1800

1800

1800

2000

2000

2000

Перемещение по оси Z, мм

1700

1700

1700

2000

2000

2000

Перемещение рабочего шпинделя по оси W, мм

500

500

500

700

700

900 (опция)

700

Ускоренная подача по оси X, мм/мин

10000

10000

10000

10000

10000

10000

Ускоренная подача по оси Y, мм/мин

10000

10000

10000

10000

10000

10000

Ускоренная подача

10000

10000

10000

10000

10000

10000


ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

  • Основные комплектующие от мировых европейских производителей;
  • Станок можно дополнительно оснастить магазином инструментов, охлаждением центром шпинделя, транспортером стружки и др.опциями;
  • Станок подходит, как для черновой обработки, так и для чистовой;
  • Возможности автоматизации (автоматическая загрузка выгрузка заготовок и деталей);
  • Сервисная поддержка - выезд сервисного инженера в течение 48 часов.

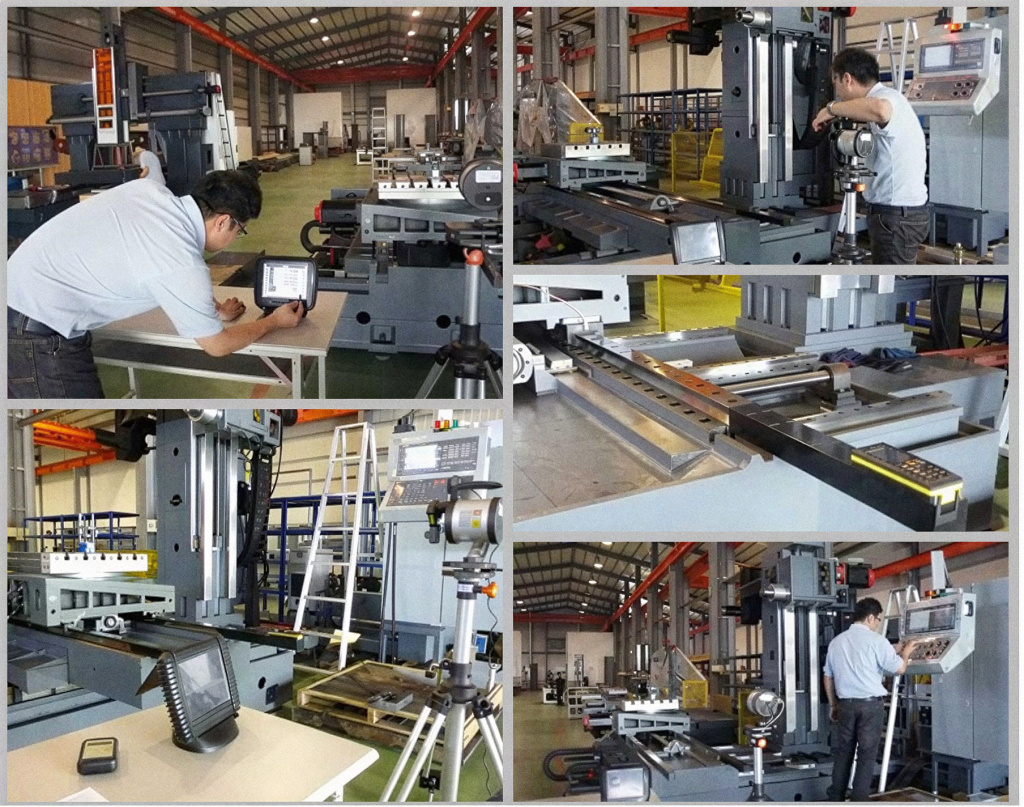

Специально сформированный отдел, который занимается контролем качества, обеспечивает многие производственные площади смежного оборудования, как на Тайвани, так и в Китае, в основном это государственные заводы, самыми именитыми и высококачественными компонентами, отвечающим всем мировым стандартам. Благодаря именно этому этапу производства все горизонтально-расточные станки высоко ценятся, как станки созданные для прецизионных, высокоточных деталей, использующихся в различных отраслях: специальном машиностроении, аэрокосмической промышленности, нефтяной и газовой индустрии, автоматики, энергетическом машиностроении, автомобилестроении, кораблестроении, производстве штампов и пресс-форм, медицине, сельском хозяйстве, оборонно-промышленном комплексе и многих других видах деятельности.

Превосходное исполнение, позволяющее достичь оптимальной жесткости и стабильности.

Жесткая и стабильная конструкция.
Все части конструкции выполняются из высококаче­ственного чугуна (FC 30), закалены с последующим от­пуском.

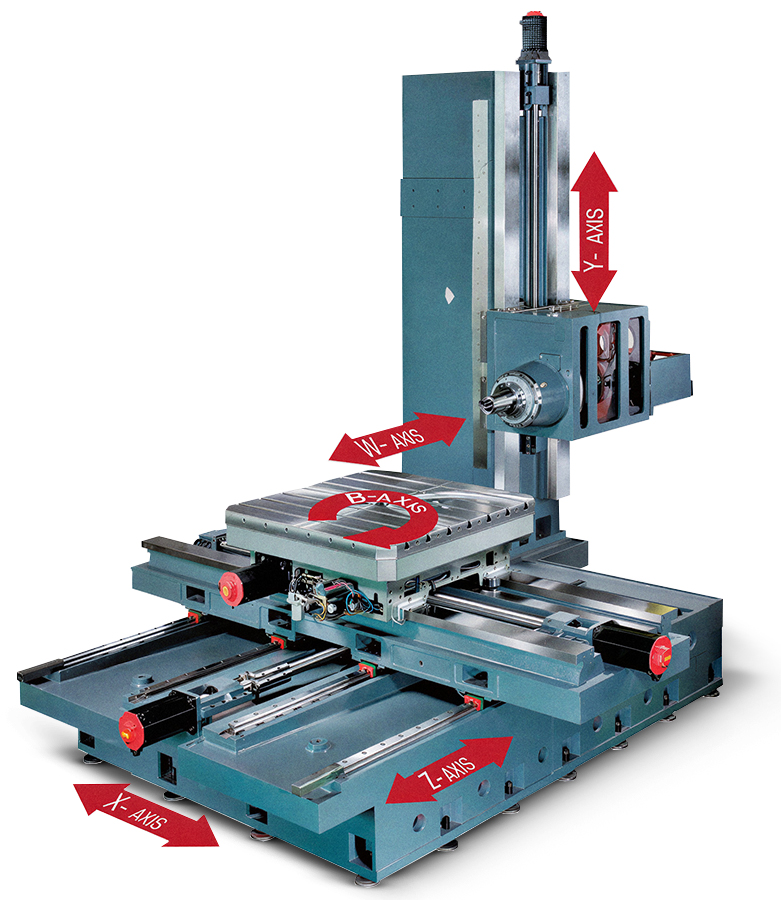

Направляющие.
Прямоугольные направляющие по осям X и Y.
Четыре линейных направляющих по оси Z.

Большая шариковая винтовая пара.
Подача по осям X, Y, Z осуществляется посредством шариковых винтов 063 мм, класс СЗ, характеризу­ющимся максимальной жесткостью.

Анализ методом конечных элементов (FEA).
Основная часть конструкции выполнена с проведением анализа методом конечных элементов, позволяющего выявить дефор­мацию вследствие напряжения
 04.jpg HEIDENHAIN линейные оптические датчики положения по трем осям.
Все оси X, Y, Z оснащаются линейными оптическими дат­чиками положения, обеспечивающими высокую точность позиционирования.
0,001° Прямой привод
Поворотный стол.
  • 0,001 ° постоянная индексация поворотного стола.
  • Допустимая нагрузка 5 т.
  • Автоматический гидравлический зажим.
  • Позиционирование через каждые 90° с установочным штифтом.

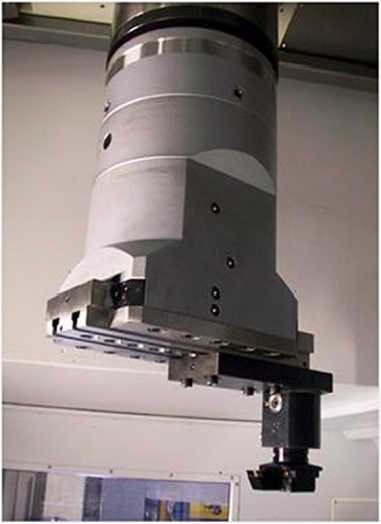

 06.jpg 07.jpg

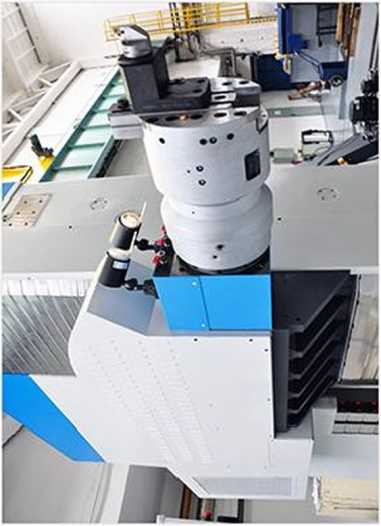

 09.jpg  10.jpg  11.jpg


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
  1. Fanuc 0i-MF (Япония)
  2. MPG - выносной пульт управления системы ЧПУ
  3. Оптические линейки на осях X,Y, Z
  4. Перемещения по осям X / Y / Z / W - 2500/2000/2000/700 мм
  5. Привод шпинделя мощностью 15/18,5 кВт
  6. Поворотный стол - 1400 х 1600 мм
  7. Индексация поворотного стола - 0,001° (позиционирование и вращение при обработки)
  8. Максимальная нагрузка на поворотный стол - 8000 кг
  9. Система охлаждение электрического шкафа
  10. Стружкоуборочный конвейер с тележкой
  11. Частичное закрытие рабочей зоны
  12. Масляное охлаждение шпинделя
  13. Автоматическое отключение питания
  14. Гидравлическая система
  15. Система подачи СОЖ
  16. Система смазки направляющих и ШВП
  17. Инструментальный магазин на 40 позиций
  18. Автоматическая система смены инструмента
  19. Освещение рабочей зоны
  20. Сигнальная 3-х цветная лампа индикации
  21. Интерфейс RS232
  22. Регулировочные болты и опоры
  23. Инструменты для обслуживания станка
  24. Инструкция по эксплуатации системы ЧПУ с электрическими схемами
  25. Инструкция по эксплуатации оборудования на английском и русском языках

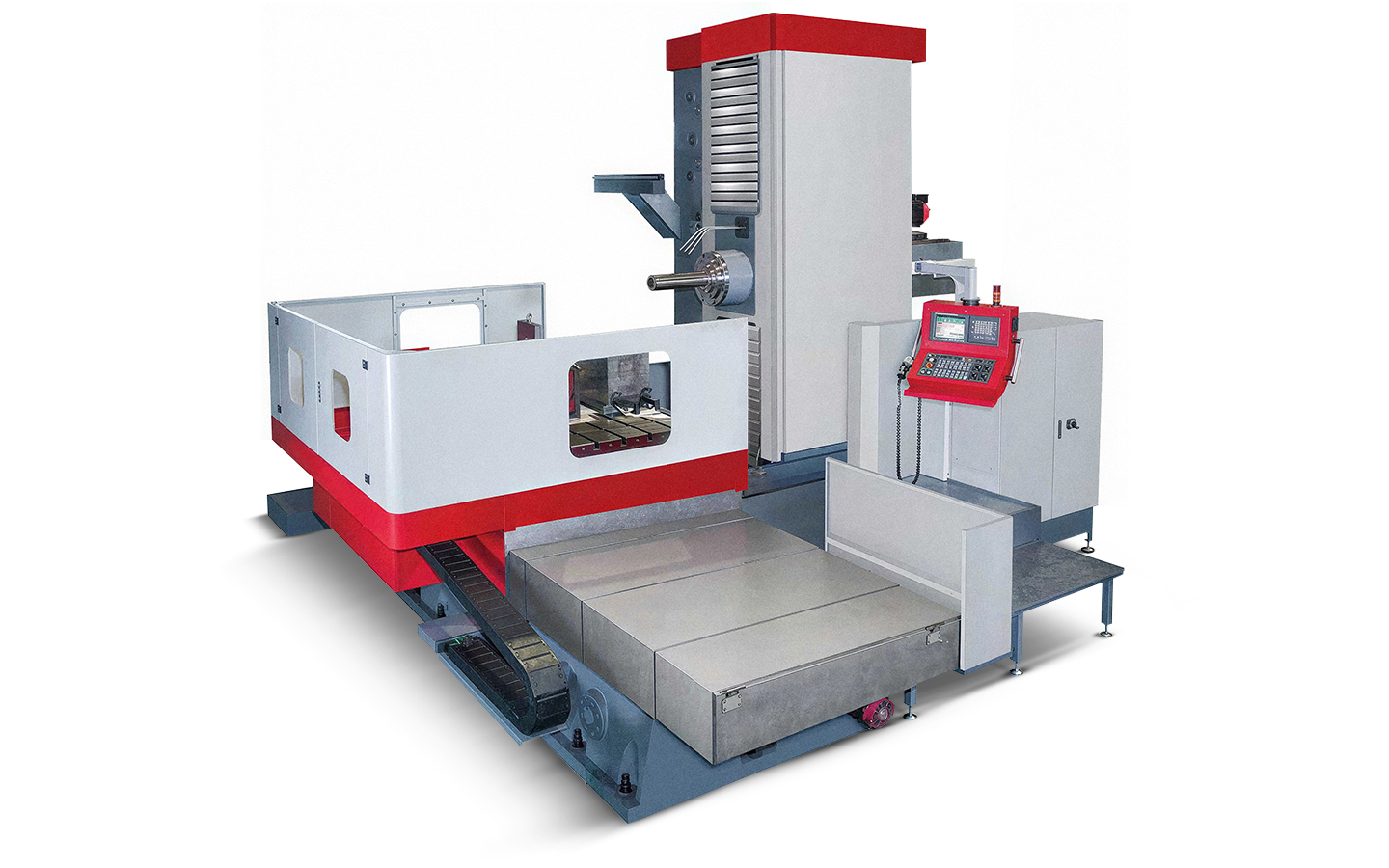

Частичное закрытие рабочей зоны

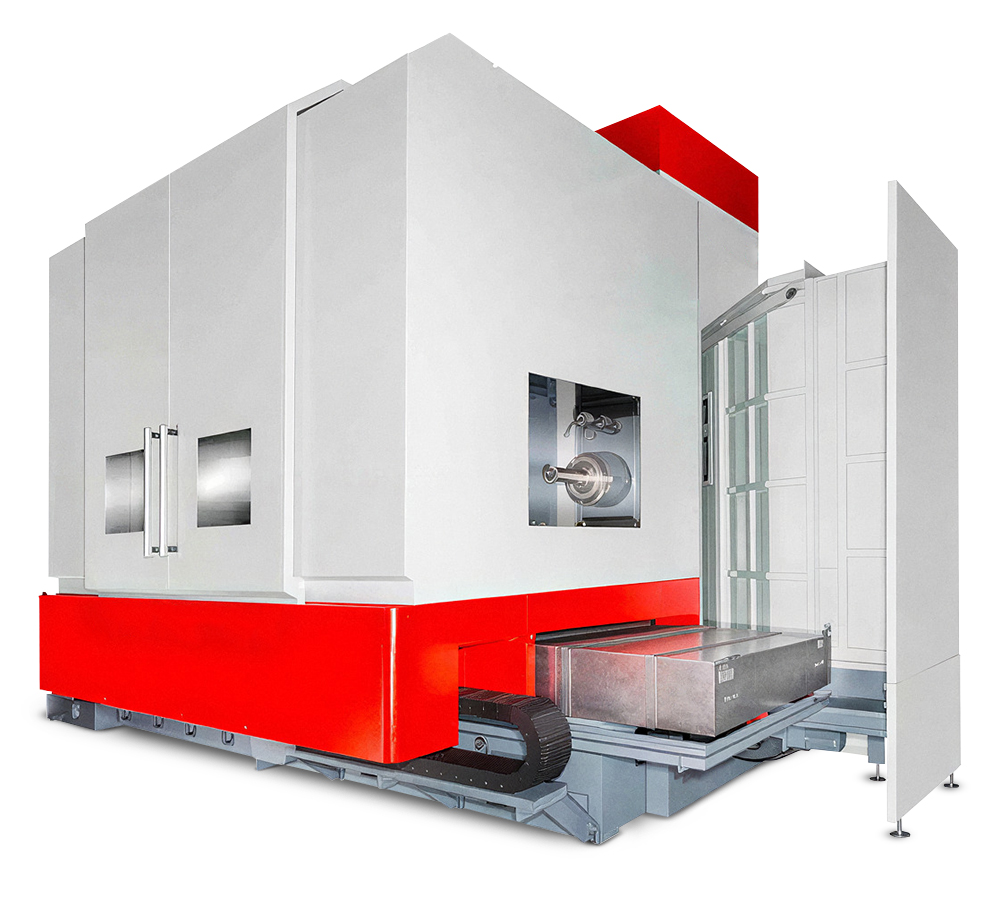

Полностью закрытая рабочая зона



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
  1. Fanuc 0i-MF (Япония) + MGi (диалоговое программирование)
  2. Карта памяти на 2Gb для системы ЧПУ
  3. Привод шпинделя мощностью - 22/26 кВт
  4. Увеличение перемещения по оси “W” до 900 мм
  5. Поворотный стол - 1600 х 1800 мм
  6. Максимальная нагрузка на поворотный стол - 10000 кг

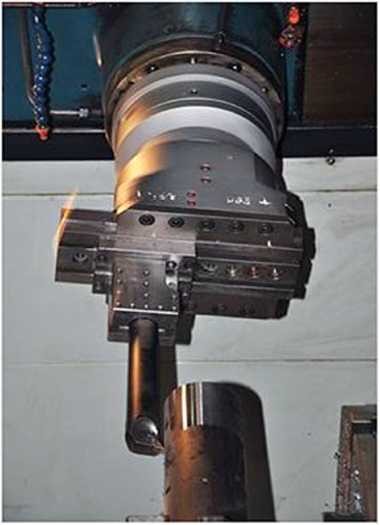

  7. Планшайба с суппортом
  8. Кондиционер для электрического шкафа
  9. Система охлаждения гидравлической системы
  10. Полностью закрытая рабочая зона
  11. Система подачи СОЖ через шпиндель
  12. Угловая фрезерная головка
  13. Планшайба с суппортом
  14. Система автоматического контроля инструмента RENISHAW
  15. Система автоматического контроля заготовки RENISHAW

ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ (опции)

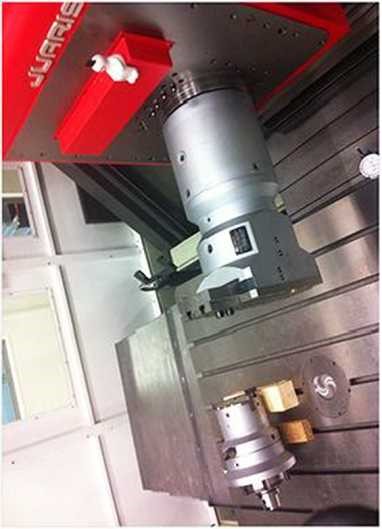

Универсальная фрезер­ная головка
с ручным управлением

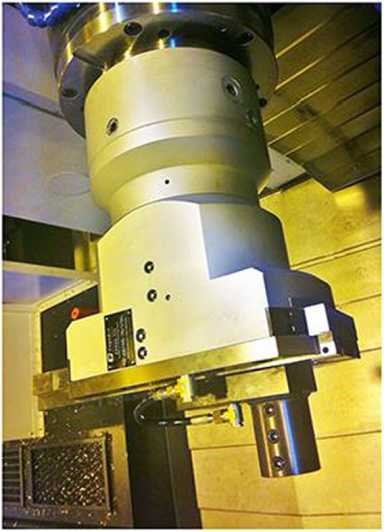

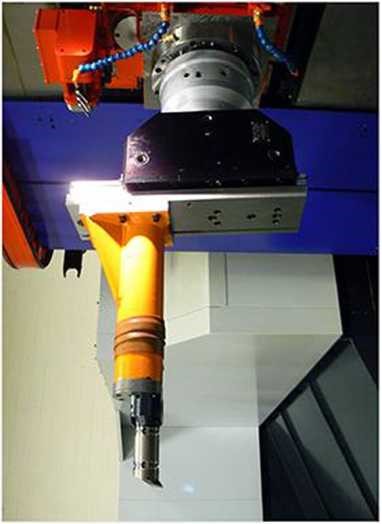

Угловая фрезерная головка 90°

Удлинительная втулка


Прямоугольная пластина


Прямоугольная пластина

 Инструментальный магазин цепного типа, устанавливаемый сбоку
  • Инструментальный магазин на 40 инструментов - стандартная комплектация
  • Инструментальный магазин на 60 инструментов - опция

Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
