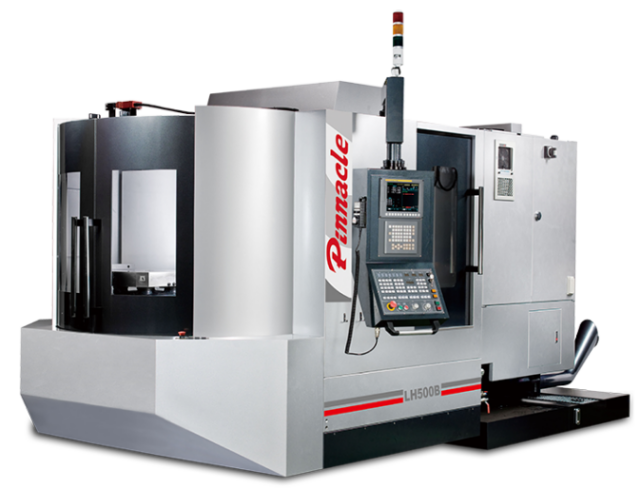

Фрезерные обрабатывающие центры PINNACLE LH-500B
Фрезерные обрабатывающие центры PINNACLE LH-500B
Артикул: 11818
Размер стола: 500 х 500 мм (2 стола)
Мощность: 11/15 кВт
Вес: 6700 кг
Мощность: 11/15 кВт
Вес: 6700 кг
Цена: по запросу
- Технические характеристики
- Комплектация
- Доставка
|
Модель |
LH-500B |
|
Система ЧПУ |
Siemens, Heidenhain,
Mitsubishi, FAGOR
|
|
Тип направляющих по осям X/Y/Z |
Линейные направляющие по осям X/Y/Z
(по оси Y - 2 направляющие) |
|
Стол |
: |
|
Габаритные размеры стола (мм) |
500х500 ( 2 стола) |
|
Пазы (ширина/расстояние/кол-во) (мм/мм/шт) |
18/100/5 |
|
Максимальная нагрузка на стол (кг) |
400
|
|
Система смены паллет (шт) |
2 палеты |
|
Индекс поворотного стола (град.) |
0,001° |
|
Параметры обработки |
: |
|
Перемещения по осям X/Y/Z (мм) |
650/560/560 |
|
Центр шпинделя к поверхности стола (мм) |
50 |
|
От носика шпинделя до центра стола (мм) |
100 |
|
Шпиндель |
: |
|
Конус шпинделя |
ISO40 |
|
Мощность привода шпинделя (постоянно/30 мин) (кВт) |
11/15 |
|
Частота вращения шпинделя (ременный привод) (об/мин) |
8000 |
|
Частота вращения шпинделя (редукторный привод - 2 ступени) (об/мин) |
8000 |
|
Частота вращения шпинделя (прямой привод) (об/мин) |
15000 |
|
Подачи |
: |
|
Ускоренные подачи по осям X/Y/Z(м/мин) |
30/24/30 |
|
Рабочие подачи по осям X/Y/Z *(мм/мин) |
10 |
|
Инструментальный магазин |
: |
|
Количество инструментов (шт) |
40 |
|
Максимальный диаметр инструмента (мм) |
Ø76 |
|
Максимальная длина инструмента (мм) |
300 |
|
Максимальный вес инструмента (кг) |
8 |
|
Прочее |
: |
|
Давление воздуха (кг/см²) |
6 |
|
Требования к гидравлике (кг/см², л) |
40, 60 |
|
Напряжение/Частота (В/Гц) |
220/50
|
|
Общее электропотребление (кВА) |
40 |
|
Объем бака СОЖ (л) |
300 |
|
Габаритные размеры и вес станка |
: |
|
Длина/Ширина (мм) |
3055х5445 |
|
Высота (мм) |
2425 |
|
Масса (кг) |
6700 |
Фрезерные станки для металлообработки предназначены для прецизионной обработки сверхтяжелых корпусных заготовок и тел вращения с разных сторон.
|
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ |
|
Система ЧПУ:
- MITSUBISHI модели M80/M830 Ременный привод шпинделя
Двигатель привода шпинделя
Высокоточный шпиндель - 8000 об/мин
Воздушный обдув шпинделя
Сервопривода по осям X/Y/Z
Инструментальная система манипуляторного типа на 20 позиций
Линейные направляющие (качения) по осям X/Y/Z
Защита направляющих
Кабинетная защита зоны обработки (без крыши)
Конвейер удаления стружки шнекового типа (устанавливается с боку)
Автоматическая система смазки Освещение рабочей зоны
Трехцветная сигнальная лампа Разъем для передачи данных RS232 или USB Набор инструмента для обслуживания станка
Опоры для установки станка Инструкция по эксплуатации оборудования |
Система ЧПУ:
- FANUC модели 0i-MF/31i-MB
- HEIDENHAIN модели TNC620/TNC640
- SIEMENS модели 828D/840D
- FAGOR модели 8055i Plus/8060FL/8060
Редукторный привод шпинделя
Прямой встроенный привод шпинделя (мотор-шпиндель)
Шпиндель с увеличенными оборотами - 10000/12000/15000 об/мин
Подача СОЖ через шпиндель
Подача СОЖ вокруг шпинделя
Подача СОЖ высокого давления до 20 bar
Смыв стружки с защиты направляющих
Полная защита зоны обработки (с крышой)
Масляное охлаждение шпинделя
Система измерения инструмента Renishaw TS-27R Система измерения заготовки Renishaw OMP-60
Инструментальная система манипуляторного типа на 24/32 позиций
Инструментальная система цепного типа на 40 позиций
Подготовка под 4-ю ось (поворотный стол)
Поворотный стол (4-я ось) Маслоотделитель от СОЖ
Уловитель паров СОЖ (масляного тумана) Конвейер удаления стружки ленточного типа (устанавливается с переди)
Система охлаждения электрического шкафа (вентилятор/кондиционер)
Трансформатор
Стабилизатор
Компрессор
Выносной пульт управления
Пистолет подачи СОЖ
Пистолет подачи воздуха |
|
Высокоточный шпиндель |
|
Редукторный привод |
|
Поворотный стол |
|
Червячная передача поворота стола |
|
Автоматическая смена паллет |
|
Гидравлическая балансировка станка |
|
Инструментальная система цепного типа на 32, 40 позиций |
|
Два конвейера шнекового типа |
|
Смыв стружки с защиты направляющих |
|
Подача СОЖ через шпиндель |
|
Подача СОЖ высокого давления до 20 bar |
|
Конвейер удаления стружки ленточного типа
|
