Станок предназначен для фрезерной обработки торцов сварных или прокатных изделий типа Н-образных балок, коробчатых колонн, крестовых колонн и цилиндрических деталей.

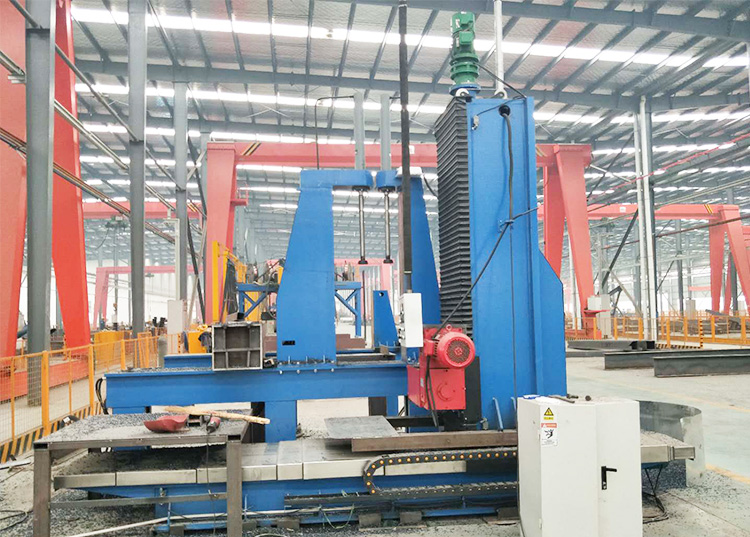

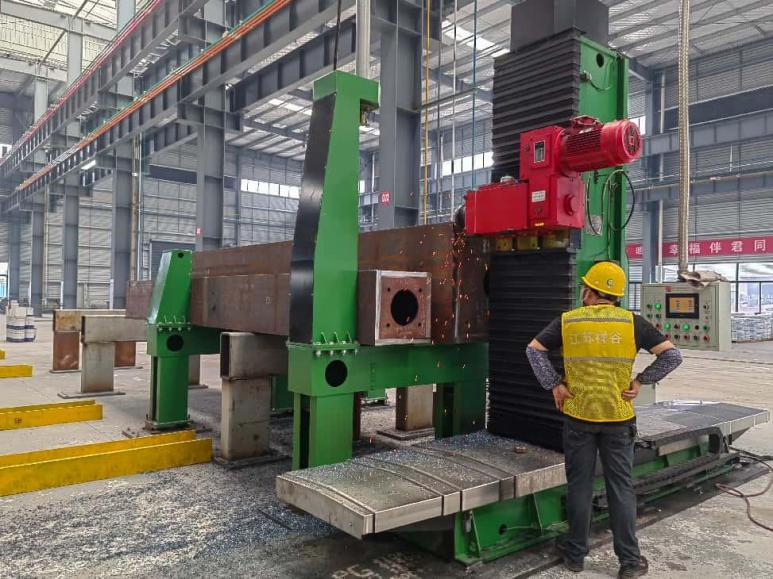

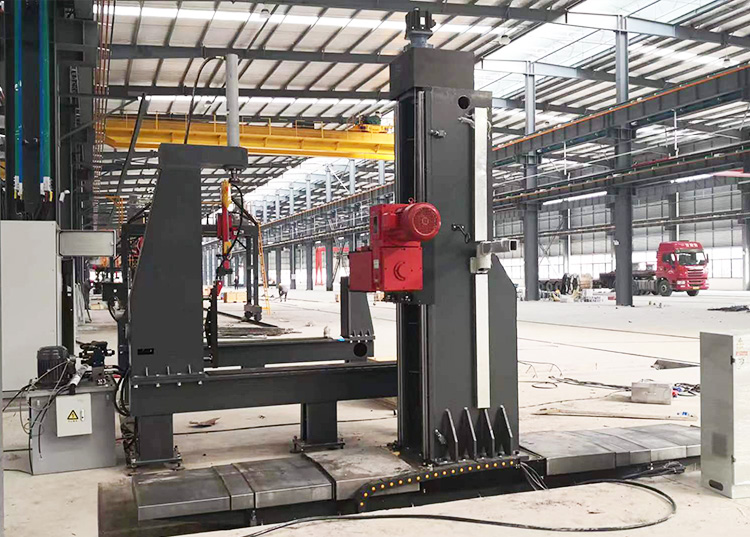

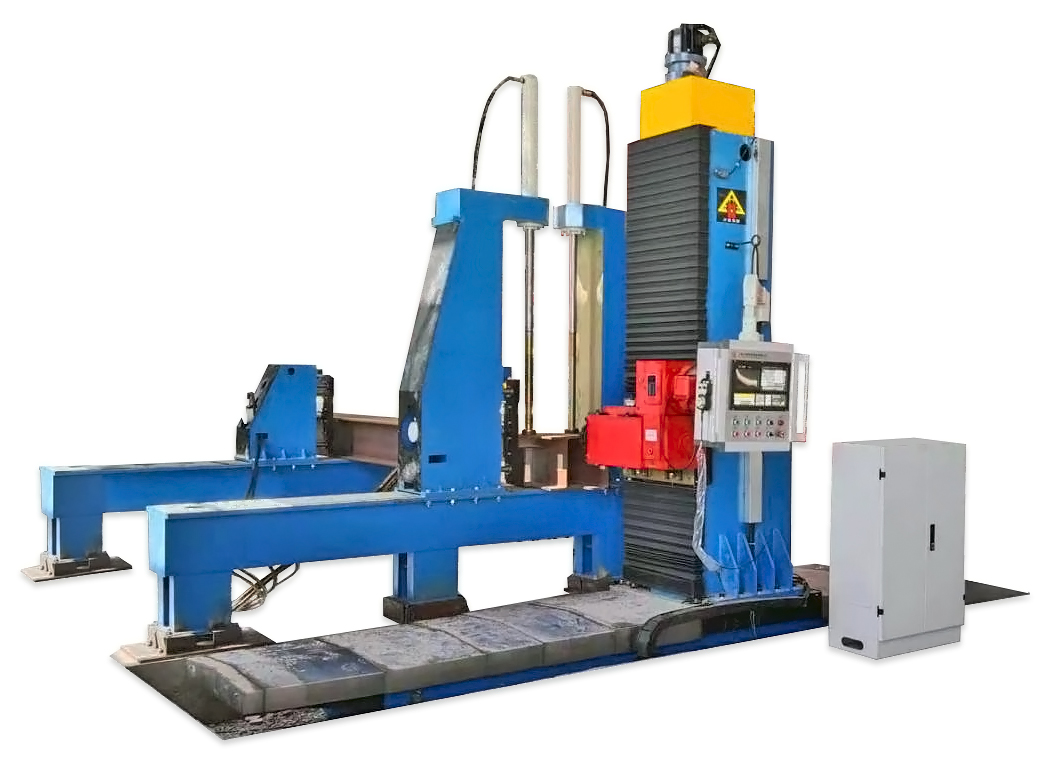

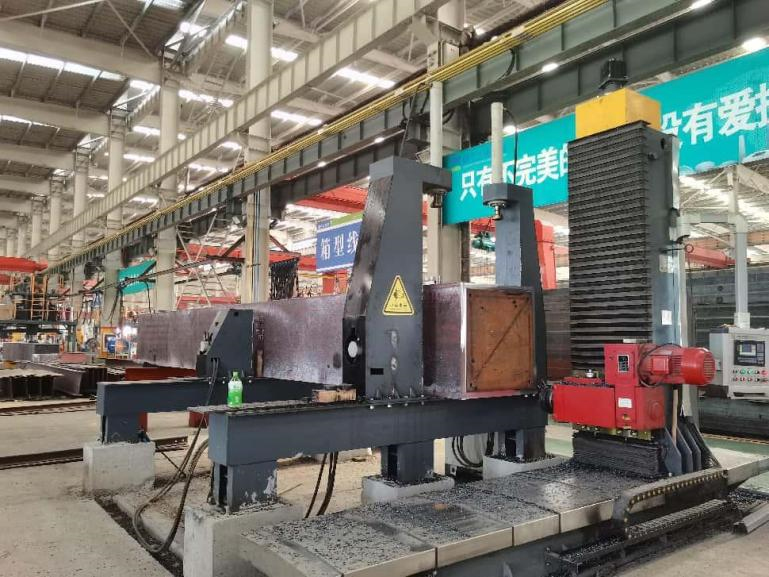

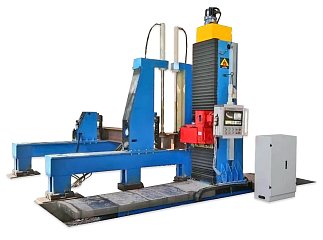

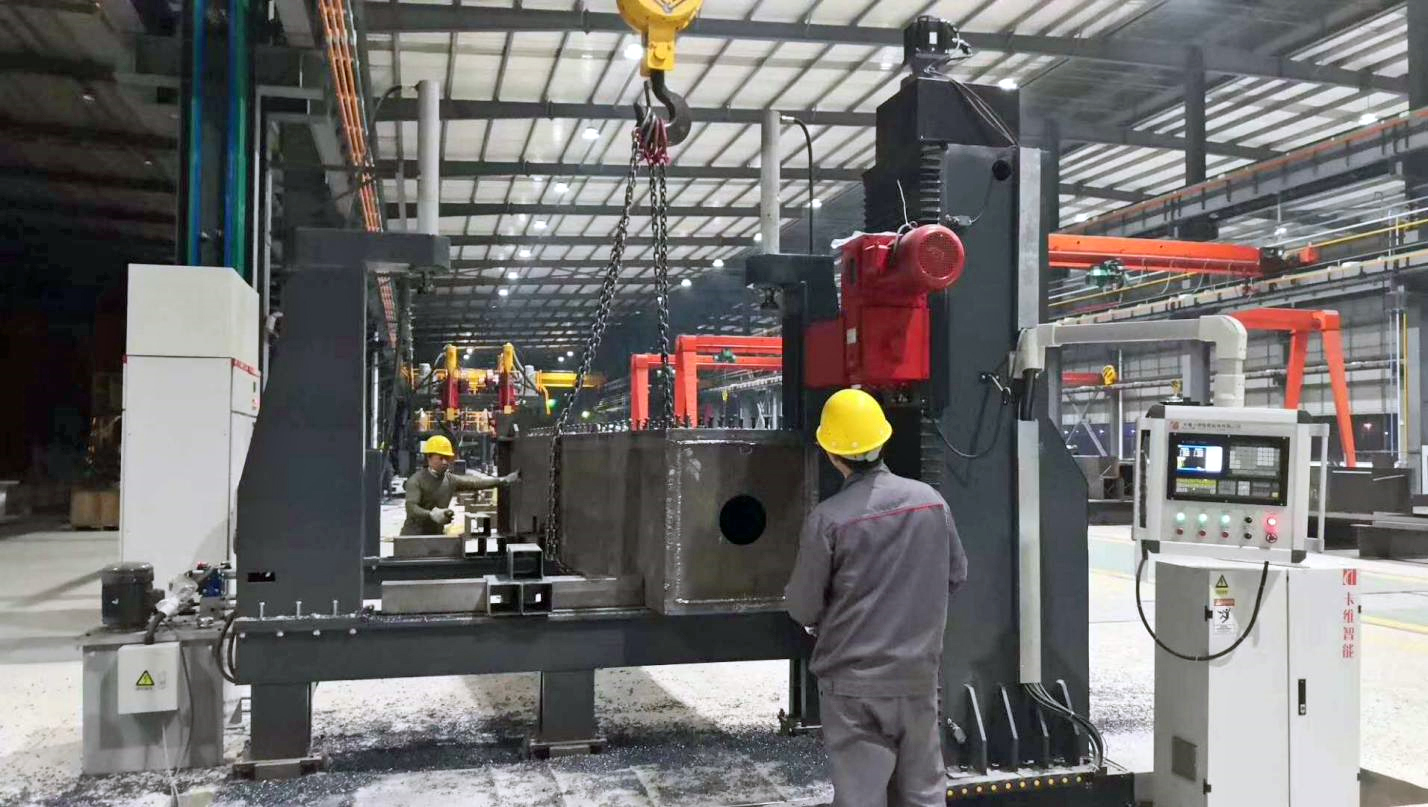

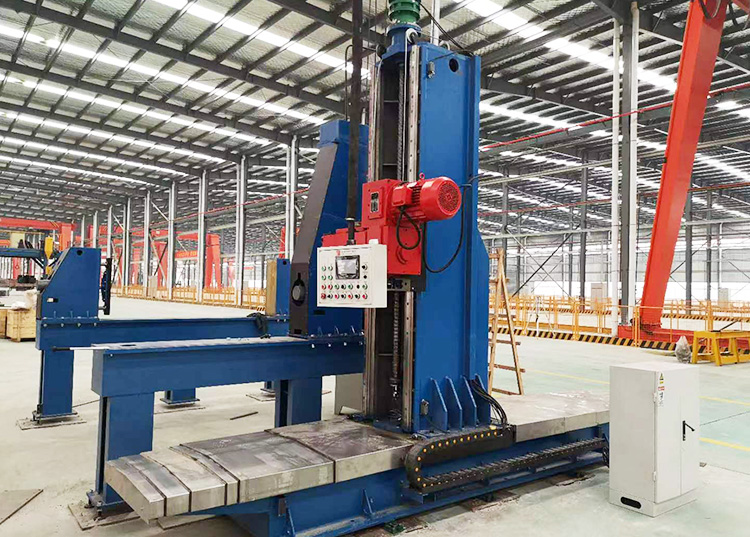

Троцефрезерный станок типа DX2030 выполняет фрезеровку торцов двутавровой балки и балки коробчатого сечения. Простая конструкция, удобно для использования.
На данном стане подача салазок и вертикальное движение фрезерной головки осусествляется с помощью зубчатого редуктора, регулирование скорости подачи фрезерования реализовано через частотный преобразователь, без ступенчатая регулировка скорости, фрезерная головка стандартная.

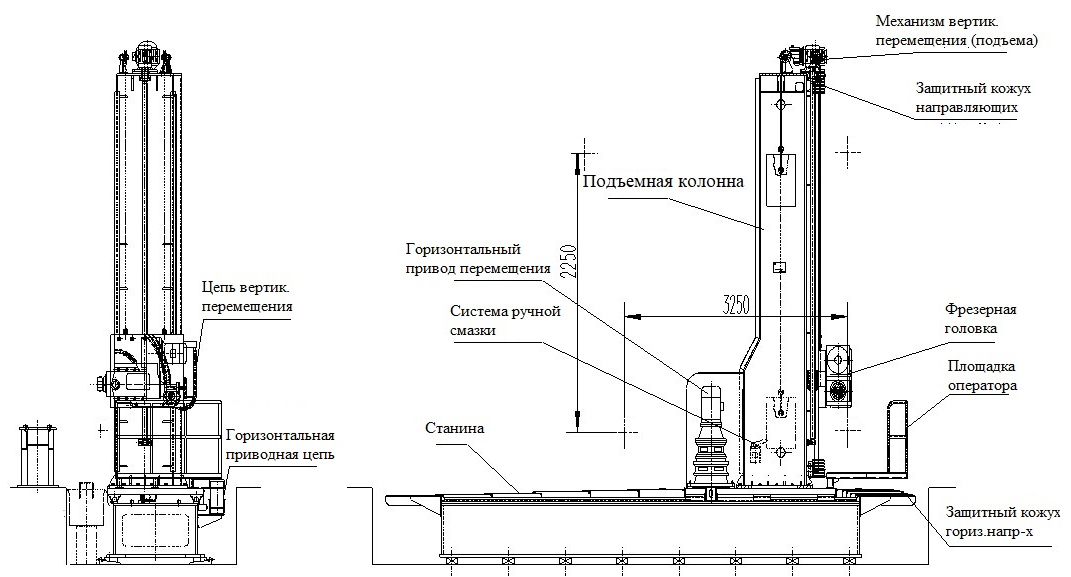

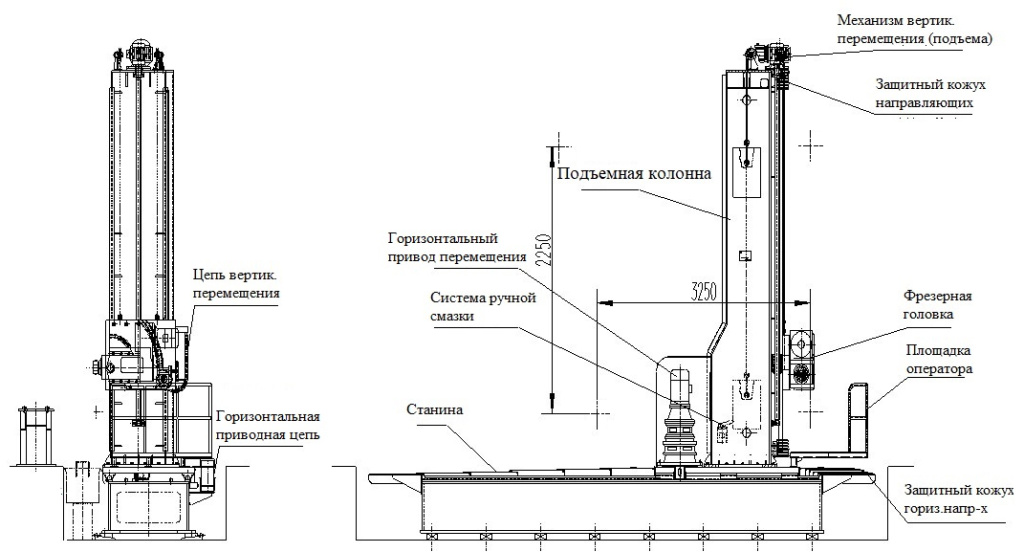

Данный станок состоит из фрезерной головки, стойки для вертикального движения, рабочего стола, корпуса стана, системы механической подачи, системы электрического управления, защитного устройства на рельсе, комплекста инструментов и др.
Комплект поставки:
А: Основная станина токарного станка: корпус станины, горизонтальный подвижный стол, горизонтальный передаточный механизм, защитное устройство, система смазки.
B: Вертикальная стойка: подъемная вертикальная стойка, подъемный скользящий стол, механизм подъемного привода, система смазки.
C: Рабочая таблица: подготовлена пользователем
D: Фрезерная система: фрезерная головка, изготовленная из твердой легированной стали, с вращающимся фрезерным ножом.
E: Система электрического управления: электрошкаф, блок управления, цифровой кодировщик, контроллер ЧПУ, система проводки.
F: Гидравлическая система: гидравлическая станция, гидравлический трубопровод
3. Инструменты с механизмами и запасными частями.
A: Инструменты: GB/T4440-1998 гаечный ключ ( L=200) 1 шт.
GB/T5356-1998 шестигранный ключ ( 6, 8, 10, 17) 1 шт. на каждый специальный ключ для установки ножа ( GLM130) 1 шт.
B : Запасные части: Фрезерный нож из твердой легированной стали GB2081-87 ( SPCN1504EDR) 12 шт.
Техническая документация
A: Инструкция по эксплуатации ( включая электрическую и гидравлическую принципиальную схему ) 1 шт.
B: Отчет о проверке основного оборудования (1 шт.)
C: Сертификат 1 шт.
D: Инструкция по эксплуатации фрезерной головки 1 шт.
E: Сертификат на фрезерную головку 1 шт.
F: Комплектация: 1 шт.
G: Чертеж фундамента всей машины (1 шт.) (будет отправлен заказчику сразу после вступления контракта в силу)
6. Условия эксплуатации оборудования, предоставленные пользователем.
(1) Источник питания : 220/380 В переменного тока ±5% 50-60 Гц,
(2) 46# Противоизносное гидравлическое масло, смазочное масло, консистентная смазка
(3) чертеж фундамента
(4) ручной сварочный аппарат
(5) элемет для тестирования 1 шт.
Технические параметры
|
Элемент |
Параметры |
|
Высота фрезерования заготовки |
1500 мм |
|
Ширина фрезерования заготовки |
2500 мм |
|
Максимальная глубина фрезерования за один раз. |
5 мм (регулировка от 0 до 45 ° ) |
|
Стабильная скорость подачи |
200–650 мм/мин |
|
Вертикальная скорость подачи |
200–650 мм/мин |
|
диаметр фрезы |
Φ200 мм |
|
Уровень скорости перемотки вперед |
800–1200 мм/мин |
|
Вертикальная быстрая скорость вперед |
800–1200 мм/мин |
|
Основная мощность фрезерования |
7,5 кВт |
|
Скорость вращения главного шпинделя |
80–400 об/мин (8-ступенчатая коробка передач) |
|
Постоянная мощность подачи |
4 кВт |
|
Вертикальная подача мощности |
3 кВт |
|
Питание двигателя гидравлической станции |
3 кВт |
|
Рабочее давление гидравлической системы |
4 МПа |
|
Общие габариты |
4900*1500*3900 |
|
Нет. |
Код |
Имя |
Спецификация |
Место |
|
1 |
|
набор гаек |
Чертежи в руководстве |
Корпус кровати, компоненты опоры |
|
2 |
GMA200 |
Торцевой резец |
12 зубов |
Фрезерная головка |
|
3 |
|
Подъемный ползунок |
HGW45CA |
столб |
|
4 |
|
Поперечный ползунок |
HGW55CA |
Станина токарного станка |
