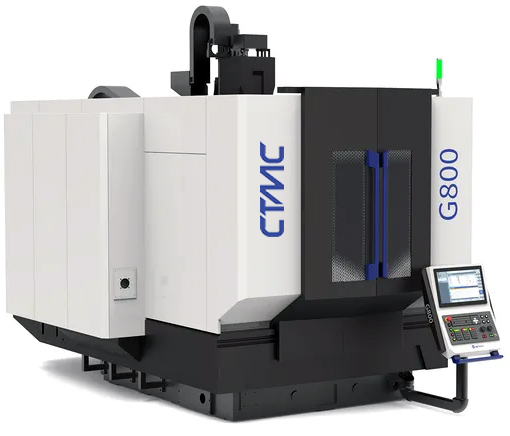

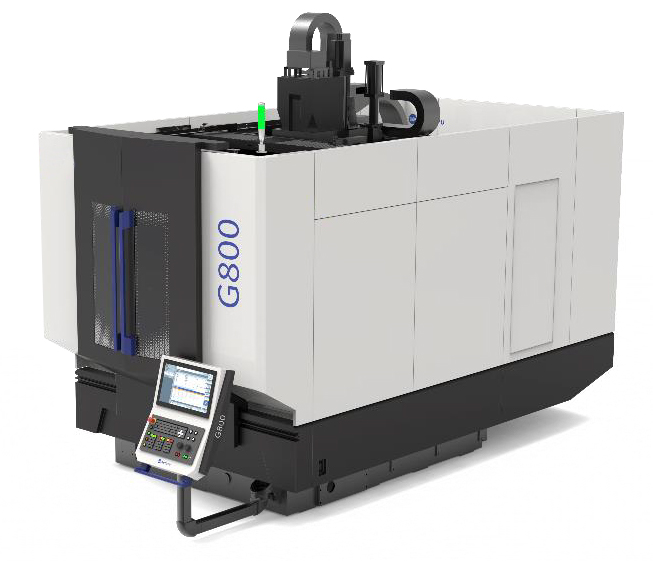

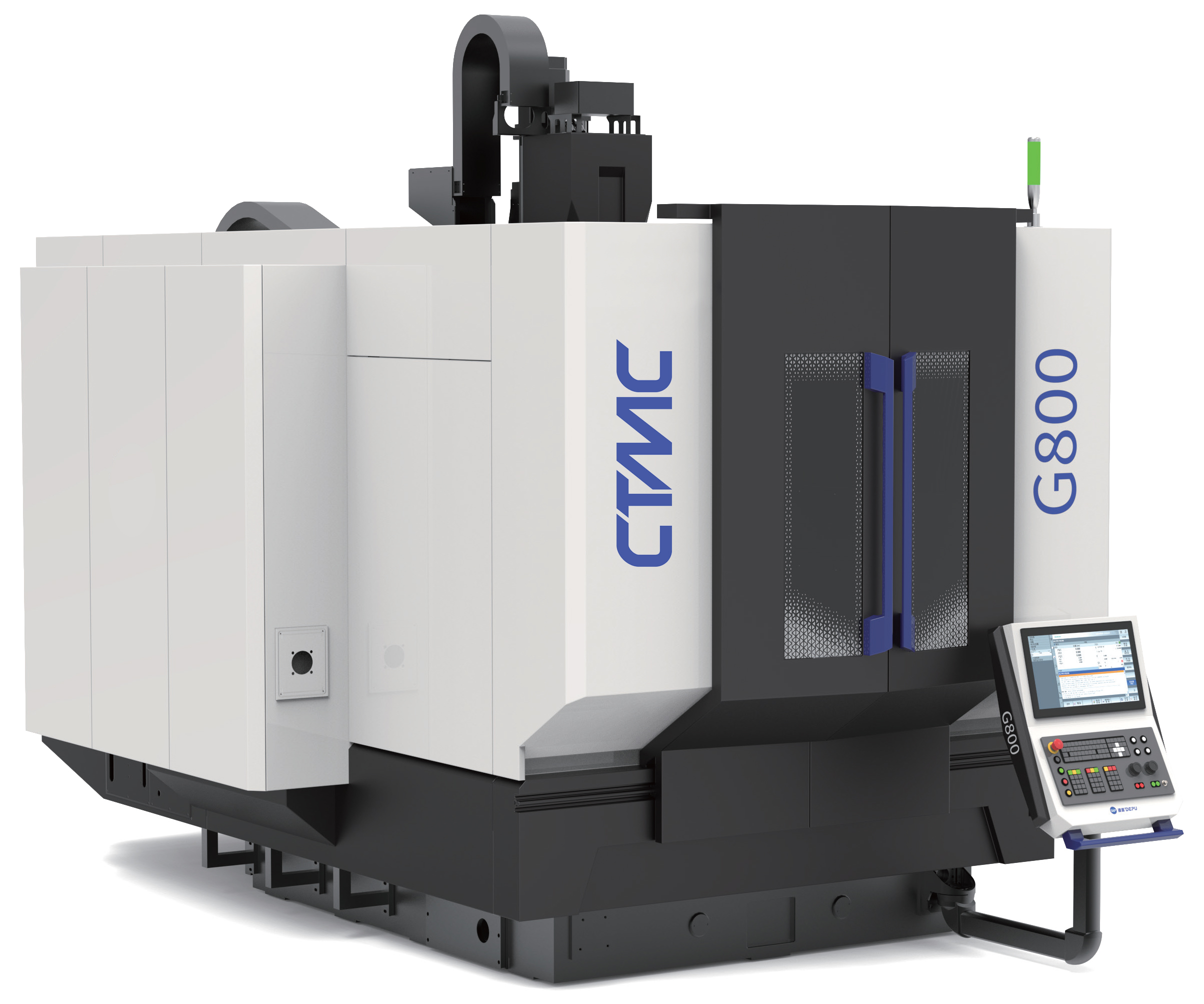

Фрезерные 5-ти осевые обрабатывающие центры CTMC G800

Станки серии G — это высокопроизводительные и высокоэффективные 5-осевые обрабатывающие центры. Основанные на портальной конструкции с превосходными механическими свойствами, они оснащены высокоточными и жесткими осями подачи, высокопроизводительным шпинделем и поворотным столом с двойной опорой, что обеспечивает превосходные возможности обработки. Эти станки являются идеальным выбором для предприятий автомобильной, машиностроительной и аэрокосмической отраслей промышленности для производства прецизионных пресс-форм и высокоточных компонентов.

Характеристики G800:

◆ Комфорт оператора
✓ Двустворчатые двери станка обеспечивают превосходный доступ к рабочей зоне, облегчая смену инструмента и зажим заготовок
✓ Большие окна из закаленного стекла для оптимальной видимости процесса обработки
✓ Свободная загрузка заготовок сверху до центра поворотного стола
✓ Полностью закрытые защитные кожухи с современным и эстетичным дизайном
✓ Большая верхняя крышка эффективно снижает распространение масляного тумана, поддерживая чистоту в цехе

◆ Высокая производительность
✓ Высокопроизводительный электрический шпиндель с максимальной скоростью вращения 24 000 об/мин и максимальным крутящим моментом 200 Н·м (доступны различные варианты шпинделей)
✓ Поворотный стол 3DD с обратной связью по положению Heidenhain для высокой точности и длительного срока службы
✓ Двухвинтовой привод по оси Y для превосходных динамических характеристик
✓ Опциональный инструментальный магазин цепного типа 32/40T для расширения возможностей обработки и максимального раскрытия потенциала станка

◆ Высокая точность
✓ Высокопрочная портальная конструкция с большой поперечной балкой
✓ Все компоненты станины изготовлены из высококачественного чугуна HT300 для превосходной стабильности
✓ Оси XYZ оснащены прецизионными роликовыми линейными направляющими и шариковыми винтами
✓ Все оси оснащены устройствами обратной связи по положению для полностью замкнутого контура управления, обеспечивающего высокую точность и стабильность
✓ Подвесной стол с большими подшипниками YRT для исключительной грузоподъемности

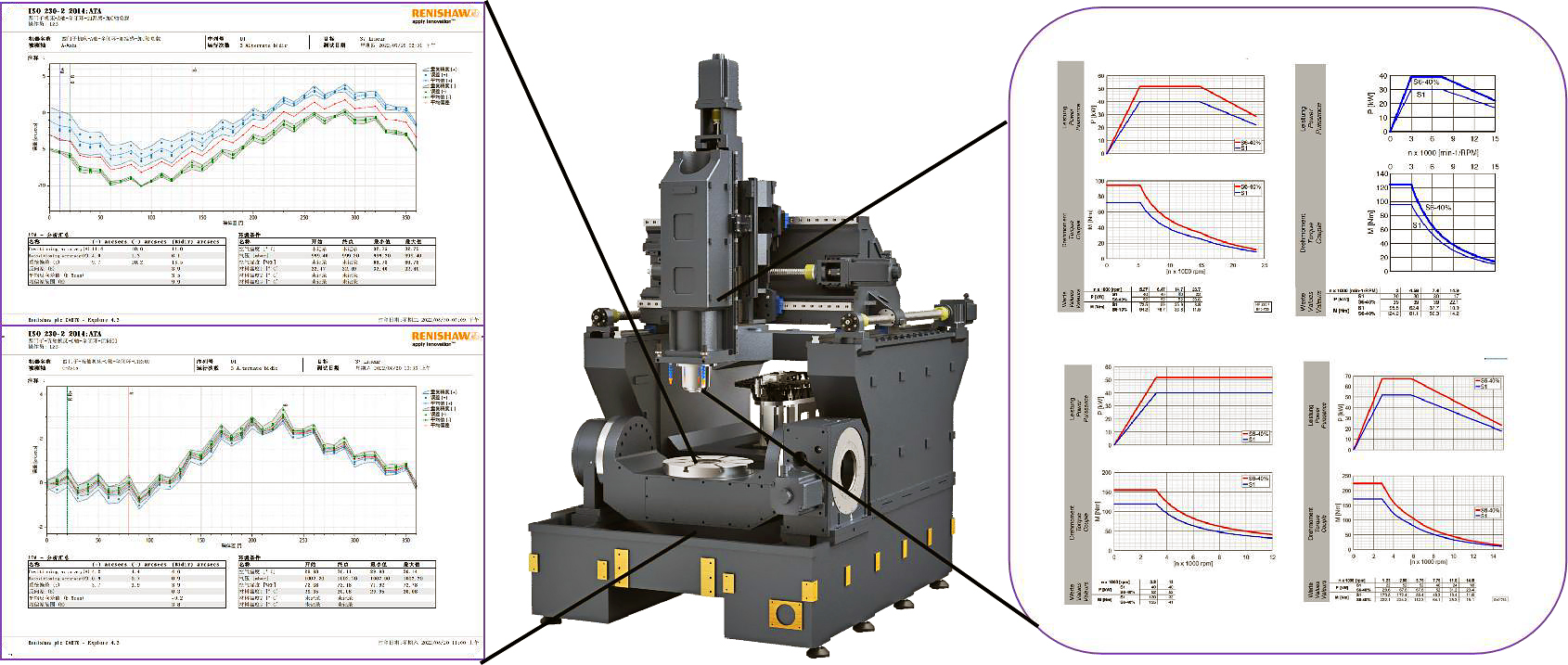

✓ Все компоненты оптимизированы с помощью анализа методом конечных элементов, с использованием легких подвижных частей и комплексной оптимизацией производительности для достижения оптимальных результатов обработки
✓ Высокоэффективная система охлаждения шпинделя поддерживает стабильную температуру шпинделя, минимизируя передачу тепла на ползун и обеспечивая постоянную геометрическую точность

◆ Стандартная комплектация
✓ Система ЧПУ Siemens — надежная и стабильная, со стандартной функциональностью RTCP
✓ Несколько вариантов высокопроизводительных электрических шпинделей с подачей охлаждающей жидкости через шпиндель (опциональный модуль термокомпенсации)

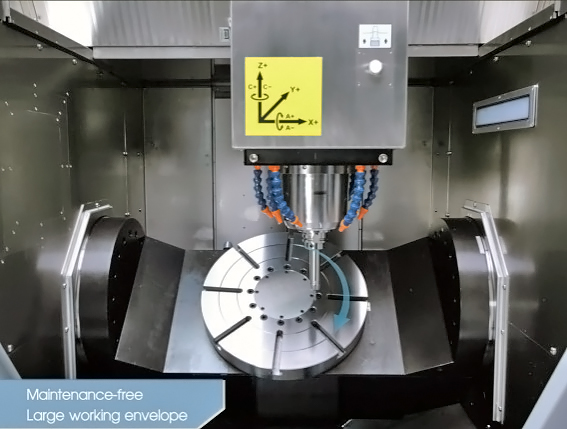

✓ Поворотный стол 3DD с двигателем прямого привода, обратной связью по положению Heidenhain и большими подшипниками скольжения для высокой грузоподъемности и длительной точности
✓ Абсолютные энкодеры с разрешением 10 нм
✓ Трехцветная индикация состояния
✓ Электрический шкаф с кондиционированием воздуха

◆ Дополнительные конфигурации
✓ Электрические шпиндели серии IBAG для удовлетворения различных требований к крутящему моменту
✓ Автоматическая система измерения Renishaw OMP
✓ Контактные или лазерные устройства для установки инструмента
✓ Сервоприводной инструментальный магазин на 40 тонн
✓ Скребковый или цепной конвейер для стружки с высокоточной системой фильтрации охлаждающей жидкости
✓ Уловитель масляного тумана
✓ Электрический шпиндель спецификации HSK-A100 (эксклюзивно для G800)
