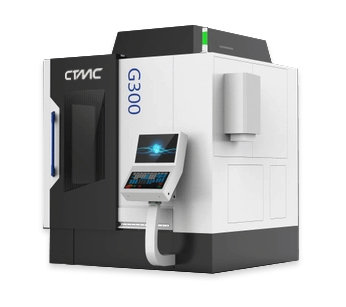

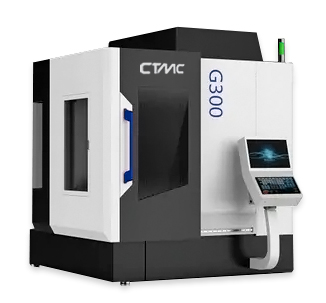

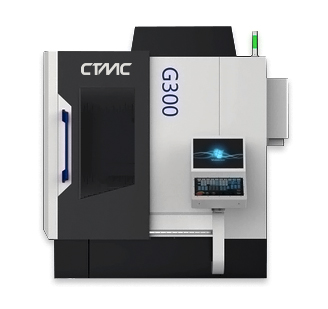

Фрезерные 5-ти осевые обрабатывающие центры CTMC G300

Серия G представляет собой высококачественные 5-осевые обрабатывающие центры, сочетающие высокую эффективность и исключительную производительность. Созданные на основе механически оптимизированной портальной конструкции, эти станки объединяют высокопрочные оси подачи, прецизионные шпиндели и поворотные столы с двойной опорой, обеспечивая превосходное качество обработки. Они являются идеальным решением для изготовления прецизионных пресс-форм и высокоточных компонентов в автомобильной, машиностроительной и аэрокосмической отраслях.

  Характеристики G300:

◆ Комфорт оператора
✓ Двустворчатые двери станка с эффективной шириной 780 мм обеспечивают превосходный доступ к рабочей зоне для упрощения смены инструмента и зажима заготовок
✓ Отличная обзорность рабочей зоны для удобного контроля процесса
✓ Свободная загрузка заготовок сверху до центра поворотного стола
✓ Полностью закрытые защитные кожухи с современным и эстетичным дизайном
◆ Высокая производительность
✓ Высокопроизводительный электрический шпиндель с максимальной скоростью 16 000 об/мин и максимальным крутящим моментом 85 Н·м, с возможностью выбора различных вариантов шпинделя
✓ Двухвинтовой привод по оси Y для превосходных динамических характеристик
✓ Опциональный цепной инструментальный магазин на 40 зубьев для расширения возможностей обработки и максимального раскрытия потенциала станка
◆ Высокая точность

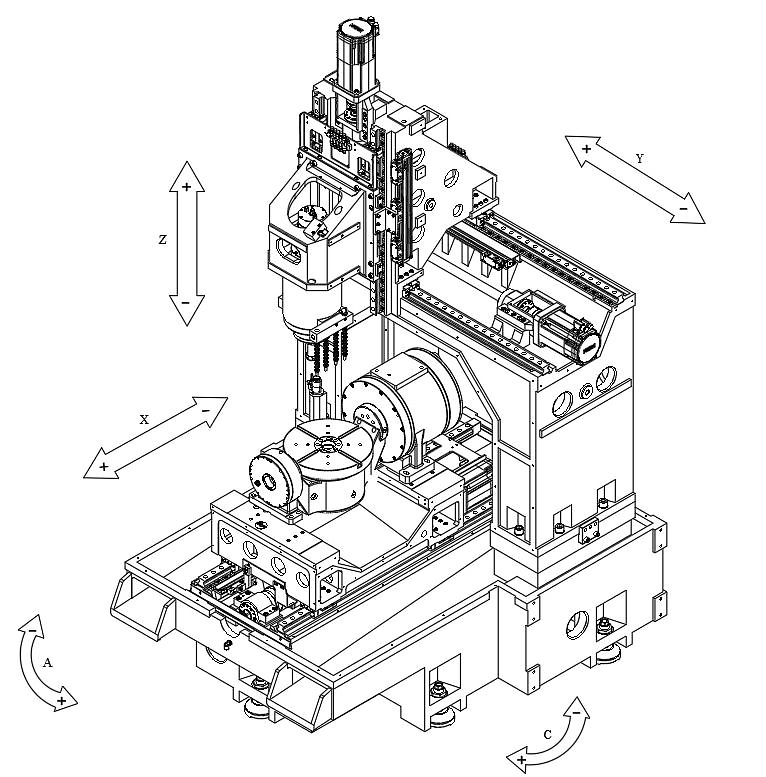

✓ Высокопрочная портальная конструкция с цельной колонной и большой поперечной балкой
✓ Все компоненты станины изготовлены из высококачественного чугуна HT300 для превосходной стабильности
✓ Оси XYZ оснащены прецизионными роликовыми линейными направляющими и шариковыми винтами
✓ Оси XYZ оснащены абсолютными энкодерами; оси переменного тока — высокоточными энкодерами с временной разверткой — полностью замкнутое управление для высокой точности и стабильности

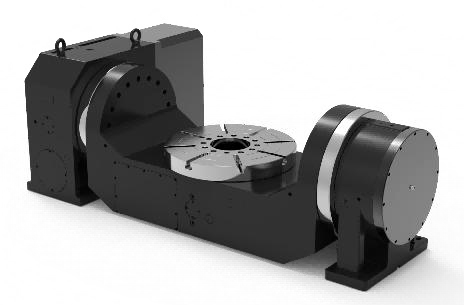

✓ Поворотный стол с большими подшипниками YRT для исключительной грузоподъемности
✓ Все компоненты оптимизированы с помощью анализа методом конечных элементов, с легкими подвижными частями и комплексной оптимизацией производительности для достижения оптимальных результатов обработки
✓ Высокоэффективная система охлаждения шпинделя обеспечивает стабильную температуру шпинделя, минимизируя передачу тепла на ползун и поддерживая постоянную геометрическую точность
◆ Стандартная комплектация
✓ Система ЧПУ Siemens — надежная и стабильная, со стандартной функциональностью RTCP
✓ Электрический шпиндель 16 000 об/мин с максимальным крутящим моментом 85 Н·м и подачей охлаждающей жидкости через шпиндель
✓ Поворотный стол с роликовым кулачковым механизмом для высокой грузоподъемности и длительной точности
✓ Абсолютные энкодеры с разрешением 10 нм ✓ Высокоточные энкодеры с временной дифракционной решеткой (оси переменного тока)
✓ Трехцветная индикация состояния
✓ Электрический шкаф с кондиционированием воздуха
◆ Дополнительные опции
✓ Электрические шпиндели серии IBAG (опционально)
✓ Автоматическая система измерения Renishaw OMP40 (опционально)
✓ Инструментальный магазин с сервоприводом 32/40T (опционально)
✓ Стружкоукладчик скребкового или цепного типа с высокоточной системой фильтрации охлаждающей жидкости (опционально)
✓ Контактный инструментальный установщик (опционально)
