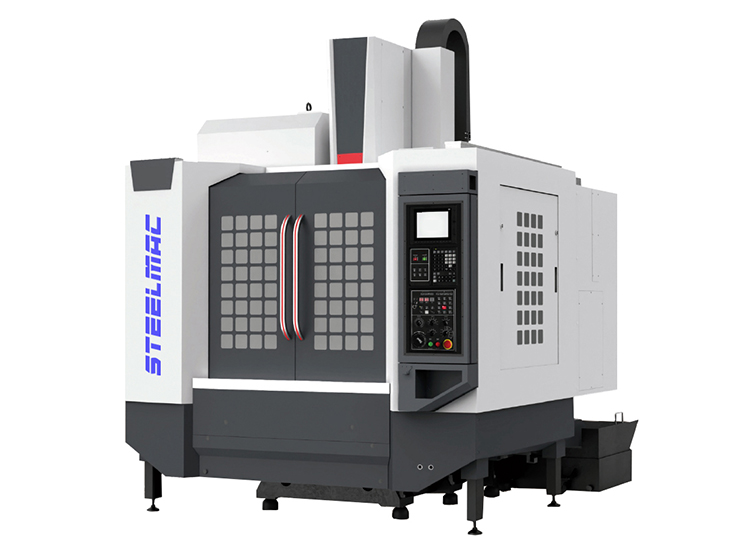

Фрезерный обрабатывающий центр V-1260H

ОСОБАЯ ТОЧНОСТЬ:

Точность позиционирования по осям X/Z: ±0,005 мм.

Повторяемость по осям X/Z: ±0,005 мм

Точность подшипников шпинделя: Р4 (прецизионная)

ВЫСОКАЯ СКОРОСТЬ:

Высокие обороты шпинделя: до 12000 об/мин

Ускоренные перемещения по осям X/Y/Z: до 48 м/мин

Время смены инструмента: 3-5 сек

УВЕЛИЧЕННАЯ ЖЕСТКОСТЬ и МОЩНОСТЬ:

Жёсткая виброустойчивая станина

Мощность привода шпинделя: до 22/26 кВт

Жёсткий инструментальный суппорт

Жёсткая виброустойчивая станина увеличенного сечения с усиленными ребрами жесткости типа (Box in box) обеспечивает при многоосевой обработки высокую точность ответственных поверхностей деталей.

Система ЧПУ FANUC серии 0i-MF Plus (Япония)

○

○

○

Двигатель главного шпинделя FANUC (Япония)

○

○

○

Сервопривода по осям X/Y/Z – FANUC (Япония)

○

○

○

Ременный привод шпинделя - 6000 об/мин.

●

●

●

Ременный привод шпинделя - 8000 об/мин.

○

○

○

Конус шпинделя ВТ-40

○

○

○

Конус шпинделя ВТ-50

●

●

●

Воздушное охлаждение шпинделя

○

○

○

Инструментальный магазин на 20 позиции (дисковый тип)

Замена

Замена

Замена

Линейные направляющие (качения) по осям X/Y (стол)

○

○

○

Направляющие скольжения по оси Z (шпиндель)

○

○

○

Электрический шкаф

○

○

○

Теплообменник электрического шкафа (воздушный тип)

○

○

○

Централизованная автоматическая система смазки

○

○

○

Система подачи СОЖ с давлением (3 bar)

○

○

○

Конвейер для стружки (шнековый тип)

○

○

○

Рабочее освещение

○

○

○

Трехцветная сигнальная лампа

○

○

○

Защита направляющих по осям X/Z и ШВП

○

○

○

Закрытая зона обработки

○

○

○

Порт RS-232 – интерфейс для передачи данных

○

○

○

Регулировочные болты и опоры

○

○

○

Инструмент для обслуживания станка

○

○

○

Инструкция по эксплуатации на русском языке

○

○

○

Соответствие стандарту CE

○

○

○

Система ЧПУ SIEMENS 828D (Германия)

○

○

○

Система ЧПУ SYNTEC 6MB (Тайвань)

○

○

○

Система ЧПУ GSK 25iMС (Китай)

○

○

○

FANUC (Manual Guide i) / SIEMENS (Shop Turn)

○

○

○

Прямой привод шпинделя - 10000 об/мин. (cерия VL)

●

●

●

Прямой привод шпинделя - 12000 об/мин. (cерия VL)

○

○

○

Масляное охлаждения шпинделя

○

○

○

Инструментальный магазин на 24 позиции (барабанный тип)

Включено

Включено

Включено

Инструментальный магазин на 32 позиции (барабанный тип)

●

○

○

Инструментальный магазин на 40 позиции (цепной тип)

●

●

●

Система измерения заготовки Renishaw OMP40

○

○

○

Система измерения инструмента Renishaw TS27R

○

○

○

Оптические линейки FAGOR

○

○

○

Оптические линейки HEIDENHAIN

○

○

○

Система подачи СОЖ с давлением (10 bar)

○

○

○

Система подачи СОЖ с давлением (20 bar)

○

○

○

Система подачи СОЖ с давлением (40 bar)

○

○

○

Маслоотделитель от СОЖ

○

○

○

Уловитель паров СОЖ (масляного тумана)

○

○

○

Конвейер для стружки (ленточный тип)

○

○

○

Корзина для стружки

○

○

○

Трансформатор

○

○

○

Стабилизатор напряжения

○

○

○

Кондиционер электрического шкафа

○

○

○

Система охлаждения СОЖ с фильтром

○

○

○

Воздушный пистолет

○

○

○

Водяной пистолет

○

○

○

Инструментальные блоки BT-40

○

○

○

Инструментальные блоки BT-50

●

●

●

Подготовка под 4-ю ось

○

○

○

Поворотный стол (4-я ось) + задний центр

○

○

○

Подготовка под 5-ю ось

○

○

○

Поворотно-вращающийся стол (5-я ось)

○

○

○

Автоматическая дверь

○

○

○

Интерфейс для роботизированной системы

○

○

○
