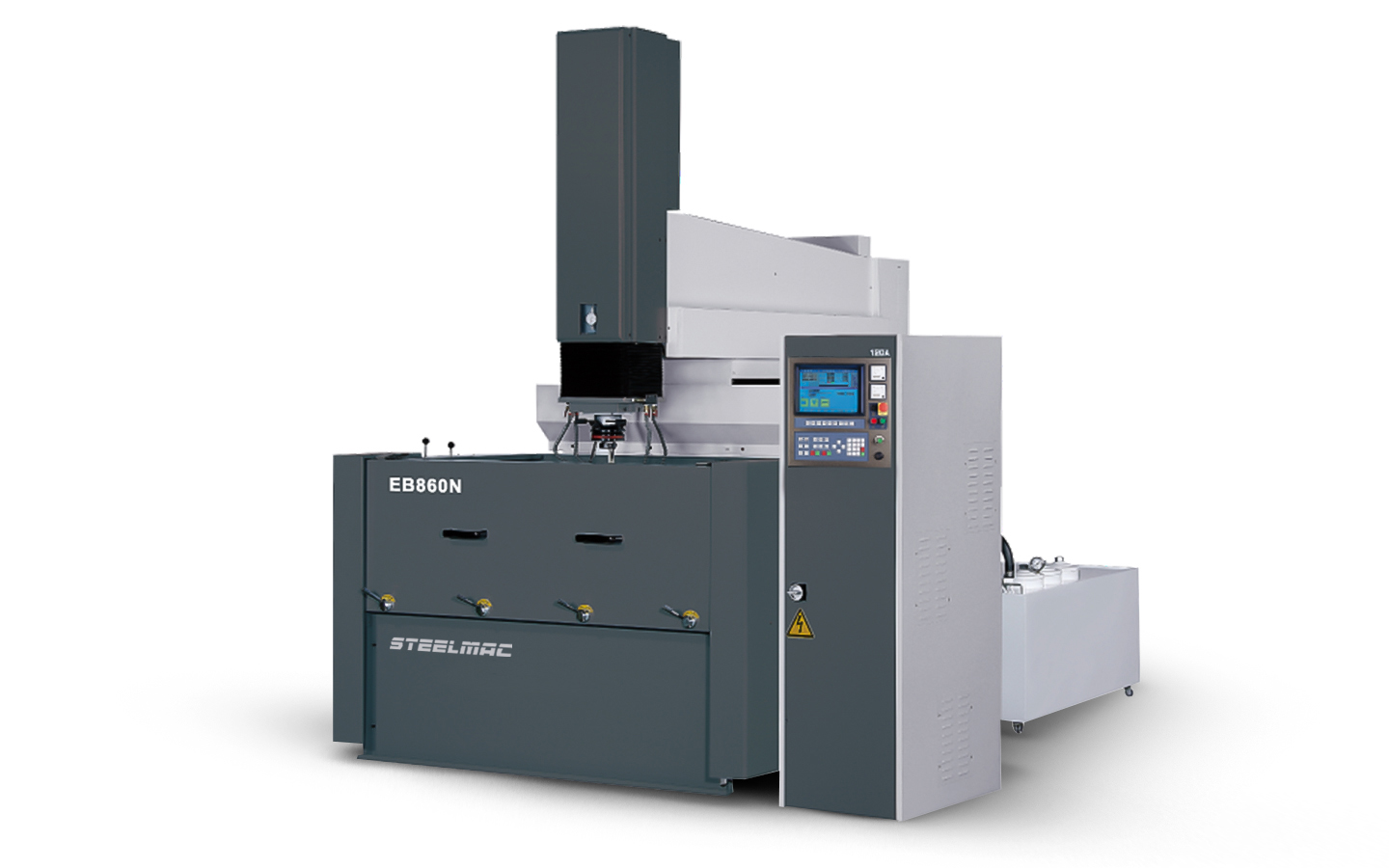

Копировально-прошивные станки EB-860N

Электроэрозионные копировально-прошивные станки, используемые для создания объемных копий и формирования отверстий в заготовках, также применяются для маркировки, финишной обработки деталей. Они способны обрабатывать широкий спектр материалов, включая закаленные стали, высокопрочные электропроводящие композиты, титан, графит.

СТАНДАРТНЫЕ АКСЕССУАРЫ

	Универсальный регулируемый в 2-х плоскостях держатель электрода (призма).
	Ящик инструментов.
	Автоматический огнетушитель.
	Рабочая лампа.

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

	Магнитный стол.
	Устройство орбитальной обработки.
	Крепёжные приспособления 3R/EROWA (Швейцария).

• Super Sparking: возможность мгновенно генерировать импульс высокой энергии. Эта функция используется на стальном или вольфрамовых сплавах с твердостью HRC 60 или выше.
• Серводвигатели постоянного тока (DC) можно добавить на оси X и Y для крупногабаритных моделей станков EB-707B и EB-808B.
• Разрешение оптических линеек по требованию можно увеличить до 0,001 мм.
• Все модели станков (кроме 304B и 606N) можно оборудовать системой ЧПУ.

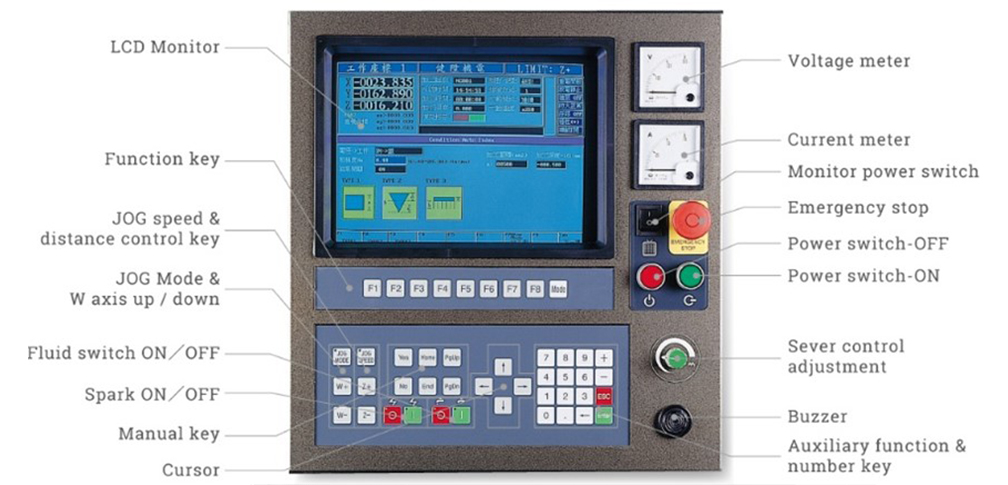

EBN Описание экрана управления (AI / FUZZY / Control)

EBN (ZNC) спецификации системы управления

• Меню Auto Index было введено в систему для удобства пользователя. Функция позволяет выбирать условия (материал заготовки, глубина, рабочая область и т. Д.), чтобы генерировать параметры искрообразования автоматически.
• Параметры генератора (ON Time, OFF Time, Working Time, Jump Height, Jump Speed, и т.д.) могут быть отрегулированы во время обработки через FUZZY, чтобы улучшить эффективность искрообразования и качество конечного продукта.
• Цветной дисплей LCD. Компьютер на базе промышленного PC (IPC), 32 bit.
• Метрическая или дюймовая система. сторы MOSFET и высокоскоростную схему POWER-SINK, что уменьшает износ электрода и увеличивает рабочую скорость.
• Уменьшенный износ электрода и увеличенная рабочая скорость.
• Модульная конструкция плат ввода-вывода используется в системном контроллере для удобства обслуживания.
• Две группы координат являются переключаемыми и редактируемыми; это помогает пользователю легче установить базовую точку.
• Пользователь может выбирать задание абсолютной глубины или относительной глубины, исходя из предпочтений.
• Параметры генератора и ввод глубины отображаются в одном и том же режиме, чтобы пользователь мог легко читать данные.
• В системе предусмотрено 200 строк условий работы, пользователь может выбрать любой кадр в качестве начальной и конечной строки. Кроме того, система может сохранять до 50 файлов.
• Режим Jog включает три функции: Jog, Feed и Protect / Unprotect (с защитой от столкновения / без защиты), 4 скорости (x5, x50, x250, x500 мкм), что позволяет пользователю иметь гибкость при настройке положения заготовки и оси Z.
• Функция выравнивания Z-Axis Alignment может работать без использования ручного поиска края Manual Edge Find, чтобы сократить время поиска края. Значение тока можно изменить по мере необходимости.
• EDM система станка позволяет автоматизировать процесс прожига, начиная с грубых режимов до финишной обработки.
• Стандартная функция блокировки Z-оси позволяет расширить возможности станка применением орбитальной обработки (опция).
• Система имеет функцию поиска центра, которая помогает пользователю во время выравнивания по круговой заготовке.
• Ось Z имеет несколько видов отвода продуктов электроэрозии. Эта функция используется при различных методах обработки, таких как глубокая обработка, угловая обработка, обработка на большой площади, обработка на тонкой заготовке, обработка с наклоном и т.д.
