Сверлильно-присадочные центры с ЧПУ UNB-612KH
2 шт.
Конфигурация присад. голов:
Вертикаль: 12/ Горизонт.: 8
Вертикаль: 9
Ширина заготовки: 50-1200 мм
Вес: 3250 кг
- Технические характеристики
- Комплектация
- Доставка
|
Модель |
UNB-612KH |
|
Длина заготовки (мм) |
70-2800 |
|
Ширина заготовки (мм) |
50-1200 |
|
Толщина заготовки (мм) |
9-60 |
| Ширина заготовок для пазования (мм) |
50-850 |
|
Магазин смены инструментов (шт) |
5 |
|
Размер пильного диска (мм) |
120х20х4 |
|
Скорость перемещения захватов заготовки (м/мин) (Х) |
140 |
|
Макс. скорость по оси (м/мин) (Y) |
90 |
|
Макс. скорость по оси (м/мин) (Z) |
50 |
|
Кол-во вертикальных шпинделей (Верхняя группа) |
12 |
|
Кол-во горизонтальных шпинделей (Верхняя группа) |
8 |
|
Кол-во вертикальных шпинделей (Нижняя группа) |
9 |
|
Фрезерный узел (верхний + нижний) (КВт) |
5,5 + 3,5 |
| Шпиндель присадочной группы (КВт) |
2х2,2 |
|
Диаметр аспирационного патрубка (мм) |
200+100 |
|
Размеры станка (мм) (ДхШхВ) |
5900x620x2190 |
|
Установленная мощность (КВт) |
22,65 |
|
Рабочее давление (Бар) |
0,6 |
|
Масса станка (кг) |
3250 |
Предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов, что позволяет производить обработку любых карт присадки за один проход детали с шести сторон. Фрезеровка криволинейных и прямых пазов. Станок интегрирован с программой «Базис». На сверлильно-присадочном центре с ЧПУ рабочий стол оснащен воздушной подушкой, а также сканер для считывания штрих-кодов входит в базовое оснащение станка.
Верхняя сверлильная группа:
12 – вертикальных шпинделей
8 – горизонтальных шпинделей
Нижняя сверлильная группа:
9-вертикальных шпинделей
В стандартной комплектации установлены два фрезерных узла, верхний + нижний (3,5 кВт)
|

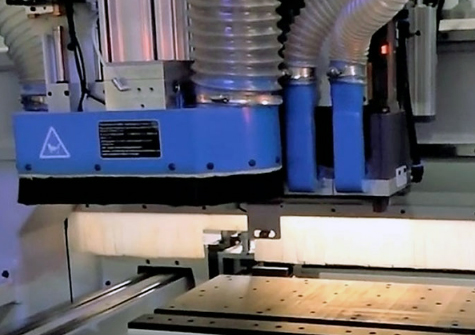

Два автоматических захвата надежно фиксируют заготовку. Особая конструкция с обдувом захватов запатентована. |
|
Минимальный размер детали 70 х 35 мм. |
![]() |
Компоновка нижней присадочной группы + фрезерный узел. |
![]() |
Пазовальный узел. |
![]() |
Рабочий стол станка оснащен воздушной подушкой. |
|
Станок поставляется в базе с автоматизированным разгрузочным столом. |
Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
