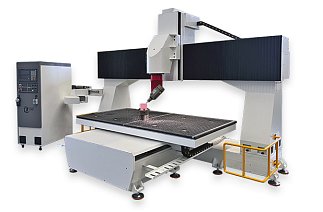

Пятиосевые обрабатывающие центры с ЧПУ HARTMANN HC5-2512
2550/1300/650 мм
Шпиндель: 11 кВт,
до 24 000 об/мин
Вес: 4800 кг
- Технические характеристики
- Комплектация
- Доставка
|
Модель |
Hartmann HC5-2512 |
| Типы рабочих столов и зоны обработки |
|
|
Кол-во независимых рабочих столов (шт.) |
1 |
|
Кол-во «Т» пазов (шт) |
5 |
|
Тип рабочего стола |
FLAT |
|
Диапазон перемещения осей XxYхZ (мм) |
2550 х 1300 х 650 |
|
Размеры рабочего стола (мм) |
2500 х 1250 |
|
Скорость движения осей |
|
|
«X, Y» (м/мин) |
40 |
|
«Z» (м/мин) |
30 |
|
Грузоподъемность рабочего стола с равномерной нагрузкой (кг) |
600 |
|
Макс. высота заготовки (мм) |
600 |
|
Количество вакуумных насосов (шт) |
2 |
|
Производительность каждого вакуумного насоса (м³/ч) |
210 |
|
Мощность каждого вакуумного насоса (кВт) |
7,5 |
|
Датчик автоматического измерения инструмента |
В к-те |
|
Занесение параметра коррекции длины инструмента в систему ЧПУ |
Автоматическое |
|
Фрезерные головы |
|
|
Модификация |
HITECO |
|
Кол-во шпинделей и инверторов к ним (шт) |
1 |
|
Рабочая частота вращения шпинделей (об/мин) |
24000 |
|
Тип охлаждения шпинделей |
Водяное |
|
Мощность шпинделей (S1) (кВт) |
11 |
|
Крутящий момент шпинделя (S1) (Нм) |
8,8 |
|
Смена инструмента |
Автоматическая |
|
Тип фиксации инструмента |
ISO-30, ER32 |
|
Кол-во одновременно установленных инструментов на голове (шт) |
1 |
|
Точность станка |
|
|
Точность позиционирования по X, Y, Z (мм/м) |
± 0,05 |
|
Повторяемость по осям X/Y/Z (мм/м) |
± 0,02 |
|
Магазин автоматической смены инструмента |
|
|
Количество (шт) |
1 |
|
Тип |
Карусельный |
|
Кол-во позиций (шт) |
8 |
|
Спецификация агрегатов |
|
|
Промышленный кондиционер для электрошкафа |
В комплекте |
|
Беспроводной пульт ручного управления |
В комплекте |
|
Автоматическая система смазки и ящик ЗИП |
В комплекте |
|
Стойка оператора/электрошкаф |
В комплекте |
|
Габаритные размеры (ДхШхВ) |
4500х2500х2600 |
|
Вес (кг) |
4800 |
Пятиосевые обрабатывающие центры с ЧПУ по дереву разработаны для всесторонней обработки сложных деталей, изготовленных из разнообразных материалов, применяемых в машиностроении, и подходит для единичного, мелкосерийного и серийного выпуска продукции. Оборудование позволяет создавать сложные детали, исключая необходимость их послойной обработки или соединения, что положительно сказывается на точности готового продукта и существенно сокращает время, затрачиваемое на производственный цикл.
![]() |
Станина представляет собой сварную конструкцию из конструктивной высокопрочной листовой стали, обеспечивающая стабильную и точную работу обрабатывающего центра. |
|
Рабочий стол модификация FLAT. Плоские рабочие столы имеют вакуумную подготовку и резьбовые отверстия для механического крепления изделий. |
![]() |
Пятиосевые обрабатывающие центры могут оснащаться двумя независимыми подвижными столами с программным управлением. Могут быть синхронизированы и работать в паре для обработки крупногабаритных деталей. |
![]() |
Шпиндель HITECO с максимальной частотой вращения 24 000 об/мин. |
|
Магазин автоматической смены инструмента. |
|
Сервосистема YASKAWA обеспечивает высокую точность перемещения по осям. |
|
Применяются только качественные электрокомпоненты Schneider Electric. |
|
Линейные направляющие HIWIN. |
![]() |
Система ЧПУ и интерфейс оператора: Syntec + промышленный ПК на базе Windows. Постпроцессор для программного обеспечения: SolidCAM. |
Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
