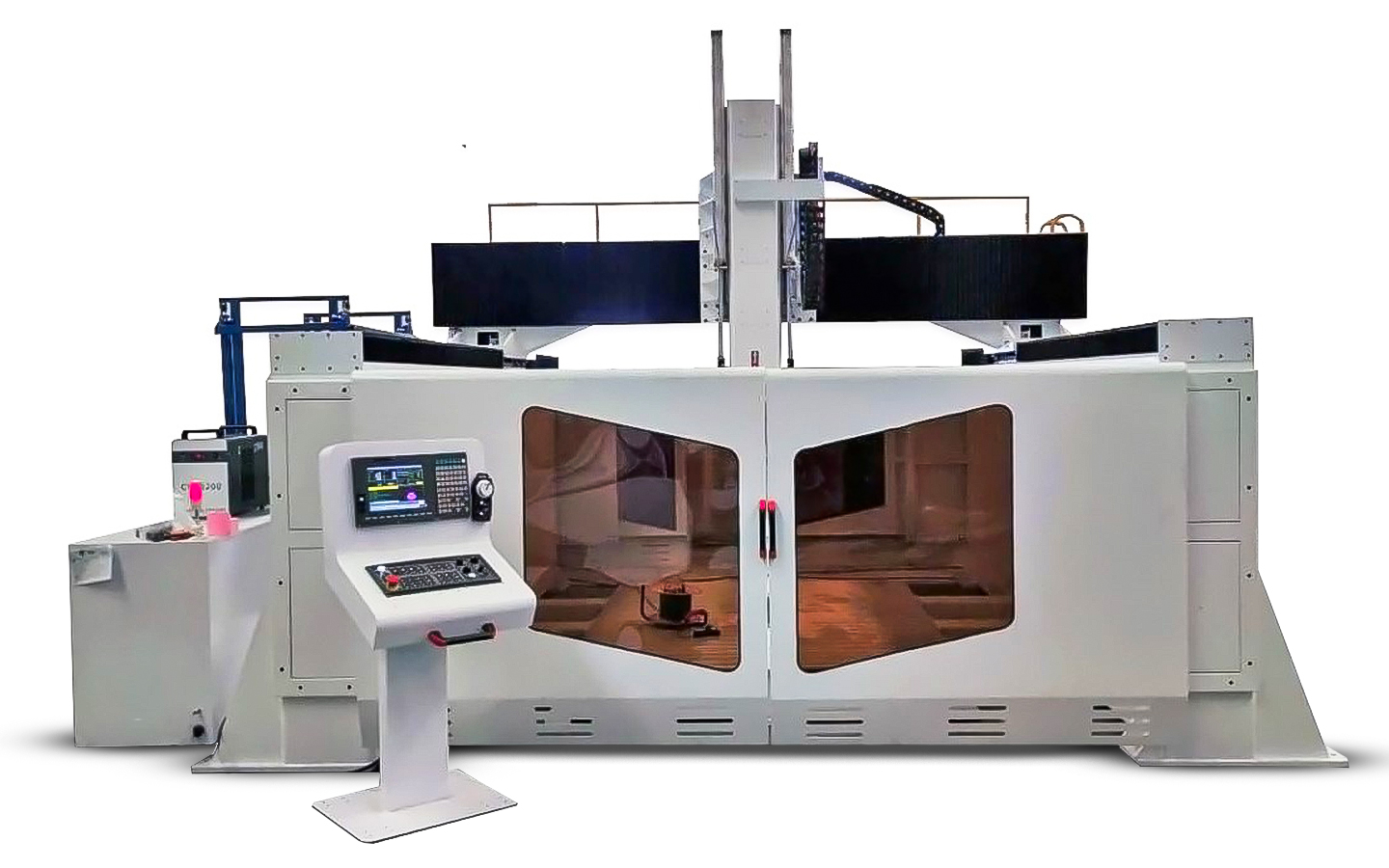

Фрезерный пятиосевой обрабатывающий центр с ЧПУ HARTMANN 5Z-32.26
3200/2600/1100 мм
Шпиндель: 17 кВт,
до 24 000 об/мин
Вес: 15000 кг
- Технические характеристики
- Комплектация
- Видео
- Доставка
| Наименование параметров |
Ед. изм. |
Значение |
|
Перемещение по оси X |
мм |
3200 |
|
Перемещение по оси У |
мм |
2600 |
|
Перемещение по оси Z |
мм |
1100 |
|
Перемещение по оси A |
град |
±110° |
|
Перемещение по оси C |
град |
±365° |
|
Скорость перемещения по оси X |
м/мин |
80 |
|
Скорость перемещения по оси У |
м/мин |
80 |
|
Скорость перемещения по оси Z |
м/мин |
40 |
|
Скорость перемещения по оси А |
м/мин |
30 |
|
Скорость перемещения по оси С |
м/мин |
30 |
|
Точность позиционирования по оси X |
мм/м |
±0,03 |
|
Точность позиционирования по оси Y |
мм/м |
±0,03 |
|
Точность позиционирования по оси Z |
мм/м |
±0,03 |
|
Мощность шпинделя |
кВт |
17 |
|
Крутящий момент |
Нм |
13,5 |
|
Максимальные обороты шпинделя |
об/мин |
24000 |
|
Размеры рабочего стола |
мм |
3040х2240 |
|
Автоматическая смена инструмента |
шт |
8 |
|
Габариты станка |
м |
8500х6900х4700 |
|
Масса станка |
кг |
15000 |
Основной задачей использования обрабатывающих центров является высвобождение рабочего персонала, задействованного на одно-операционных станках, снижение человеческого фактора, влияющего на производство, снижение брака продукции и ее себестоимости, при этом повышения качества готовых изделий. Стоит отметить, что возможности 5-ти осевых обрабатывающих центров, практически безграничны и Вы сможете производить любые изделия.
ПРИМЕРЫ ГОТОВОЙ ПРОДУКЦИИ

![]() |
Система управления Syntec, включая функцию RTCP. |
![]() |
Применяются только качественные электрокомпоненты Schneider Electric. |
![]() |
Линейные направляющие T-WIN. |
![]() |
Шпиндель HITECO с максимальной частотой вращения 24000 об/мин. |
![]() |
Сервосистема YASKAWA обеспечивает высокую точность перемещения по осям. |
![]() |
Рабочий стол с Т-пазами. |
ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ
|
Шпиндель имеет собственный охлаждающий блок и очистку инструмента сжатым воздухом |
Наличие |
|
Ограждение со всех сторон |
Наличие |
|
Стальная рама стола с механическим креплением |
Наличие |
|
Автоматический кожух удаления стружки вокруг шпинделя |
Наличие |
|
Автоматическая смазка направляющих |
Наличие |
|
Защитные гофры по осям XYZ |
Наличие |
|
Датчик измерения инструмента |
Наличие |
|
Датчик измерения заготовки |
Наличие |
|
Система ЧПУ |
Наличие |
|
Пульт управления |
Наличие |
|
Пылезащитный шкаф управления с системой кондиционирования |
Наличие |
|
Рабочий стол с Т-пазами |
Наличие |
Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
