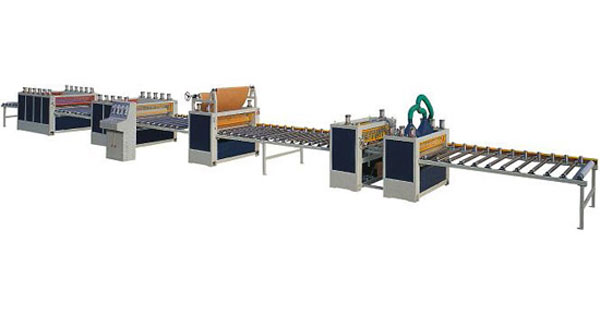

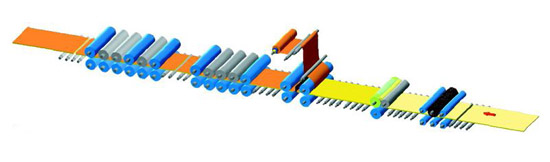

Применяется для облицовывания рулонными пленочными материалами плит с использованием вальцовых прессов и последующим отверждением клеевого слоя различными способами. В технологическом процессе облицовывания присутствуют такие процессы: подача заготовок к рабочему узлу станка; очистка поверхности заготовки от пыли; нанесение клея; облицовывание на 2-х роликовом узле; прижим на узле прикатки 5-и роликовом; повторный прижим на узле прикатки 6-и роликовом; изъятие облицованных заготовок. Заготовки вручную укладываются на роликовый стол, который подает их в узел очистки от пыли. Далее заготовки поступают в узел нанесения клея. Нанесение клея производится роликом. Далее заготовки подаются на узел облицовывания, где рулонный облицовочный материал направляется и прикатывается роликами к поверхности заготовки. После этого заготовки направляются на узел прикатки №1 и далее на узел прикатки №2. Остановка работы производится вручную.
– 1 шт. (Ø190/Ø116, тип прижимного устройства:
пневматический, общая мощность 0,75 КВт, масса 600 кг)
– 1 шт. (Ø215/Ø154, тип прижимного устройства:
пневматический, общая мощность 2,95 КВт, масса 800 кг)
, – 1 шт. (Ø215, тип прижимного устройства:
пневматический, общая мощность 2,95 КВт, масса 1200 кг)
– 1 шт. (Ø215, тип прижимного устройства:
пневматический, 3 горячих ролика прикатки 3х2,0 КВт, температура от 0 до 100 С, общая мощность 8,95 КВт, масса 2500 кг)
– 1 шт. (Ø215, тип прижимного устройства:
пневматический, 3 горячих ролика прикатки 3х2,0 КВт, температура от 0 до 100 С, общая мощность 8,95 КВт, масса 3000 кг)
| Максимальная ширина заготовок (мм) | 1220 (1860 - опция) |
| Длина заготовок (мм) | от 600 |
| Толщина заготовки (мм) | 2-35 |
| Скорость подачи (м/мин) | 2-25 |
| Напряжение (В) | 380 |
| Частоста (Гц) | 50 |
| Суммарная мощность (КВт) | 24,55 |
| Давление воздуха (МПа) | 0,6 |
| Ширина материала для облицовывания (бумага, ПВХ пленка) (мм) | 1280 |
| Температура нагрева (С) |
100 |
| Габаритные размеры линии (мм) | 23000х1900х1600 |
| Масса линии (кг) | 8100 |
