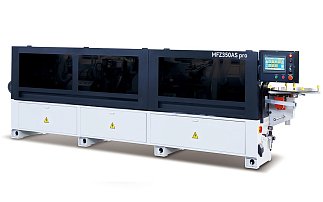

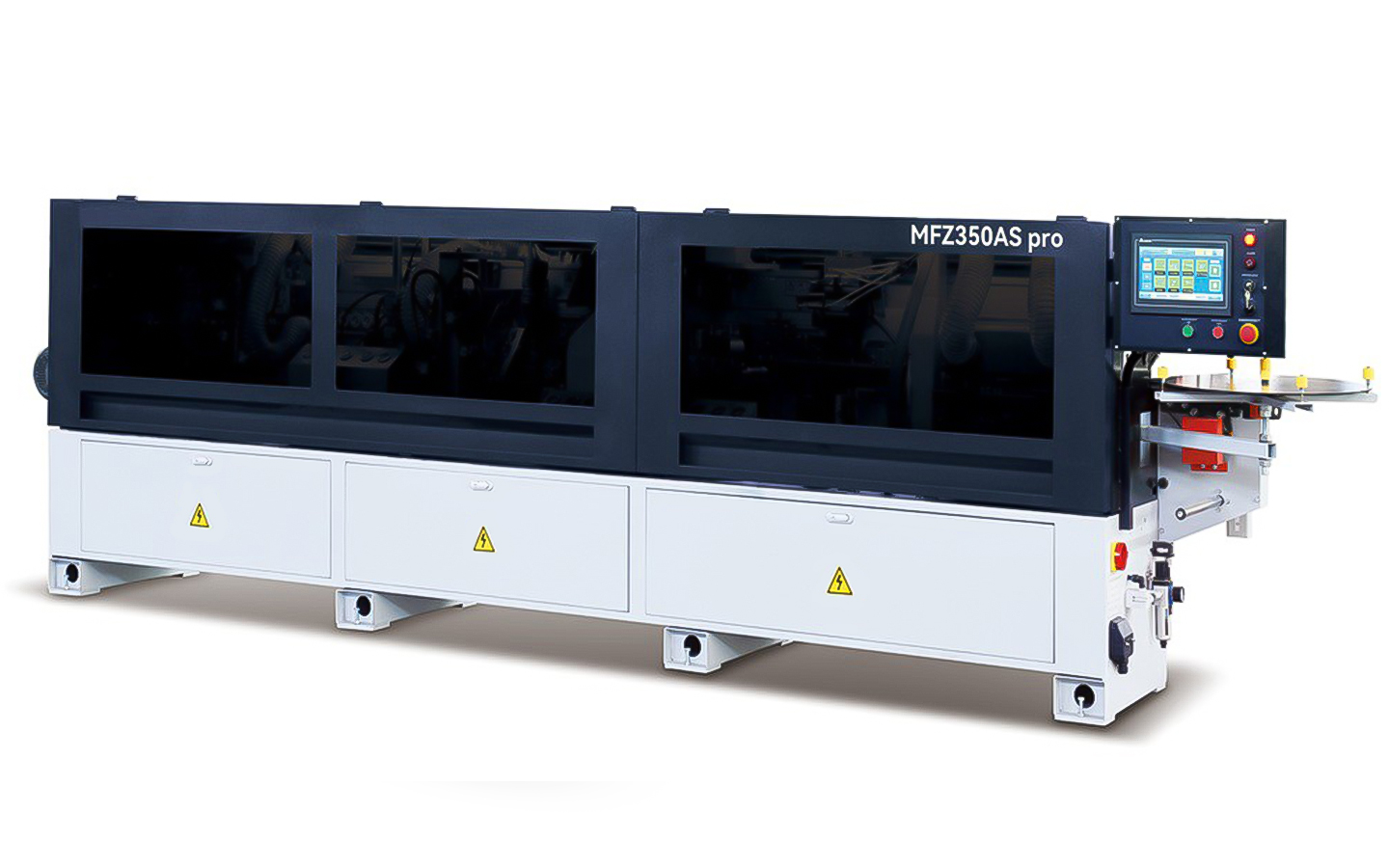

Односторонний кромкооблицовочный станок ALTERA предназначен для оклейки прямоугольных заготовок различными кромочными материалами: ПВХ, ABС, акриловые.
АГРЕГАТНАЯ ОСНАСТКА
- система управления Delta
Cистема управления по путевым точкам
- нанесения разделительного состава
- фуговально-фрезерный агрегат, двигатели 2 х 1,8 кВт
Пневматическая перестановка – 2 позиции
- быстросъемный клеевой бачок (верхнее расположение)
- зона прижима 4 ролика
Пневматическая перестановка – 2 позиции
- торцовочный агрегат 2 х 0,37 кВт
- чистовой фрезерный агрегат 2 х 0,75 кВт
Пневматическая перестановка – 2 позиции
- загрегат скругления углов (ROUND) 1 х 0,75 кВт
- цикля радиусная (пневмо вкл/искл)
- продувочная форсунка на радиусном циклевальном агрегате
- цикля клеевого шва (пневмо вкл/искл)
- нанесения моющего состава
- полировальный агрегат 2 х 0,37 кВт
БАЗОВЫЙ СТАНОК
- цельная станина для монтажа агрегатной техники
- левая упорная сторона
- окраска структурным лаком
- переставляемая входная линейка
- верхний прижим:
- ролики с подшипниками установленные со смещением в 2 ряда
- перестановка по высоте по средством привода с блока управления
- система транспортировки заготовок:
- цепь с прорезиненными подушками
- прецизионные закаленные ходовые и направляющие поверхности
- пневматический стопор подачи деталей, срабатывает по блоку управления
- опора для заготовок с роликовой шиной
- шумозащитный кожух
- аспирационные патрубки на каждом агрегате
- бункер для стружки с сеткой для отделения стружки с циклевального агрегата
АГРЕГАТНАЯ ОСНАСТКА
|
СИСТЕМА НАНЕСЕНИЯ РАЗДЕЛИТЕЛЬНОГО СОСТАВА НА ЗАГОТОВКУ
- агрегат состоит из двух форсунок, нанесение сверху и снизу детали
|
|
ФУГОВАЛЬНО-ФРЕЗЕРНЫЙ УЗЕЛ
- для предварительной прифуговки заготовки перед приклеиванием кромки для удаления сколов и ступеньки от подрезной пилы,
- 2 мотора по 1,8 кВт, 12.000 об/мин (первый мотор работает в направлении подачи, второй против - для удаления сколов), макс. припуск на обработку 3 мм.
- вертикальная регулировка шпинделей ±5 мм
- механическое управление в горизонтальной плоскости.
- оснащается инструментом:
- 2 алмазные фуговальные ножевые головки с быстросменными ножами
- диаметр 125 х 43 х 30 мм, Z = 3
- максимальная толщина заготовки 43 мм
- патрубки пылеудаления 100 мм – 2 шт
- пневматическая перестановка – 2 позиции
|
|
ИНФРАКРАСНАЯ ЛАМПА НАГРЕВА
- для предварительного прогрева торца заготовки
|
|
ОКЛЕИВАЮЩАЯ ЧАТЬ
- быстросменный клеевой бачок, верхнее расположение
- для слива клея или очистителя предусмотрена направляющая и приставной бачок
- специальное внутреннее антипригарное покрытие
- быстрая смена бачка
- тонкая регулировка количества наносимого клея
- пневматическая перестановка дозирующей заслонки
- регулировка температуры в клеевой ванне происходит через Delta-систему
- автоматическое понижение температуры в клеевом бачке при временной остановке станка
МАГАЗИН
- опорная тарелка для рулонов\
- ограничитель высоты
ГИЛЬОТИНА
- гильотина для отрезания кромочного материала до 3 мм от рулона
|
|
ОПЦИЯ:
ПЛАВИТЕЛЬ
- объем около 10 л
- подача гранулированного клея в плавитель посредством пневматики из бункера.
БУНКЕР
|
|
ЗОНА ПРИЖИМА
- зона прижима 4 ролика.
первый - главный приводной 100 мм, хромированный три дожимных 70 мм – хромированные
- цифровой счетчик для установки зоны прижима на толщину кромочного материала
- очищающие скребки на каждом ролике
ПНЕВМАТИЧЕСКАЯ ПЕРЕСТАНОВКА – 2 ПОЗИЦИИ
|
|
ТОРЦОВОЧНЫЙ АГРЕГАТ
- для торцовки переднего и заднего свеса
- тянущий рез
- обрезиненные копиры
- 2 мотора по 0,37 кВт 10.800 об/мин
- пилы 100 х 22 х 3,0/2,0 мм, Z = 20
- поворот пил 10 градусов
- кожух стружкоудаления
- диаметр патрубка стружкоудаления 75 мм
|
|
ЧИСТОВОЙ ФРЕЗЕРНЫЙ АГРЕГАТ
- 2 мотора по 0,75 кВт, 10.800 об/мин
- для фрезерования верхнего и нижнего свесов кромочного материала
- вертикальное и горизонтальное ощупывание
- дисковый копир в пласть
- плавающий дисковый копир в торец
- вертикальный верхний копир для обработки панелей с чашечными отверстиями (нестинговый копир)
- цифровые счетчики для настройки агрегата
- перестановка по высоты вместе с верхним прижимом
- два двигателя с наклоном до 45°
- выбор двух рабочих позиций:
-
позиция 1: фасочное или радиусное фрезерование
-
позиция 2: прямое фрезерование
- все моторы оснащаются цифровой индикацией позиции для быстрой перестановки
- 2 комбинированные фрезы
- максимальная толщина кромочного материала 3 мм
- инструмент Z6 R2, Ø68 х Ø16 х H13, сменные пластины
- диаметр патрубков стружкоудаления 75 мм
ПНЕВМАТИЧЕСКАЯ ПЕРЕСТАНОВКА – 2 ПОЗИЦИИ
|
|
АГРЕГАТ СКРУГЛЕНИЯ УГЛОВ (ROUND)
- для фрезерования передних кромок деталей "пост-форминг" и скругления углов на толстых кромках ПВХ
- один мотор 0,75 кВт, 10.800 об/мин
- инструмент Z4 R2, Ø70 х Ø16 х H16, сменные пластины
- толщина кромки макс. 3 мм (радиус)
- осциллирующий копир
- диаметр патрубка стружкоудаления 75 мм
|
|
РАДИУСНЫЙ ЦИКЛЕВАЛЬНЫЙ АГРЕГАТ
- обработка верхней и нижней пласти
- ощупывание сверху, снизу и сбоку
- плавающий дисковый копир в торец
- дисковый копир в пласть
- вертикальный верхний копир для обработки панелей с чашечными отверстиями (нестинговый копир)
- цифровые счетчики для настройки агрегата
- макс. толщина кромочного материала 3 мм
- перестановка верхнего устройства по высоте с механизмом верхнего прижима
- инструмент двухсторонний R=2
- вертикальный верхний копир для обработки панелей с чашечными отверстиями
- диаметр патрубков стружкоудаления 75 мм
- бункер/накопитель с решеткой для отсеивания крупной стружки пвх
|
|
ПРОДУВОЧНАЯ ФОРСУНКА НА РАДИУСНОМ ЦИКЛЕВАЛЬНОМ АГРЕГАТЕ
- агрегат оснащен двумя продувочными форсунками сверху и снизу.
- срабатывание по таймеру
ПНЕВМАТИЧЕСКИЙ ОТВОД РАДИУСНОГО ЦИКЛЕВАЛЬНОГО АГРЕГАТА
- электро-пневматический боковой отвод агрегата с циклей
|
|
ЦИКЛЕВАЛЬНЫЙ АГРЕГАТ КЛЕЕВОГО ШВА
-
Для удаления остатков клея в районе клеевого шва
- Ощупывание сверху и снизу. 2 ножа.
ПНЕВМАТИЧЕСКИЙ ОТВОД ЦИКЛЕВАЛЬНОГО АГРЕГАТА КЛЕЕВОГО ШВА
- электро-пневматический боковой отвод агрегата с циклей
|
|
СИСТЕМА НАНЕСЕНИЯ МОЮЩЕГО СОСТАВА НА ЗАГОТОВКУ
- агрегат состоит из двух форсунок, нанесение сверху и снизу детали.
|
|
ПОЛИРОВАЛЬНЫЙ АГРЕГАТ
- 2 мотора по 0,37 кВт, 200 Гц, 1.350 об/мин
- для смягчения кромок сверху и снизу
- перестановка по высоты вместе с верхним прижимом
- 2 полировальных диска 150 x 50 мм
|
|
СИСТЕМА УПРАВЛЕНИЯ DELTA
Система управления Delta с сенсорным экраном, для простого и удобного программирования и обслуживания.
- интерфейс на русском языке
- поворотный пульт на входе в станок
- большой 10-дюймовый графический дисплей для оптимального управления касанием непосредственно с экрана
- индикация важнейших истинных и заданных состояний станка
- система управления по путевым точкам
- переключение в режиме online для использования различных иностранных языков
- анализ производственных данных для учета рабочего времени, длины кромки и количества заготовок в виде ежедневных и общих значений
- возможность сохранения индивидуальных программ
|
|
ЭЛЕКТРОННОЕ ОСНАЩЕНИЕ
- рабочее напряжение 400 Вольт, 3 фазы, 50 гц
- шкаф управления
- модульное исполнение
- допустимая температура окружающей среды: мин. + 15 / макс. + 35 градусов Цельсия
- при колебаниях напряжения в сети более чем на ± 15 % на месте эксплуатации необходима установка стабилизатора напряжения
|
