Сверлильно-присадочная линия "4+1" на базе сверлильно-присадочных станков с ЧПУ DS-5
Сверлильно-присадочная линия "4+1" на базе сверлильно-присадочных станков с ЧПУ DS-5
Артикул: 6832
Длина заготовки: 250 - 2800 мм
Ширина заготовки: 50 - 1200 мм
Толщина заготовки: 9 - 60 мм
Длина линии: 14500 мм
Ширина заготовки: 50 - 1200 мм
Толщина заготовки: 9 - 60 мм
Длина линии: 14500 мм
Цена: по запросу
- Технические характеристики
- Комплектация
- Доставка
|
Модель |
DS-5 |
|
Длина заготовки (мм) |
250-2800 |
|
Ширина заготовки (мм) |
50-1200 |
|
Толщина заготовки (мм) |
9-60 |
|
Ширина заготовок для пазования (мм) |
50-850 |
|
Размер пильного диска (мм) |
120х20х4 |
|
Скорость перемещения захватов заготовки (м/мин) (Х) |
140 |
|
Макс. скорость по оси (м/мин) (Y) |
90 |
|
Макс. скорость по оси (м/мин) (Z) |
50 |
|
Кол-во вертикальных шпинделей (Верхняя группа) |
13+13 |
|
Кол-во горизонтальных шпинделей (Верхняя группа) |
6+6 |
|
Кол-во вертикальных шпинделей (Нижняя группа) |
9 |
|
Фрезерный узел (верхний + нижний) (КВт) |
5,5+3,5 |
|
Шпиндель присадочной группы (КВт) |
2,2х3 |
|
Диаметр аспирационного патрубка (мм) |
200х2+100х2 |
|
Размеры станка (мм) (ДхШхВ) |
7100х2855х2190 |
|
Установленная мощность (КВт) |
30 |
|
Размеры линии (мм) (ДхШхВ) |
14500х7800х4020 |

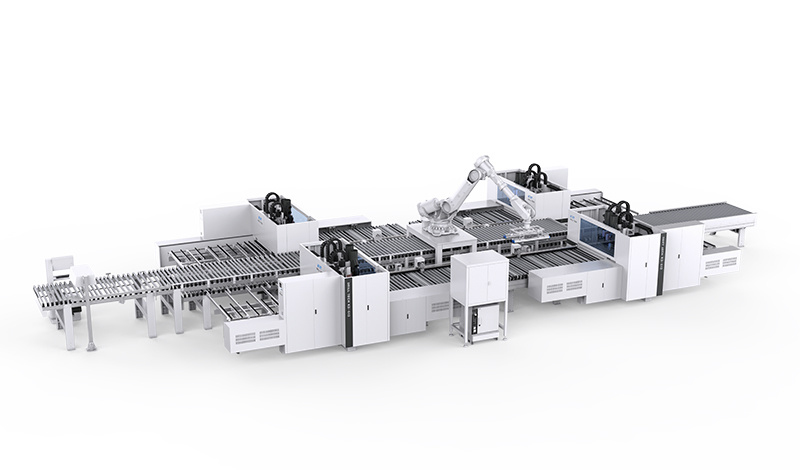

Роботизированный сверлильно-присадочный комплекс "4+1" на базе сверлильно-присадочного центра с ЧПУ KD-612MHSA предназначен для высокоточного сверления глухих и сквозных отверстий в плоскостях и торцах мебельных деталей в проходном режиме, по заданной карте присадки. Мощный вертикальный прижим станка надежно позиционирует заготовку и работает синхронно со сверлильным узлом. Передвижные плиты в зоне сверления станка позволяют выполнять сквозную фрезеровку.
- Сверление заготовок с 6 сторон.
- Фрезерование сверху и снизу заготовки.
- Система сканирования штрихкодов на входе.
- Интеграция с любыми современными автоматическими системами.
- Робот производства швейцарской компании ABB.
- Робот укомплектован вакуумной системой SCHMALZ.
- Мощные и надежные конвейерные привода
- Интеллектуальная система распределения заготовок.
- Система визуального контроля и мониторинг состояния.
- Система адаптирована для работы с программами: GIBLAB и Базис.

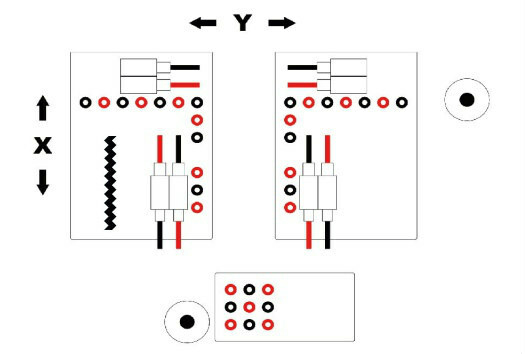

Схема сверлильных групп
|
Установленная на кронштейне автономная смарт-камера в автоматическом режиме сканирует все проходящие штрих-коды. |
|
На станке установлены 3 сверлильные группы на: 12 – горизонтальных шпинделей, 33 – вертикальных шпинделей (24 – сверху, 9 – снизу). |
|
В стандартной комплектации установлены 2 фрезерных узла. |
|
Станок может производить одновременную обработку двух панелей, причем сверху и снизу, в рамках одного рабочего цикла, благодаря возможности сверления с 6-ти сторон. |
|
2 фрезерных шпинделя для пропиливания прямолинейных и криволинейных пазов. |
|
Пазовальный узел с пилой. |
 |
Сверлильно-присадочный центр с ЧПУ оснащен автоматическим роликовым конвейером с системой позиционирования заготовки. |
|
Позиционирование заготовки на станке осуществляется благодаря автоматическому боковому выравнивателю. |
Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
