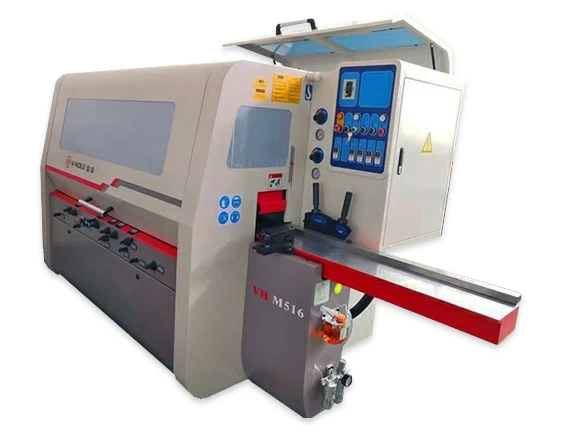

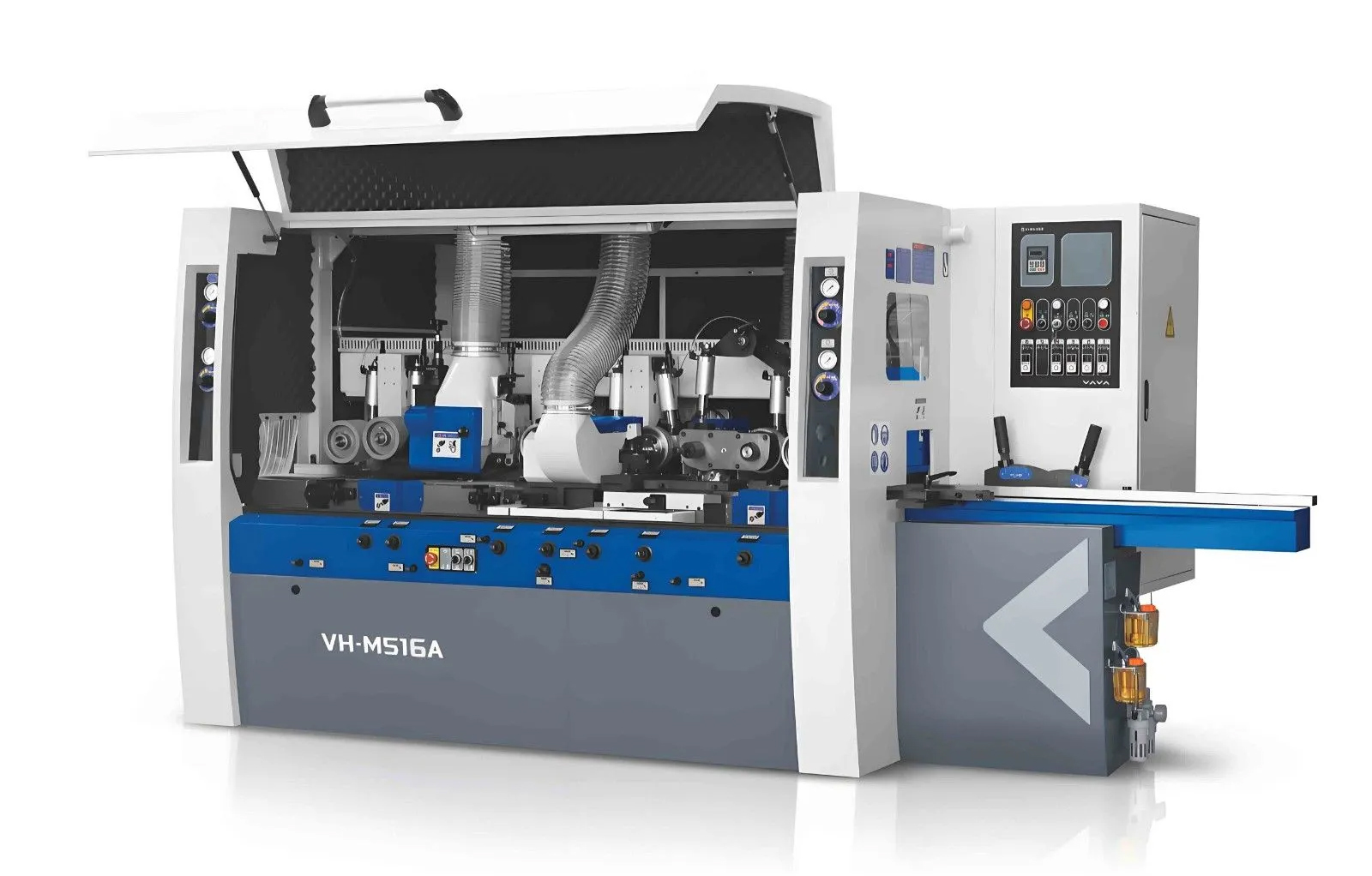

Четырехсторонний 5-ти шпиндельный станок VH-M516
- Технические характеристики
- Видео
- Доставка

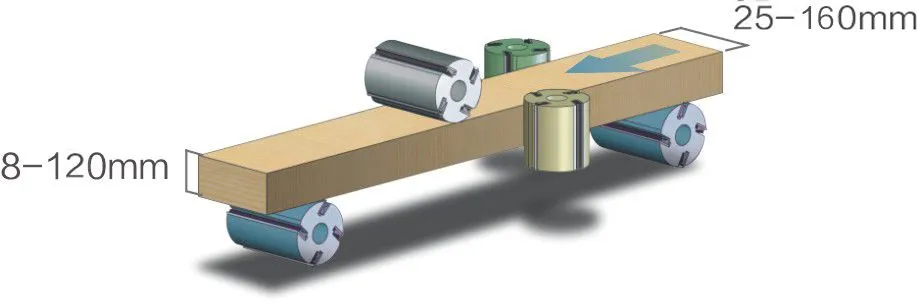

Пятишпиндельные четырехсторонние станки VH-M516 предназначены для плоскостной и профильной обработки заготовок с четырех сторон за один проход с целью получения изделий точной геометрической формы.
Станок дополнительно комплектуется
- Установка универсальных шпинделей с возможностью поворота на 360 градусов
- Установка пильного шпинделя
- Увеличение частоты оборотов шпинделей до 9000 об/мин
- Увеличение скорости подачи до 45 м/мин
- Автоматическая система подачи заготовок
- Увеличение мощности электродвигателей
- Установка электронной системы позиционирования шпинделей
- Установка автоматической системы смазки стола
Технические особенности четырехстороннего станка
![]() |
Разработанный по самым высоким стандартам пульт управления позволяет контролировать как весь станок в целом, так и отдельно каждый узел. |
|
Приемный стол, покрытый слоем высококачественного хрома (0,3 мм), значительно повышает ресурс станка и уменьшает трение между столом и заготовкой. Регулировка стола по вертикали и горизонтали осуществляется рычагами настройки. |
|

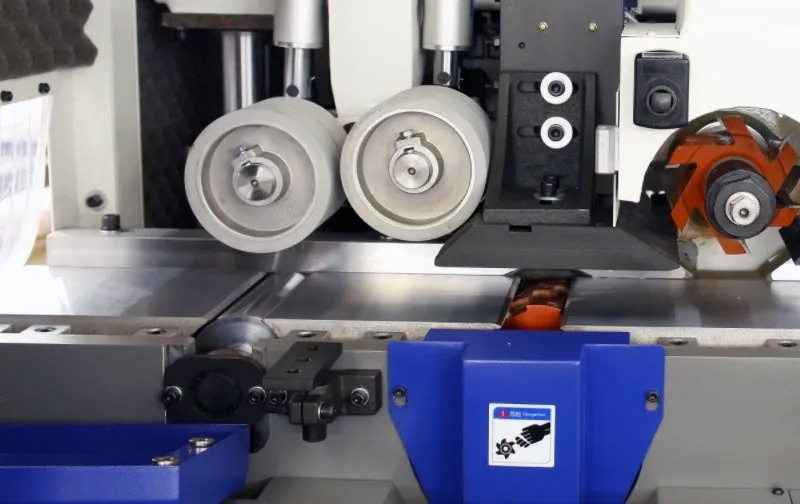

Полиуретановые верхние и нижние вальцы на выходе обеспечивают качество обработанных заготовок самых мягких пород. |
![]() |
Мощные приводные верхние и нижние вальцы обеспечивают постоянную плавную подачу деталей любого сечения, а боковые прижимные вальцы гарантируют жесткое базирование заготовки. |
|

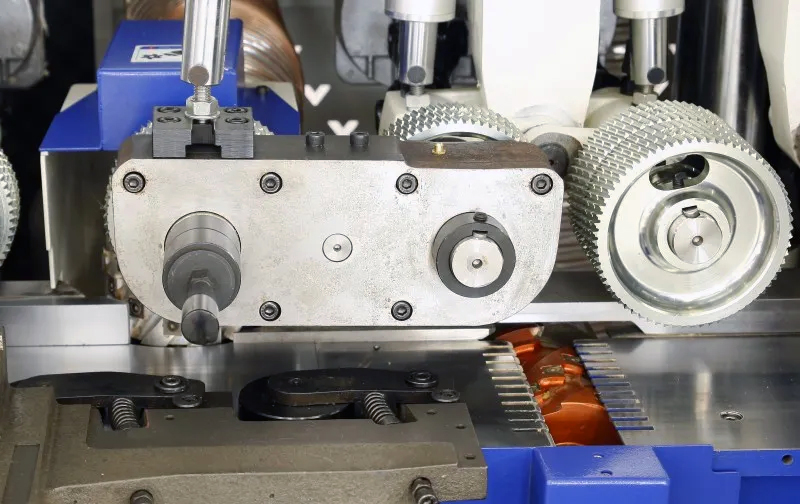

Устройство подачи коротких заготовок позволяет обрабатывать детали длиной от 200 мм. Приводные хромирование вальцы, расположенные по всей длине, исключают возможность прекращения плавной подачи заготовки. |
|

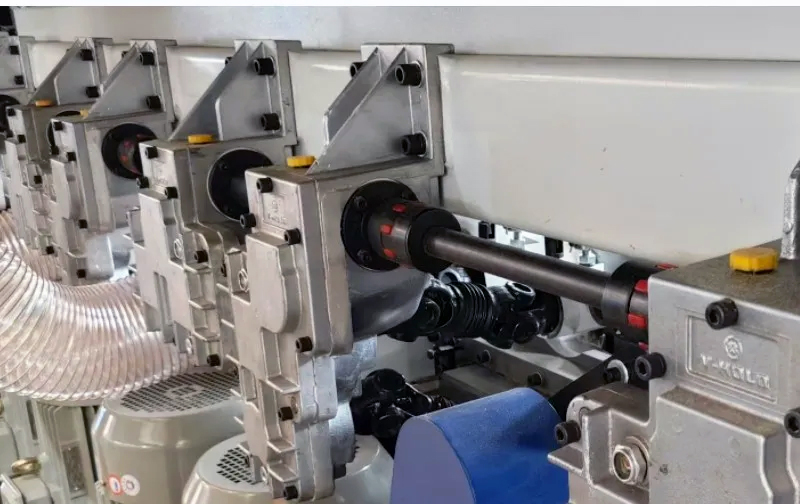

Плавная подача в зону обработки гарантируется вариатором Kawasaki (Япония). Усиленный безлюфтовый редуктор, через систему нижних и верхних карданных валов, обеспечивает мощную и стабильную подачу заготовок. |
|

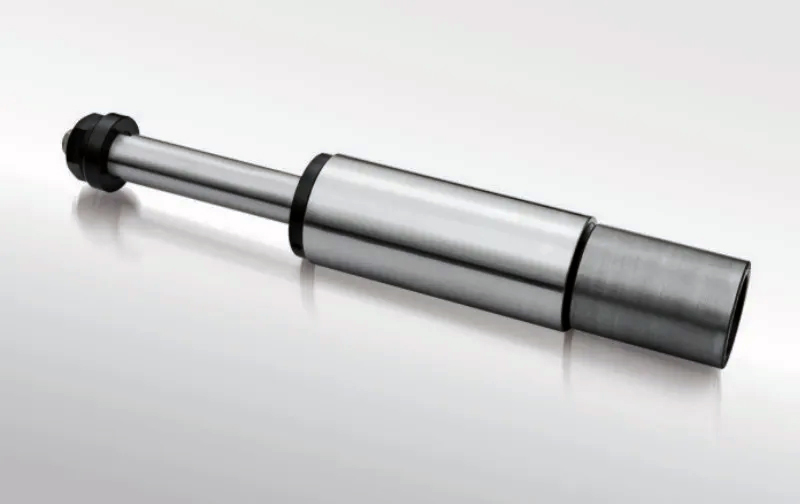

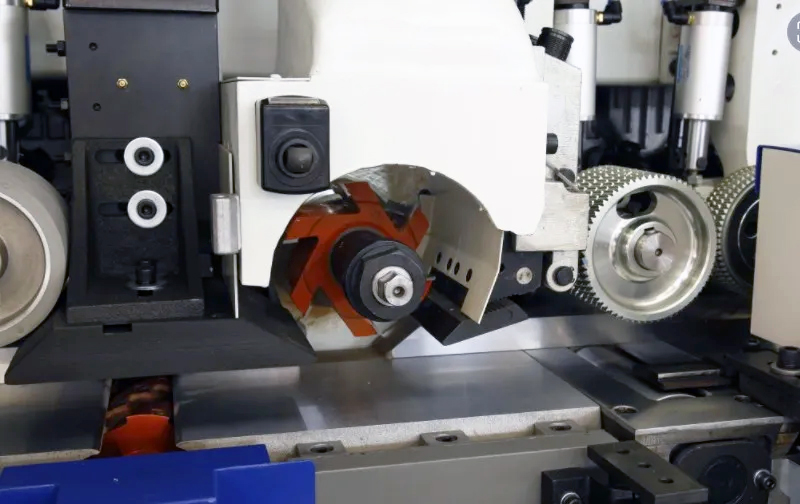

Высокоточные шпинделя прошедшие прецизионную обработку комплектуются подшипниками SKF, что позволяет пользователям получать безупречное качество строганной поверхности. |
|

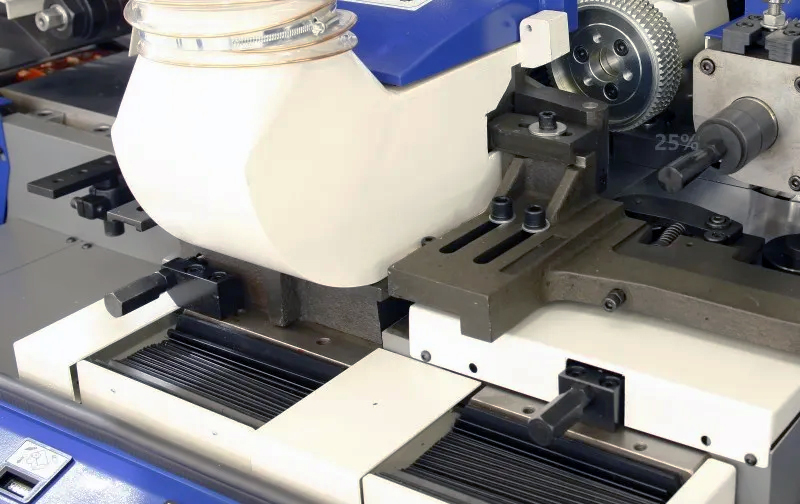

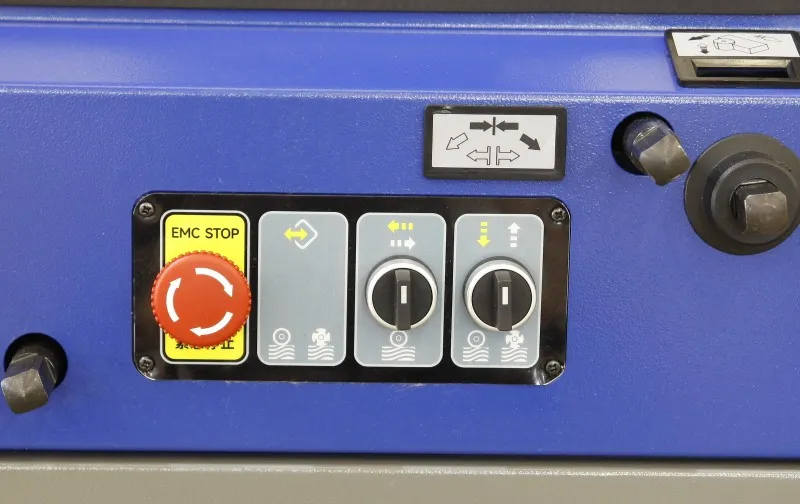

Устройство управления станком выполнены в соответствие с новейшими требованиями по эргономике и безопасности. Система позиционирования шпинделей расположена на передней панели станка и на каждом шпинделе, что упрощает наладку и перенастройку станка. |
![]() |

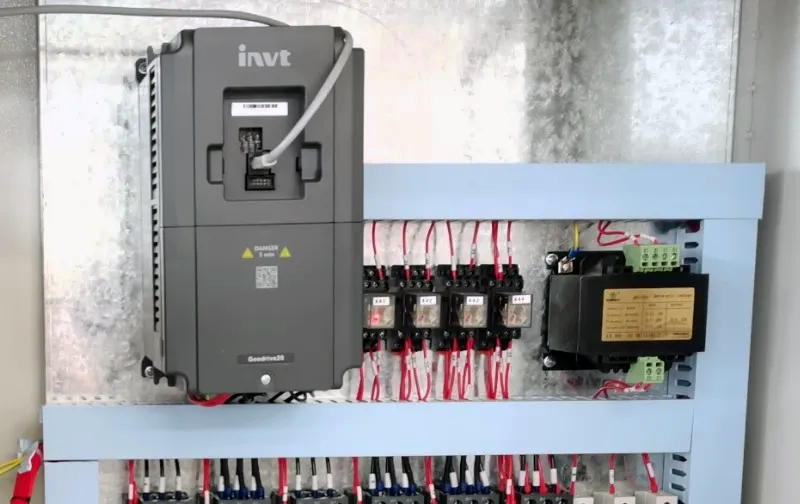

Одним из важных составляющих надежности станка является его электрическая часть. Все комплектующие поставляют такие известные компании как «Siemens», «Schneider» (Германия). Монтаж электронных компонентов соответствует сертификату CE. |
|
Централизованная система смазки узлов и подающего стола осуществляется встроенными насосами, что значительно упрощает обслуживание станка. |
|
Электронное устройство изменения скорости подачи, предназначено для плавной регулировки скорости подачи заготовок. |
| Технические характеристики | |
| Количество шпинделей (шт) | 5 |
| Длина обрабатываемой заготовки (мм) | от 200 |
| Ширина обработки (мм) | 18-160 |
| Высота обработки (мм) | 8-120 |
| Скорость подачи (м/мин) | 6-36 |
| Частота вращения шпинделей (об/мин) | 6500 |
| Мощность двигателя подачи (КВт) | 3,0 |
| Мощность нижнего шпинделя (КВт) | 4,0 |
| Мощность правого шпинделя (КВт) | 4,0 |
| Мощность левого шпинделя (КВт) | 5,5 |
| Мощность верхнего шпинделя (КВт) | 5,5 |
| Мощность 2-го нижнего шпинделя (КВт) | 4,0 |
| Мощность двигателя подъема траверсы (КВт) | 0,75 |
| Суммарная мощность (КВт) | 26,55 |
| Диаметр шпинделей (мм) | 40 |
| Диаметр инструмента на 1-ом шпинделе (мм) | 125 |
| Диаметр инструмента на вертикальных шпинделях (мм) | 125-160 |
| Диаметр инструмента на горизонтальных шпинделях (мм) | 125-160 |
| Диаметр подающего ролика (мм) | 140 |
| Диаметр вытяжного патрубка (мм) | 140 |
| Габаритные размеры (мм) | 3200х1400х1700 |
| Масса станка (кг) | 2500 |
Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
