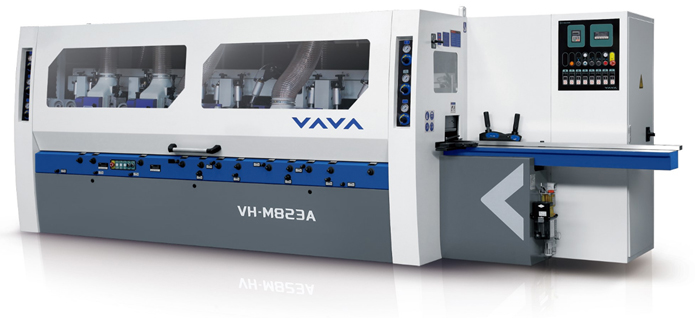

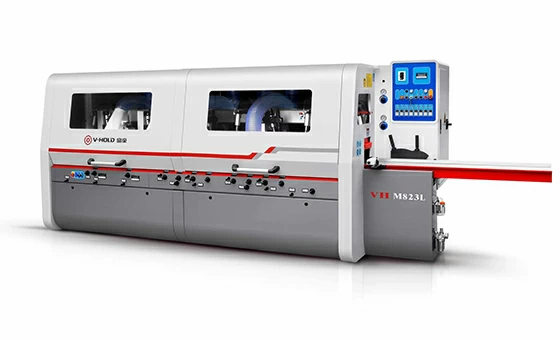

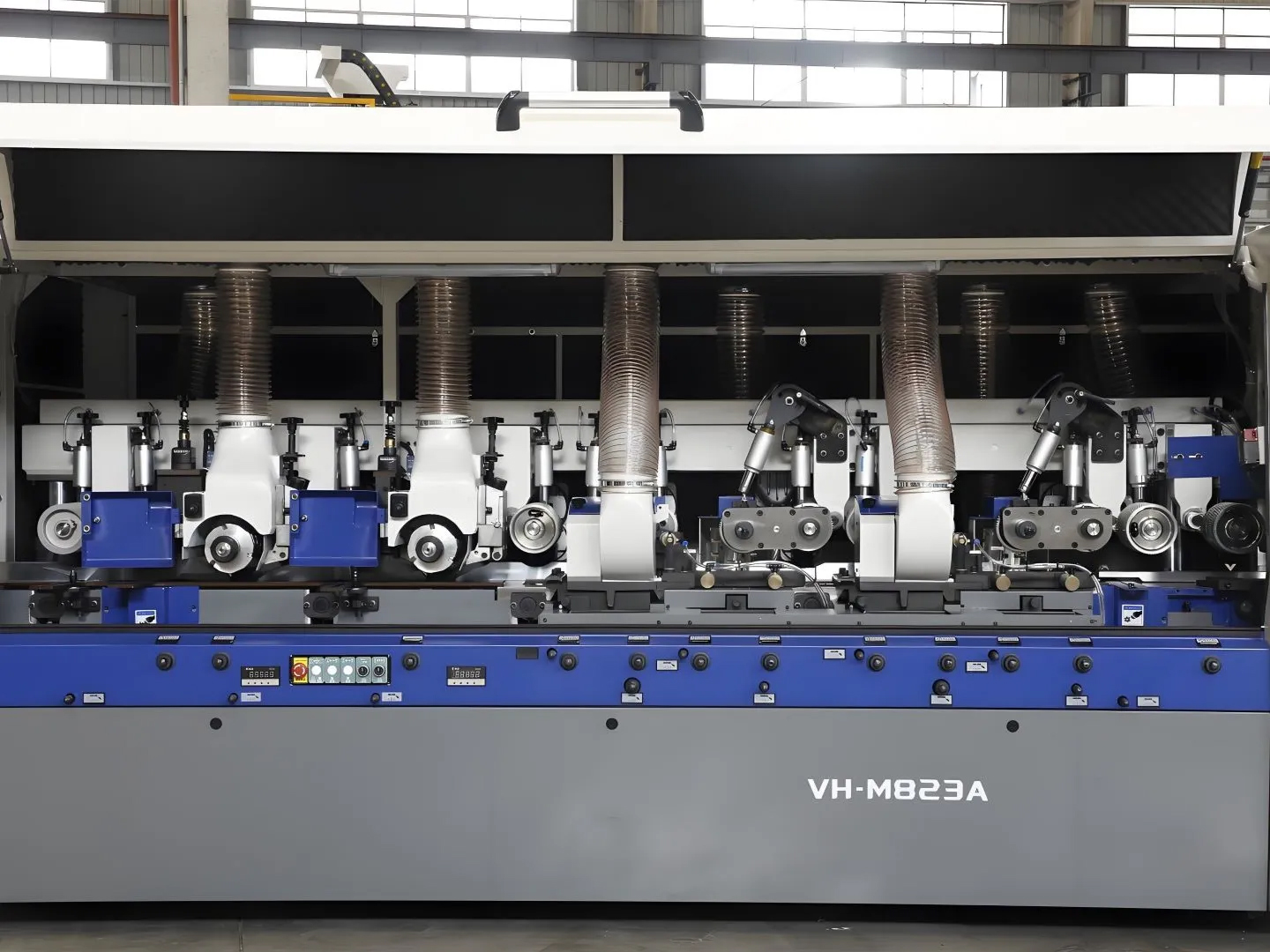

Четырехсторонний продольно-фрезерный станок V-HOLD VH-M823L
- Технические характеристики
- Доставка

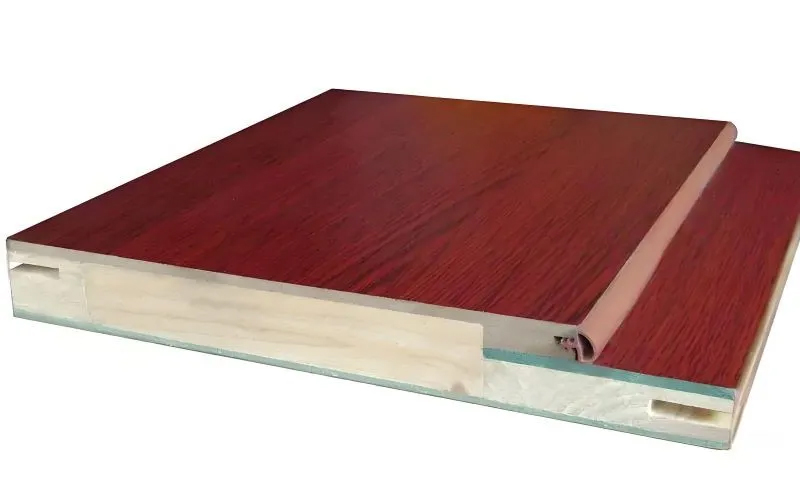

Профессиональная серия. Это прекрасное сочетание высокой надежности деревообрабатывающего станка с высокими техническими характеристиками и высшим качеством обработки деревянных заготовок. Идеальное решение для цеха деревообработки по цене и качеству. Предназначены для сложной профильной обработки заготовок с целью получения высококачественных изделий за один проход, после обработки на станке отпадает необходимость в последующем шлифовании профилированных и строганных поверхностей. V-HOLD - это сбалансированное расположение на всей протяженности станка рабочих узлов. которое обеспечивает плавное прохождение заготовки максимальных сечений.
Станок дополнительно комплектуется
- Установка универсальных шпинделей с возможностью поворота на 360 градусов
- Установка пильного шпинделя
- Увеличение частоты оборотов шпинделей до 9000 об/мин
- Увеличение скорости подачи до 45 м/мин
- Автоматическая система подачи заготовок
- Увеличение мощности электродвигателей
- Установка электронной системы позиционирования шпинделей
- Установка автоматической системы смазки стола
Технические особенности
![]() |

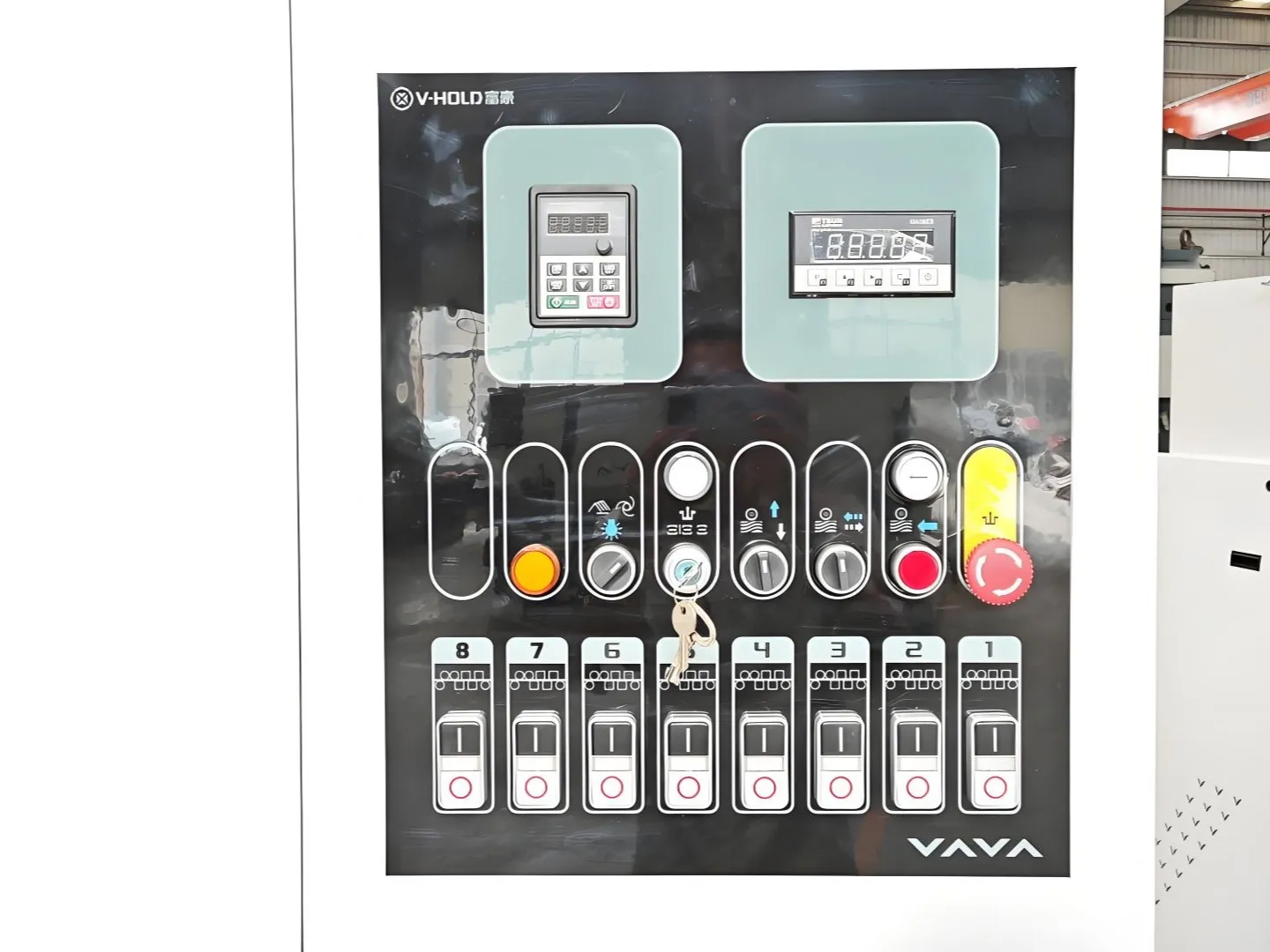

Пульт управления для четырехстороннего деревообрабатывающего разработан по самым высоким стандартам. Пульт управления позволяет контролировать как весь станка в целом, так и отдельно каждый узел. |
![]() |
Приемный стол, покрытый слоем высококачественного хрома. Толщина слоя более 0,3 мм. Хромовое покрытие значительно повышает ресурс станка и уменьшает трение между столом и заготовкой. Регулировка стола по вертикали и горизонтали осуществляется рычагами настройки. |
![]() |

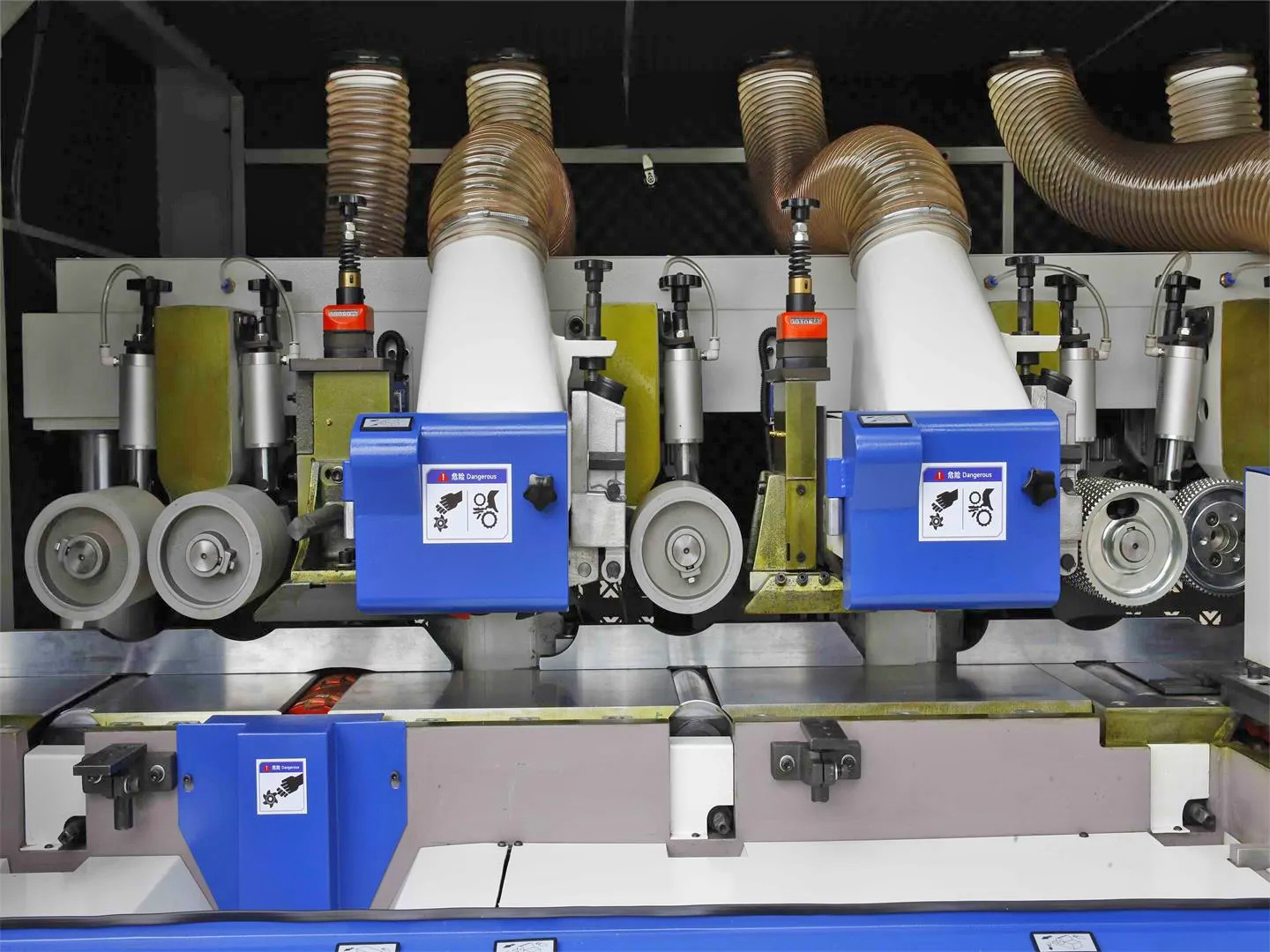

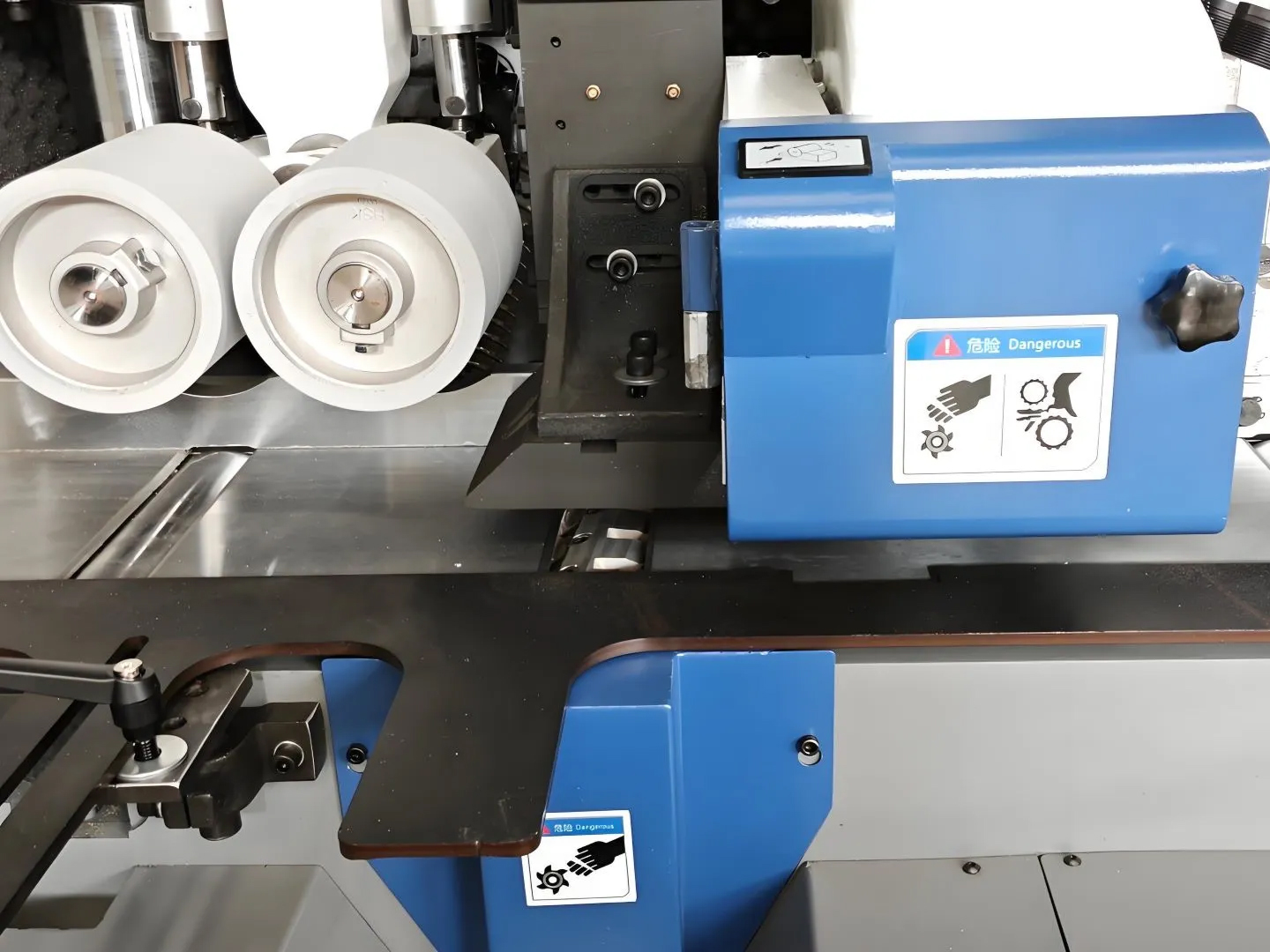

На четырехстороннем деревообрабатывающем станке VH-M823L используются полиуретановые верхние и нижние вальцы. На выходе вальцы бережно передвигают деревянную заготовку, что обеспечивает качество обработанных заготовок самых мягких пород. |
![]() |

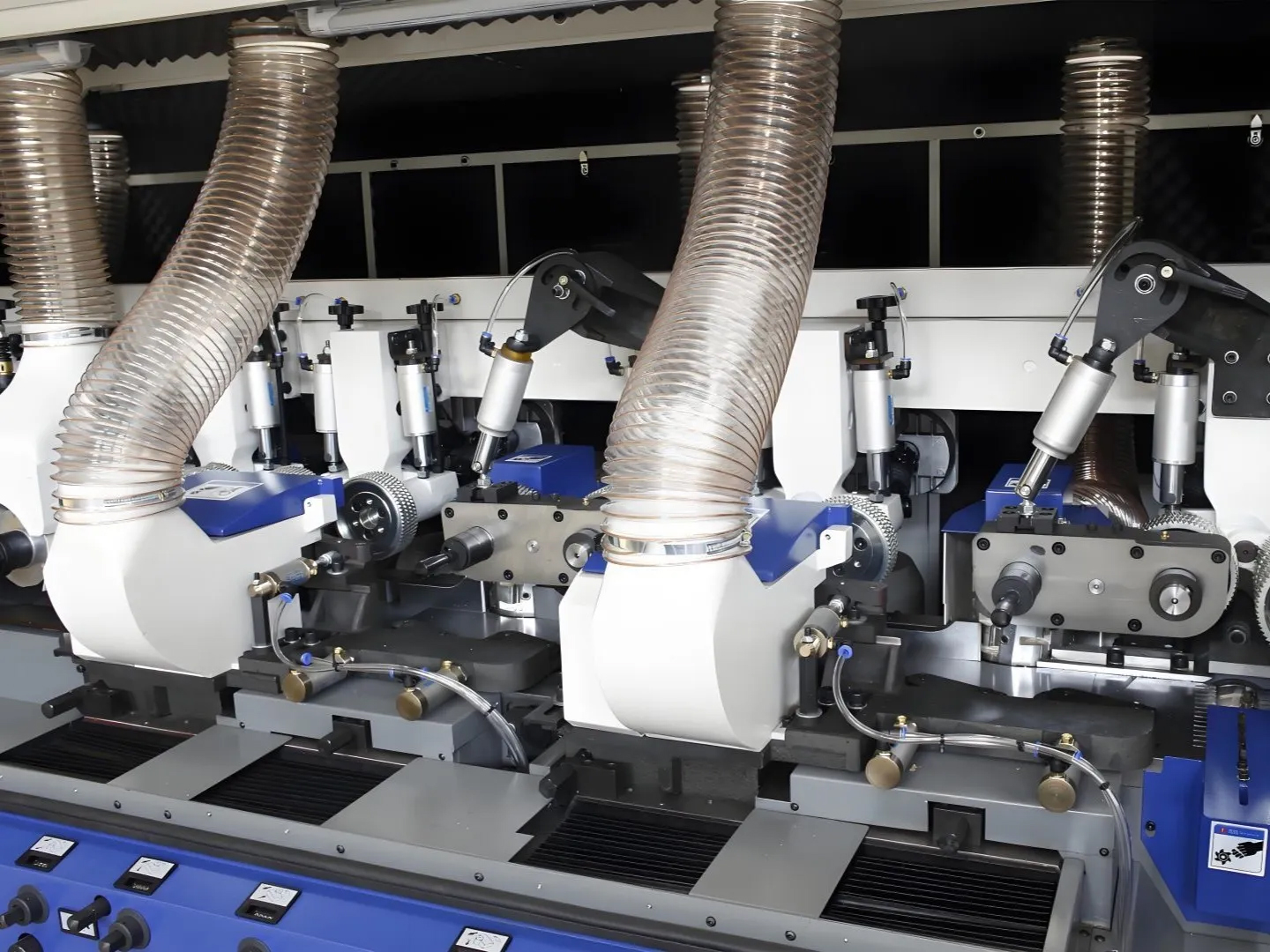

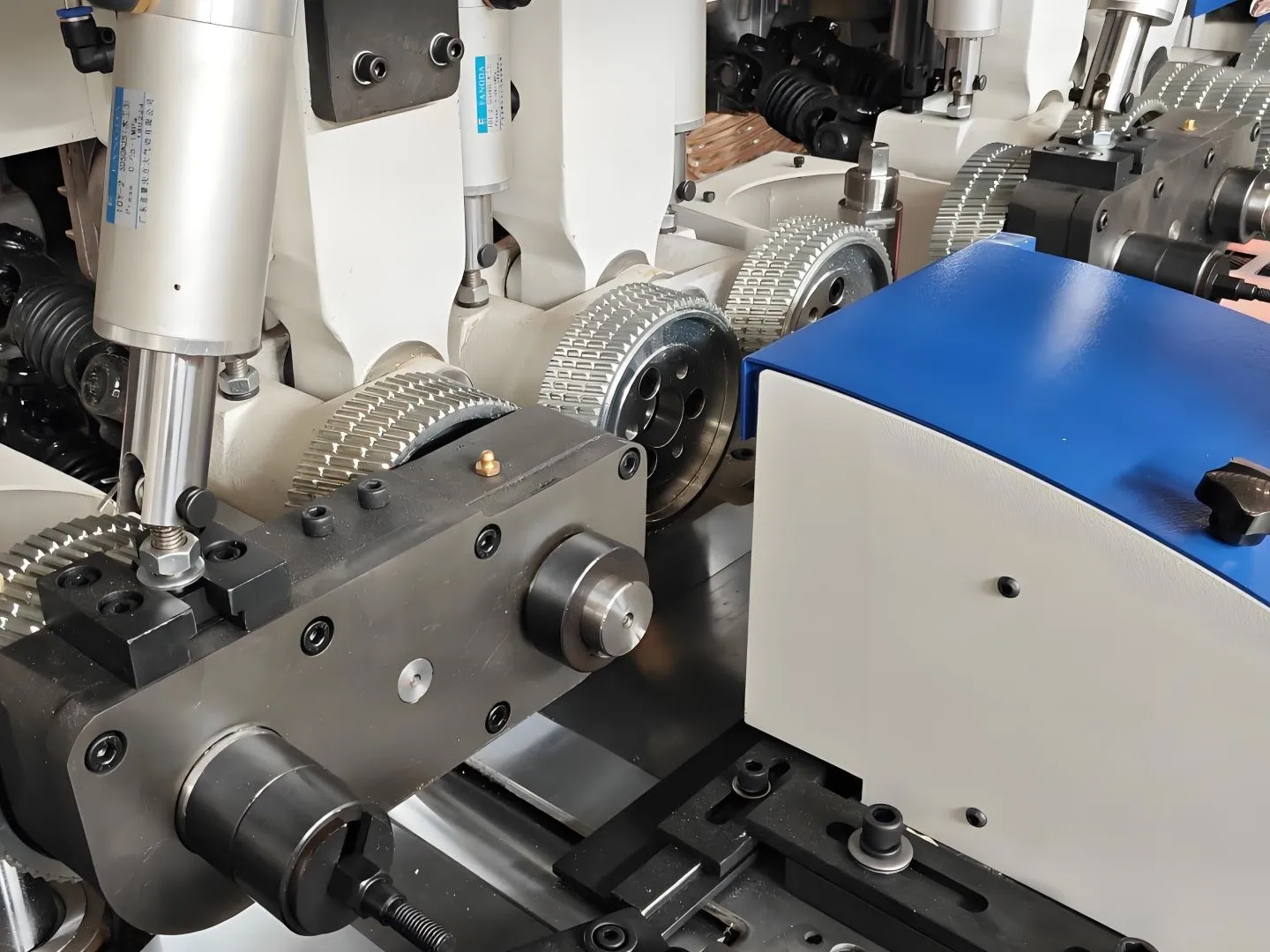

Мощные приводные верхние и нижние вальцы обеспечивают постоянную плавную подачу деталей любого сечения, а боковые прижимные вальцы гарантируют жесткое базирование заготовки. |
![]() |
Устройство подачи коротких заготовок на четырехстороннем деревообрабатывающем станке VH-M823L позволяет обрабатывать детали длиной от 200 мм. Приводные хромирование вальцы, расположенные по всей длине, исключают возможность прекращения плавной подачи заготовки. |
![]() |

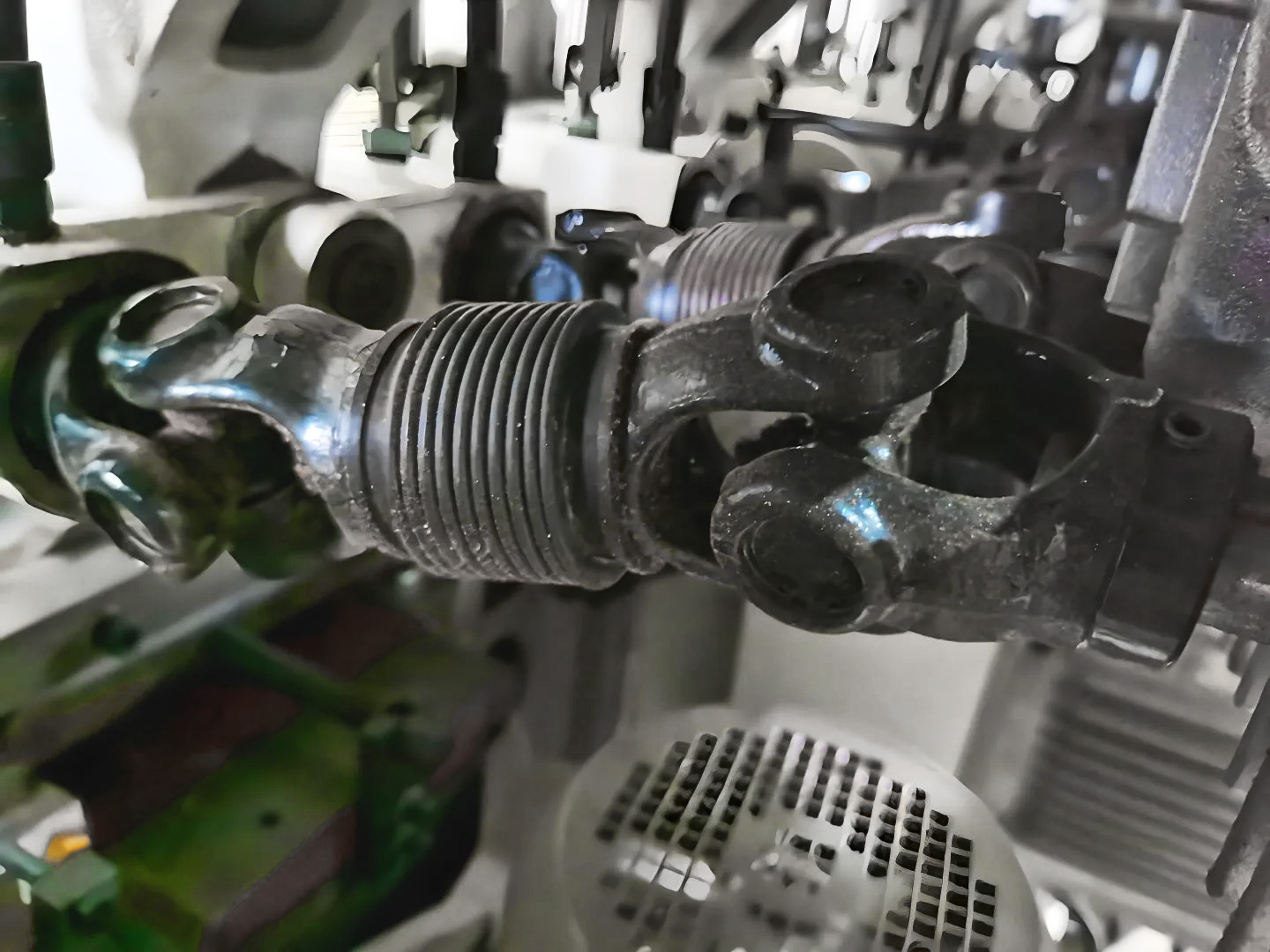

Плавная подача в зону обработки гарантируется вариатором Kawasaki (Япония). Усиленный безлюфтовый редуктор, через систему нижних и верхних карданных валов, обеспечивает мощную и стабильную подачу заготовок на 4-х стороннем станке. |
![]() |

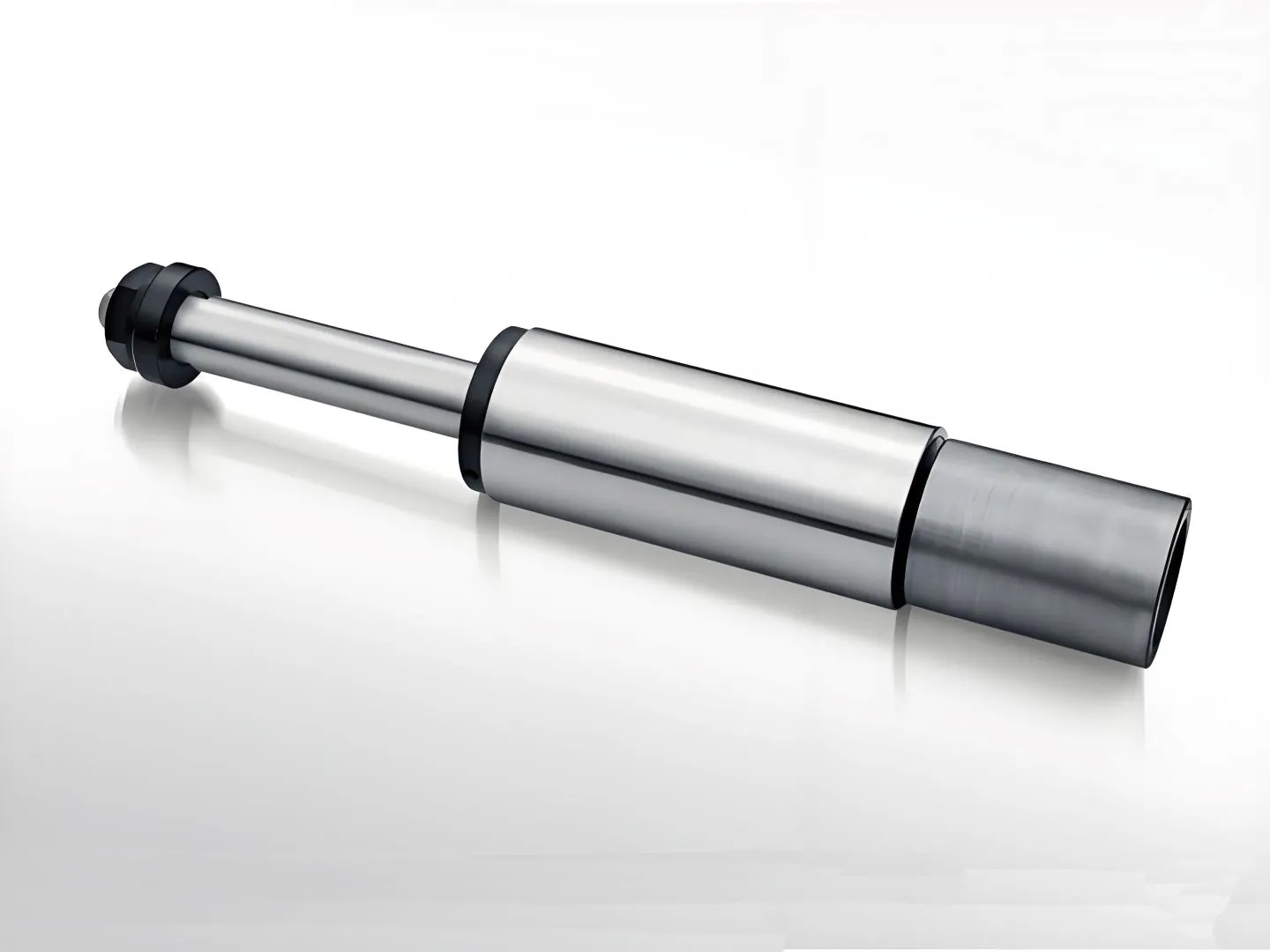

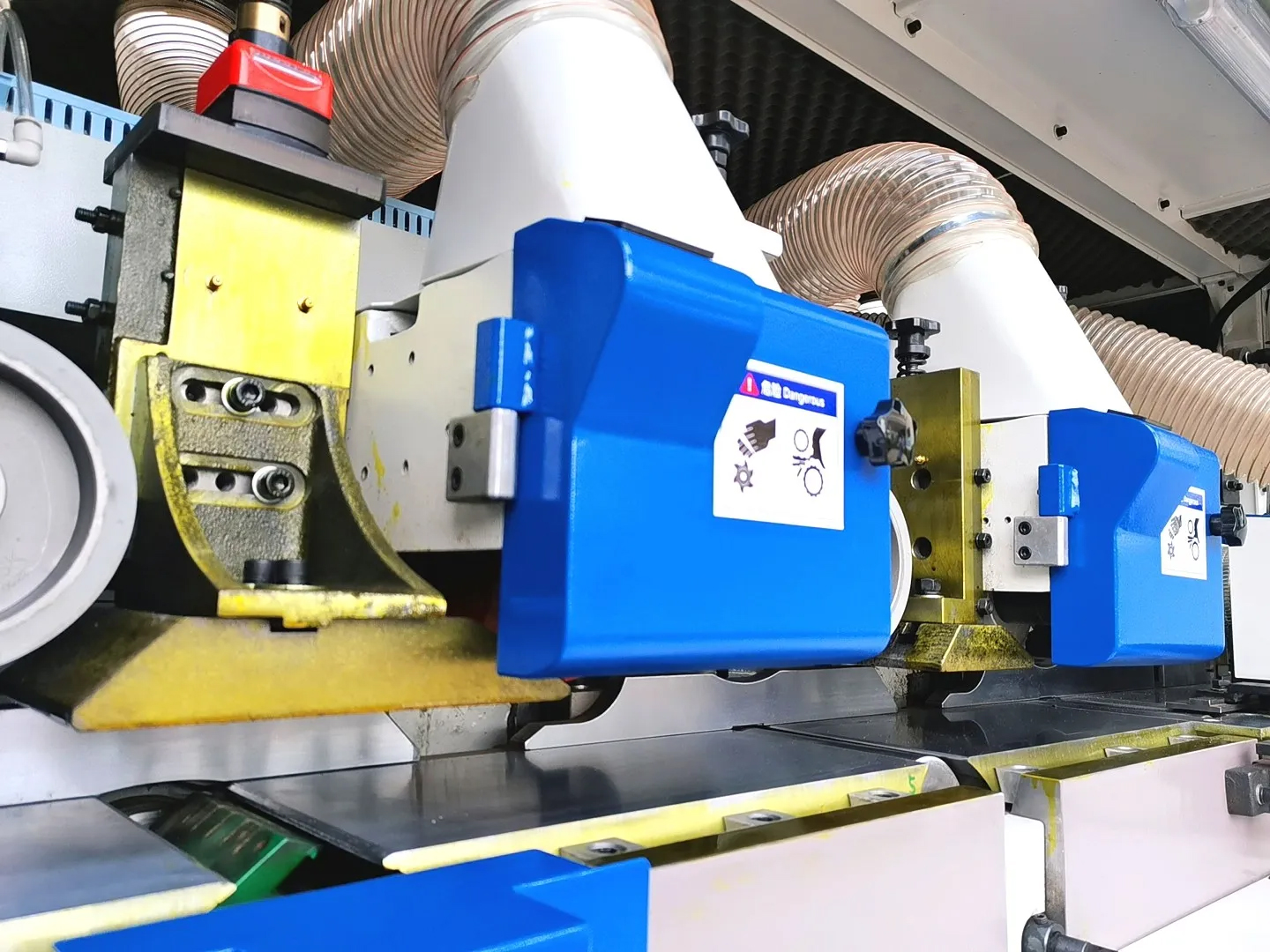

Высокоточные шпинделя четырехстороннего деревообрабатывающего станка VH-M823L прошедшие прецизионную обработку комплектуются подшипниками SKF, что позволяет пользователям получать безупречное качество строганной поверхности. Стандартная частота вращения шпинделя 6000 об/мин. |
![]() |
Конструкция линейки обеспечивает возможность установки на первый горизонтальный шпиндель, ножевую головку в паре с подрезной фрезой, которая в свою очередь формирует предварительную вертикальную базу. |
![]() |
Каждая модель имеет жесткую чугунную цельнолитую станину, гасящую вибрации. |
![]() |
Устройство управления четырехстороннего деревообрабатывающего станка VH-M823L выполнены в соответствие с новейшими требованиями по эргономике и безопасности EC. Система позиционирования шпинделей расположена на передней панели станка и на каждом шпинделе, что упрощает наладку и перенастройку станка. |
![]() |

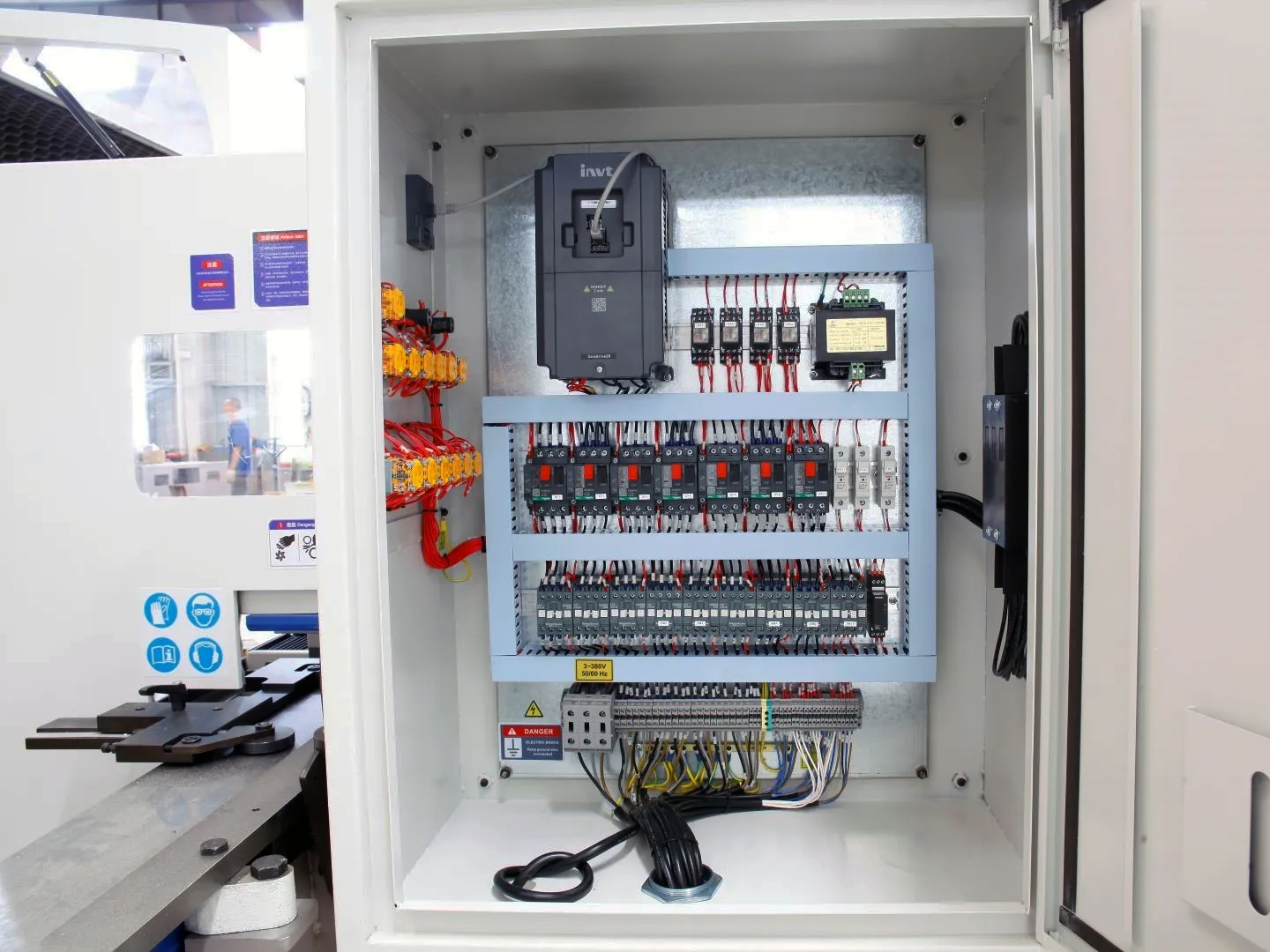

Одним из важных составляющих надежности является его электрическая часть. Монтаж электронных компонентов соответствует сертификату CE. |
![]() |
Централизованная система смазки узлов и подающего стола 4-x стороннего станка осуществляется встроенными насосами, что значительно упрощает обслуживание станка. |
![]() |
На всех четырехсторонних деревообрабатывающих станках Richman используется цифровое позиционирование верхних шпинделей, что значительно позволяет ускорить процесс перенастройки станка. |
![]() |

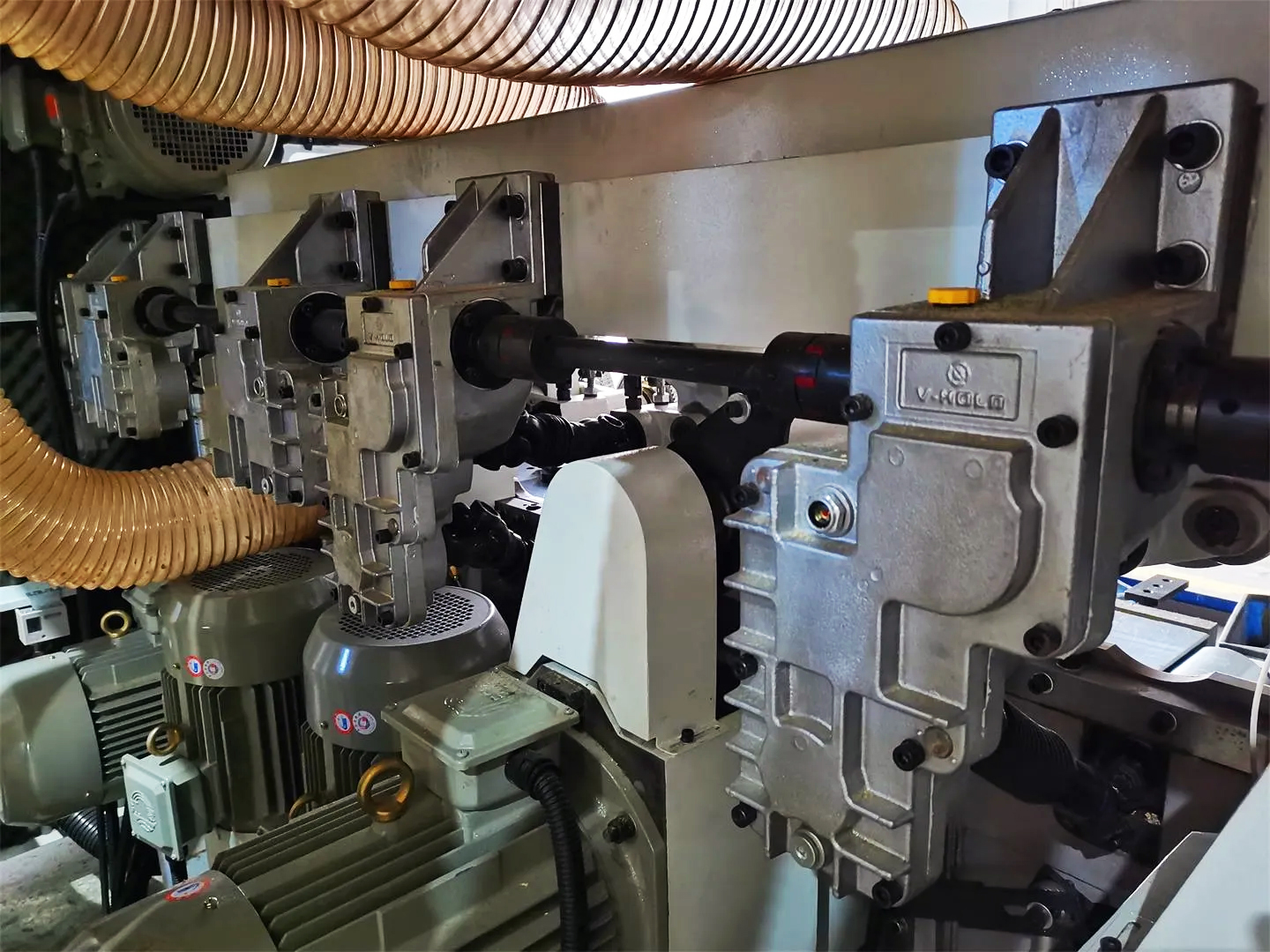

Универсальный шпиндель на 4-х стороннем станке с возможностью поворота на 360 градусов. |
![]() |
Возможность установки на последнем шпинделе блока дисковых пил. |
![]() |
Электронное устройство изменения скорости подачи, предназначено для плавной регулировки скорости подачи заготовок. |
Технические характеристики | |
Количество шпинделей (шт) | 8 |
Длина обрабатываемой заготовки (мм) | от 200 |

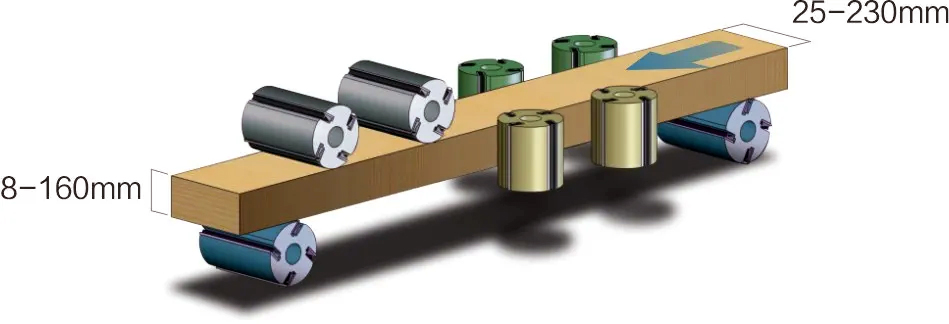

Ширина обработки (мм) | 25-230 |
Высота обработки (мм) | 8-160 |
Скорость подачи (м/мин) | 6-36 |
Частота вращения шпинделей (об/мин) | 6500 |
Мощность двигателя подачи (КВт) | 7,5 |
Мощность 1-го нижнего шпинделя (КВт) | 7,5 |
Мощность 1-го правого шпинделя (КВт) | 7,5 |
Мощность 1-го левого шпинделя (КВт) | 7,5 |
Мощность 2-го правого шпинделя (КВт) | 7,5 |
Мощность 2-го левого шпинделя (КВт) | 7,5 |
Мощность 1-го верхнего шпинделя (КВт) | 11 |
Мощность 2-го верхнего шпинделя (КВт) | 7,5 |
Мощность 2-го нижнего шпинделя (КВт) | 7,5 |
Мощность двигателя подъема траверсы (КВт) | 1,1 |
Суммарная мощность (КВт) | 72,1 |
Диаметр шпинделей (мм) | 40 |
Диаметр инструмента на 1-ом шпинделе (мм) | 125 |
Диаметр инструмента на вертикальных шпинделях (мм) | 125-180 |
Диаметр инструмента на горизонтальных шпинделях (мм) | 125-180 |
Диаметр подающего ролика (мм) | 140 |
Диаметр вытяжного патрубка (мм) | 140 |
Габаритные размеры (мм) | 5500х1700х1750 |
Масса станка (кг) | 6200 |
