ЛИНИЯ ПО ПРОИЗВОДСТВУ АКТИВИРОВАННОГО УГЛЯ ИЗ ДРЕВЕСНОГО УГЛЯ (КАРБОНИЗИРОВАННОГО УГЛЯ) ПРОИЗВОДИТЕЛЬНОСТЬЮ 1800 тонн в год DGE-1800

   Основные характеристики активированного угля, и его пористость зависят от исходного сырья и способов его переработки. Но начинается производство с одних и тех же технологических процессов. Сначала сырье подвергают карбонизации – обжигу при отсутствии воздуха в печах. На этом этапе получается уголь плохого качества из-за очень мелких пор, но зато приобретается прочность и первичную пористость.

   Древесный уголь - твёрдый пористый высокоуглеродистый продукт, образующийся при пиролизе древесины без доступа воздуха. Древесный уголь является бездымным, без запаха, незагрязненным, а время горения его в три раза дольше обычного угля. Содержание углерода достигает 85% и выше, а калорийность составляет 7000-9000 килокалорий (различные материалы содержат различный уголь, соответственно и различную калорийную ценность). Древесный уголь применяется в производстве кристаллического кремния, сероуглерода, чёрных и цветных металлов, активированного угля и т. д., а также как бытовое топливо. Удельная теплота сгорания брикета 9000 ккал/кг. В цветной металлургии древесный уголь используется в качестве покровного флюса, под которым производится плавка многих цветных металлов. Кроме того, древесный уголь используется при производстве кристаллического кремния в качестве восстановителя, а также при производстве сероуглерода и активированных углей. Применяется для получения алюминия, бора и т.д.; в производстве чистого кремния, который используется для получения полупроводников; в химической промышленности; как каминное топливо (за рубежом) и т.д. В металлургии, например, как восстановитель (в древесном угле большое содержание углерода). В производстве стекла, хрусталя, красок, электродов, пластмасс. Большое распространение древесный уголь получил в и т.п. устройств, так как в отличие от обычного топлива (например: дров), древесный уголь не образует дыма и открытого пламени, если правильно производить розжиг, а дает только необходимую температуру - жар. Причем для приготовления различных блюд не требуется ждать, когда дрова перегорят - ведь древесный уголь это уже готовое топливо. В общем, для производства древесного угля используются углевыжигательные печи. Основной идеей является сжигание древесины без кислорода. Этот процесс еще называют пиролизом.

  Фракции угля 4-10 мм или 1,0-3,6 мм подвергают активации, которая выполняется двумя способами: парогазовым и химическим. В первом случае активированный уголь подвергается обработке водяным перегретым паром (800-1000 градусов). Уголь при этом приобретает необходимую пористость, развивается его удельная поверхность. В результате обгара активированный уголь значительно снижает свою массу. Сегодня широко используют прием, когда в аппарат вместе с паром подают небольшое количество кислорода. Под его воздействием часть угля загорается, поднимая температуру. Активированный уголь получают путём удаления из угля-сырца смолистых веществ и развития разветвлённой сети пор. Это достигается активированием карбонизированных гранул, полученных на основе древесных углей, действием газов-окислителей (перегретые пары H₂O, CO₂) при высоких температурах; при этом возникают тем более крупные поры, чем больше обгар угля. В зависимости от того, какую марку угля  необходимо получить, меняется напор воды и время активации угля в печи. В процессе активации развивается необходимая пористость и удельная поверхность, происходит значительное уменьшение массы твердого вещества, именуемое обгаром.

В настоящее время активированный уголь, в основном выпускается в следующих формах:

• порошковый активный уголь,
• гранулированный (дробленый, частицы неправильной формы) активный уголь,
• формованный активный уголь,
• экструдированный активный уголь,
• ткань, пропитанная активным углем.

Порошковый активированный уголь имеет частицы размером менее 0,1 мм (более чем 90 % общего состава). Порошковый уголь используется для промышленной очистки жидкостей, включая очистку хозяйственно-бытовых и промышленных сточных вод. После адсорбции порошковый уголь должен быть отделен от очищаемых жидкостей посредством фильтрации.

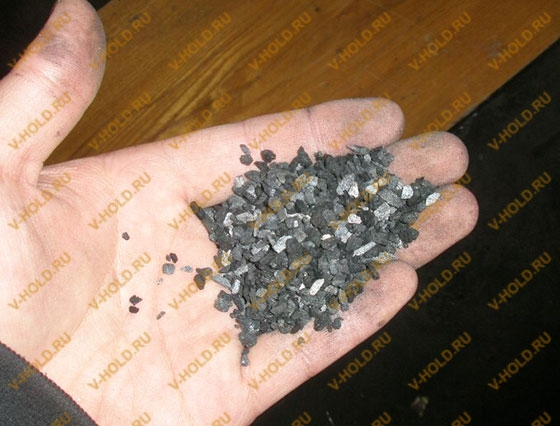

Гранулированный активированный уголь частицы размером от 0,1 до 5 мм (более чем 90 % состава). Гранулированный активный уголь используется для очистки жидкостей, в основном для очистки воды. При очистке жидкостей активный уголь помещается в фильтры или адсорберы. Активные угли с более крупными частицами (2-5 мм) используются для очистки воздуха и других газов.

Формованный активированный уголь – это активированный уголь в форме различных геометрических фигур, в зависимости от области применения (цилиндры, таблетки, брикеты и т. д.). Формованный уголь используется для очистки различных газов и воздуха. При очистке газов активный уголь также помещается в фильтры или адсорберы.

Экструдированный уголь выпускается с частицами в форме цилиндров диаметром от 0,8 до 5 мм, как правило, импрегнируется (пропитывается) специальными химическими веществами и применяется в катализе.

Ткани, пропитанные углем выпускается различных форм и размеров, наиболее часто применяются для очистки газов и воздуха, например в автомобильных воздушных фильтрах.

   Свойства активных углей, их пористая структура, форма и размер частиц определяют области их применения. Активация водяным паром представляет собой окисление карбонизованных продуктов до газообразных в соответствии с реакцией - С+Н₂О -> СО+Н₂; или при избытке водяного пара - С+2Н₂О -> СО₂+2Н₂. Суть процесса активации состоит в подборе такого сырья и таких параметров подготовки, карбонизации и активации, которые обеспечили бы при окислении сырья и минимальном обгаре образование оптимального объема пор и эффективного развития адсорбционной активности - активированный древесный уголь (ГОСТ 6217-74), изготавливаемый преимущественно из древесины березы, обладающей высокими прочностными свойствами. Из-за высокой степени микропористости угля БАУ-А, всего 1 грамм активированного угля имеет площадь поверхности до 1500 квадратных метров.

   Древесный уголь относится к 4-му классу опасности - малоопасное вещество. Предельно допустимая концентрация аэрозоля древесного угля в воздухе рабочей зоны - 6 мг/м3. При пересыпании активного древесного дробленого угля выделяется угольная пыль. Пыль активного угля не ядовита, но при попадании в больших количествах в легкие человека вызывает заболевания. Предельно допустимая концентрация (ПДК) угольной пыли в воздухе рабочих помещений - 10 мг/м3. Пыль активного угля с воздухом образует взрывоопасные смеси, минимальное взрывоопасное содержание кислорода - 14% (по объему), поэтому необходимо использовать систему пылеудаления. Активированный уголь относится к 3-му классу опасности по ГОСТ 12.1.007-76.

1. Цех карбонизации

1.1. Ретортные печи углежжения CCF-8/12 – 12 шт.

Древесный уголь является бездымным, без запаха, незагрязненным, а время горения его в три раза дольше обычного угля. Содержание углерода достигает 85% и выше, а калорийность составляет 7000-9000 килокалорий (различные материалы содержат различный уголь, соответственно и различную калорийную ценность). Древесный уголь применяется в производстве кристаллического кремния, сероуглерода, чёрных и цветных металлов, активированного угля и т. д., а также как бытовое топливо. Удельная теплота сгорания брикета 9000 ккал/кг. Печи предназначены для производства древесного угля по ГОСТ 7657-84 (уголь древесный) с содержанием углерода от 80 % до 90 % и зольностью до 3 %. Сырьем для производства угля, а так же для поддержания огня в топке являются обыкновенные дрова любой влажности любых пород древесины и отходы ее переработки. Для получения качественного угля используется березовый баланс. Процессы сушки и пиролиза в установке совмещены. Основной идеей является сжигание древесины без кислорода. Этот процесс еще называют пиролизом. Один цикл производства происходит в следующие этапы. Сначала древесину укладывают в реторты, которые устанавливают в камеру пиролиза. В топочной камере разжигаются дрова и, по достижении определенного температурного режима, в камере пиролиза начинается сжигание древесины без кислорода, то есть непосредственно пиролиз. Выделяющиеся при этом газы не выбрасываются в атмосферу, а напротив, идут на поддержание горения в камере. С того момента, как установка выходит в рабочую фазу, расход дров становится минимальным, так как вся необходимая тепловая энергия получается из газов. Таким образом, оптимальным вариантом производства является непрерывный процесс в несколько смен. Процесс происходит непрерывно, а каждая реторта проходит цикл, состоящий из загрузки дров, сушки, пиролиза, остывания и выгрузки угля.

ширина: 8 м, длина: 42 м, высота: 8 м.

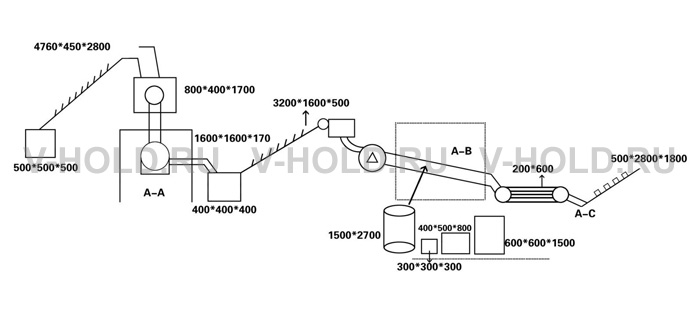

Бункер №1. Габариты: 500х500х500 мм

Элеватор №1. Мощность: 3 КВт, угол наклона 30 град, Габариты: 4760х450х2800 мм

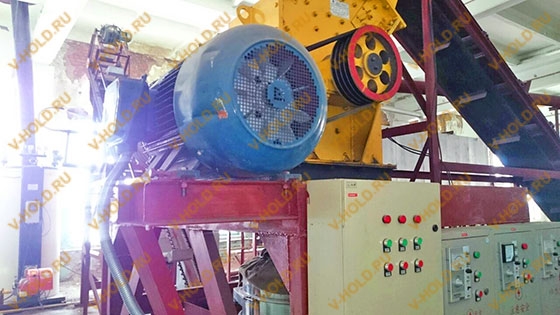

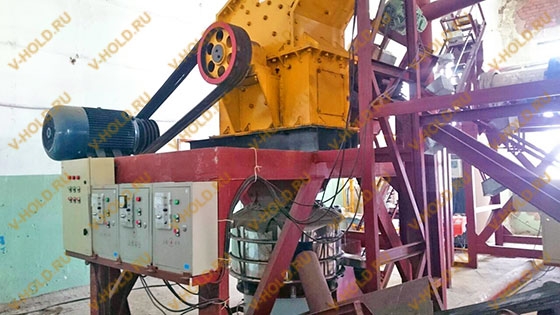

Дробилка.  Мощность: 35 КВт, Габариты: 800х400х1700 мм

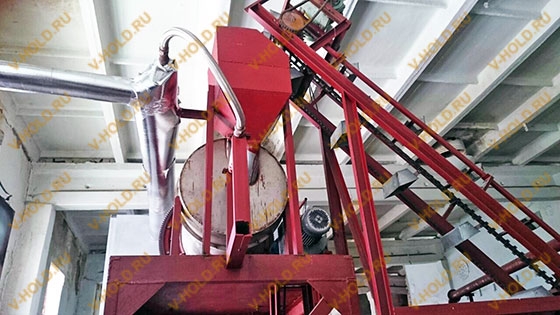

Сепаратор. Мощность: 1,5 КВт, Габариты: 1600х1600х1100 мм

Бункер №2. Габариты: 400х400х400 мм

Элеватор №2. Мощность: 3 КВт, угол наклона 30 град, Габариты: 3200х1600х500 мм

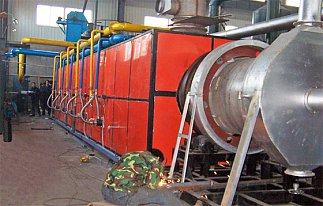

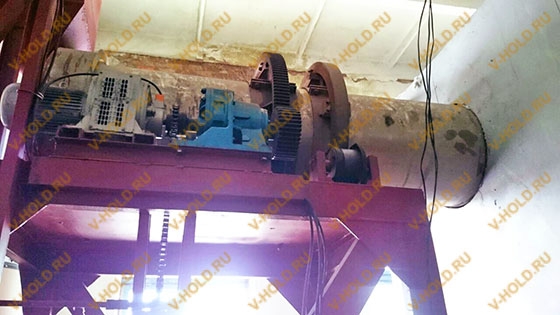

Роторная печь активации.  Мощность: 8 КВт, Габариты: 11700х3000х3000 мм, потребление газа: 167 м3/час

Парогенератор. Мощность: 4 КВт, Габариты: 1400х1400х2600 мм, потребление газа: 40 нм3/час

Охлаждающая система. Мощность: 1 КВт, D=600, L=2000 мм потребление газа: 40 нм3/час.

Упаковочная машина. Мощность: 1,5 КВт, Габариты: 500х2800х1800 мм, Мешки по 10 кг.

Система вентиляции.  Мощность: 15 КВт

Лаборатория для проверки качества готовой продукции. Мощность: 1,5 КВт

Технология производства древесного угля для последующей активации

Участок карбонизации.

Дрова поступают в цех карбонизации и загружаются в печи углежжения. В печи карбонизации проходит первичное выжигание органики и карбонизация. Через установленный технологией промежуток времени карбонизированное сырьё достают из печи. Готовый древесный уголь укладывают на фасовочные столы для остывания. Новое сырьё загружают в печи. Далее уголь поступает на  склад временного хранения.

Технология производства активированного угля

Участок активации.

Технология производства предусматривает получение активированных углей гранулированных из угля древесного высшего и первого сорта. Древесный уголь поступает в бункер, далее по элеватору поступает в дробилку, где измельчается до заданного технологией размера (1-3,6 мм БАУ-А). Из дробилки подаётся на сепаратор тонкой очистки, выделяющееся угольная пыль вентилируется. Далее уголь необходимой фракции поступает в бункер №2 и по элеватору №2 в печь активации. В печи измельченный угль активируется паром. Пар поступает из парогенератора. Осуществление контроля и регистрации температуры в 3-х точках расположенных по длине печи. По истечении заданного технологией периода времени, необходимо достать активированный угль. Стабилизация активного угля происходит в специальной охлаждающей системе. Активированный уголь остывает и подаётся в участок упаковки. Далее уголь дозируется и фасуется в мешки. Осуществление проверки качества продукции в текущем режиме. Погрузчиком активированный уголь, отвозят на склад готовой продукции.

Возможно опционально осуществить на сите тонкой очистки отбор отходов дробления (размер фракции менее 1 мм) и передача их для получения порошка ОУ-А. Далее подача оставшегося от дробления БАУ-А готового продукта на измельчение в порошок ОУ размером фракции менее 100 мкм. Упаковка  в мешки.

Потребность в дополнительном топливе – (ретортные печи, печь активации, парогенератор).

Режим работы, производительность и количество персонала

Сырьем для производства карбонизированного (древесного) угля является лиственный баланс.  Сырьем для производства активного угля является древесный уголь по ГОСТ 7657-84 марки А (первого сорта). Полезный выход активированного угля с учетом потерь на измельчение и обгар составляет 36-40% от древесного угля. Отходы измельчения исходного сырья являются товарной продукцией и реализуются непосредственно производителем активного угля.

Режим работы: 24 часа в сутки 335 дней в году. 1 месяц на осмотр и предупредительный ремонт.

Для 1 тонны карбонизированного угля необходимо примерно: 6-8 м3 березы или других твердых пород (кроме хвойных).

Производительность древесного угля: 3600 тонн в год (12-14,4 тонн в сутки).

Производительность активированного угля: 1800 тонн в год (5-5,5 тонн в сутки).

Персонал в смену: 13 человек. Рекомендуется: главный технолог - 1 чел., наладчик-ремонтник – 1 чел.

В зависимости от назначения активный древесный уголь изготовляют следующих марок:

• БАУ-А - для адсорбции из растворов;
• БАУ-МФ - для локальной очистки питьевой воды;
• БАУ-Ац - для наполнения ацетиленовых баллонов;
• ДАК - для очистки парового конденсата от масла и других примесей;

Размещение предприятия

Необходимо произвести строительно-монтажные работы и подготовить помещение под производство. Для размещения мини завода необходимо предусмотреть следующие технические параметры площадки:

• Лесохимические комплексы (производство по химической переработке дерева и получение древесного  угля ). КЛАСС  I - санитарно-защитная зона 1000 м (согласно нормам СНИП). (КЛАСС II - санитарно-защитная зона 500 м. Производство древесного угля.)
• Расход газа - природный газ около 206 м3/час.
• Электроэнергия – около 74 КВт
• Расход воды: 200 литров в час.
• Канализация (в виде конденсата)

Площадь помещения под склад запасов сырья и готовой продукции 500 м2. Склад должен быть отапливаемый и с естественной вентиляцией. Оптимальный размер сырья для ретортных печей углежжения: в диаметре от 70-150 мм, длиной 300-450 мм.

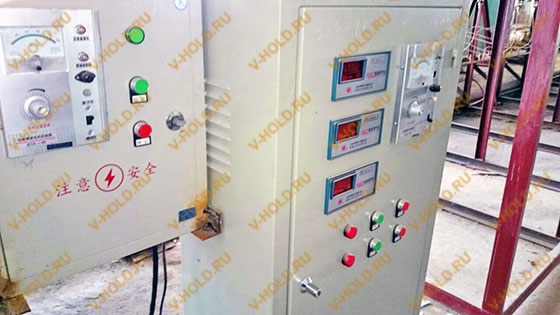

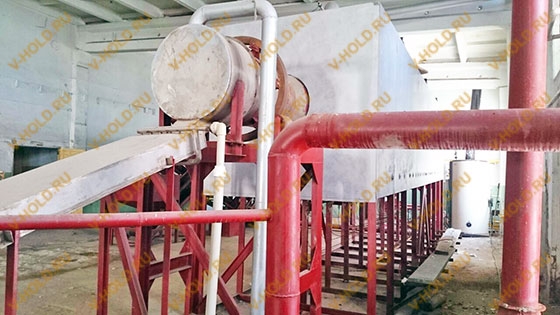

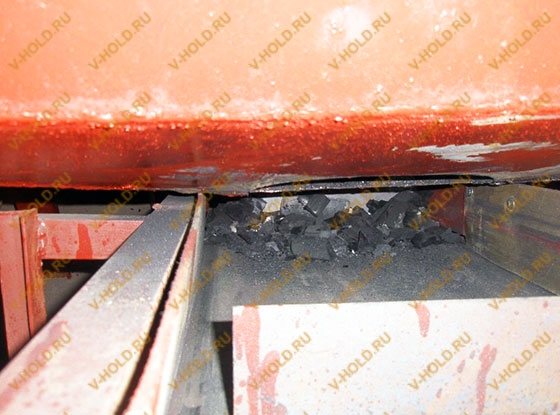

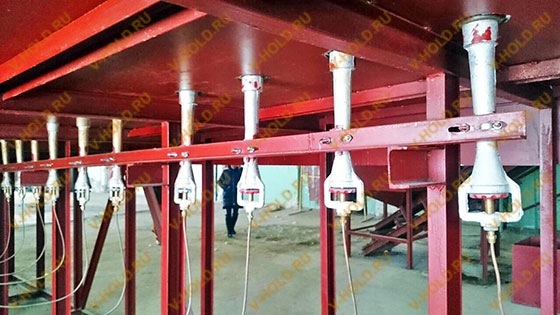

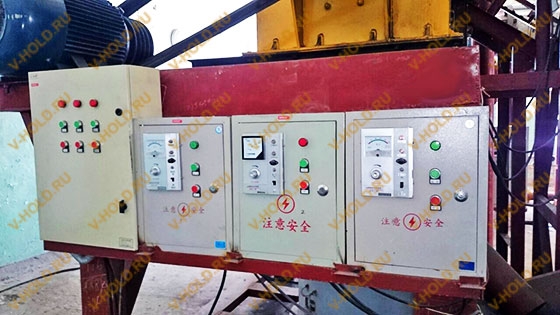

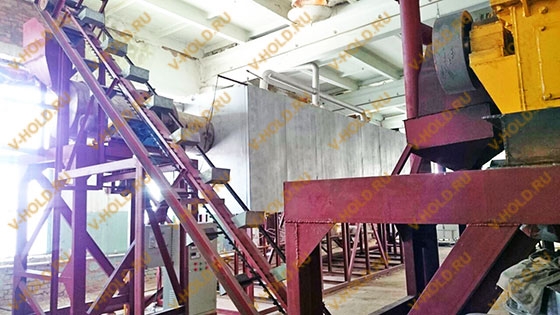

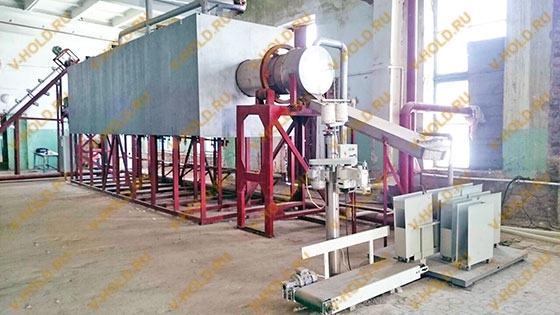

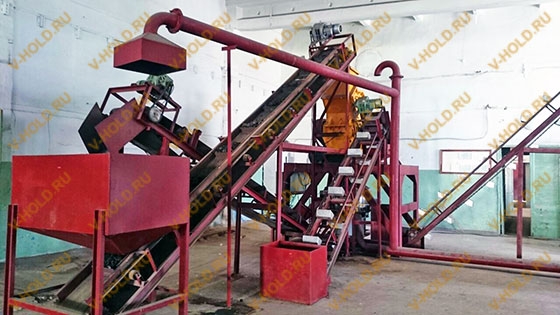

Фото: монтаж цеха активации угля
