Модель |
JCL-20RB |
JCL-20RBY |
|
Макс. диаметр обработки главного шпинделя, мм |
20 |
20 |
|
Макс. диаметр обработки противошпинделя, мм |
20 |
20 |
|
Макс. длина обработки (вращающаяся направляющая втулка), мм |
250 |
250 |
|
Макс. длина обработки (без направляющей втулки), мм |
50 |
50 |
|
Макс. длина обработки (фиксированная направляющая втулка), мм |
280 |
280 |
|
Макс. диаметр сверления в главном шпинделе, мм |
10 |
10 |
|
Макс. диаметр сверления в противошпинделе, мм |
8 |
8 |
|
Макс. диаметр нарезаемой резьбы метчиков в главном шпинделе |
М8 |
М8 |
|
Макс. диаметр нарезаемой резьбы метчиком в противошпинделе |
М8 |
М8 |
|
Макс. диаметр радиального сверления, мм |
8 |
8 |
|
Макс. диаметр радиального нарезания резьбы, мм |
М6 |
М6 |
|
Кол-во позиций инструмента для наружной обработки, шт. |
6 |
6 |
|
Кол-во позиций инструмента для внутренней обработки, шт |
4 |
4 |
|
Кол-во приводных инструментальных позиций для радиальной обработки в шпинделе |
5 / ER16 |
5 / ER16 |
|
Кол-во приводных инструментальных позиций для осевой обработки в противошпинделе, шт. |
4 |
8 |
|
Размер инструмента для точения, мм |
12х12х90 |
12х12х90 |
|
Размер державок под расточной инструмент, мм |
Ø22 |
Ø22 |
|
Количество управляемых осей (с учетом осей «C1» и «C2») |
7 |
8 |
|
Диаметр отверстия шпинделя и противошпинделя, мм |
26,6 |
26,6 |
|
Частота вращения основного шпинделя, об/мин |
10000 |
10000 |
|
Частота вращения противошпинделя, об/мин |
8000 |
8000 |
|
Ускоренные перемещения по осям X/Z/Y, м/мин |
24 |
24 |
|
Мощность приводного инструмента главного шпинделя, кВт |
1,2 |
1,2 |
|
Макс. частота вращения приводного инструмента для главного шпинделя, об/мин |
8000 |
8000 |
|
Макс. частота вращения приводного инструмента для противошпинделя, об/мин |
8000 |
8000 |
|
Мощность приводного инструмента для противошпинделя, кВт |
0,5 |
0,75 |
|
Мощность двигателя главного шпинделя, кВт |
3,7 |
3,7 |
|
Мощность двигателя противошпинделя, кВт |
3,7 |
3,7 |
|
Мощность двигателей осей X1/Z1/Y1, кВт |
0,75 |
0,75 |
|
Мощность двигателей осей X2/Z2, кВт |
0,5 |
0,5 |
|
Мощность двигателя оси Y2, кВт |
- |
0,5 |
|
Мощность двигателя подачи СОЖ, кВт |
0,746 |
0,746 |
|
Требуемые мощности |
20 кВА |
20 кВА |
|
Объем бачка системы смазки, л |
2 |
2 |
|
Объем бака СОЖ, л |
220 |
220 |
|
Габариты станка, мм |
2846х1284х2024 |
2846х1284х2024 |
|
Вес станка, кг |
2670 |
2700 |

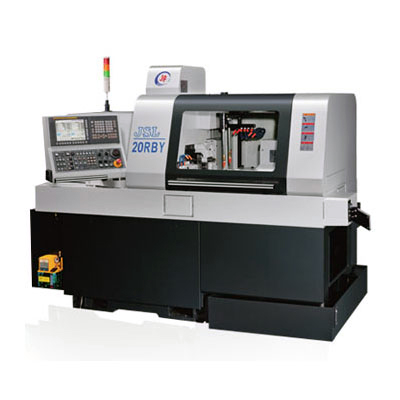

Экономичные и компактные токарные автоматы с ЧПУ выделяются высокой жёсткостью, высокой точностью позиционирования, коротким сроком окупаемости. Данное оборудование способно выполнять как высокоточную обработку, благодаря высокоскоростному шпинделю (до 10 000 об/мин), так и высокоэффективное черновое точения за счет применения в конструкции направляющих скольжения. Использование на производстве таких станков позволяет увеличить производительность.

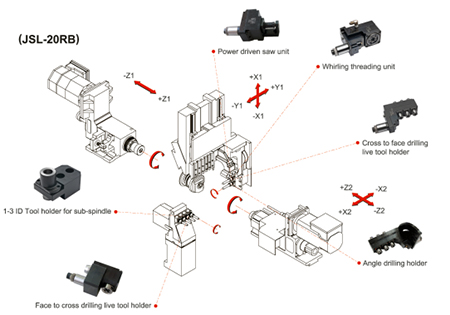

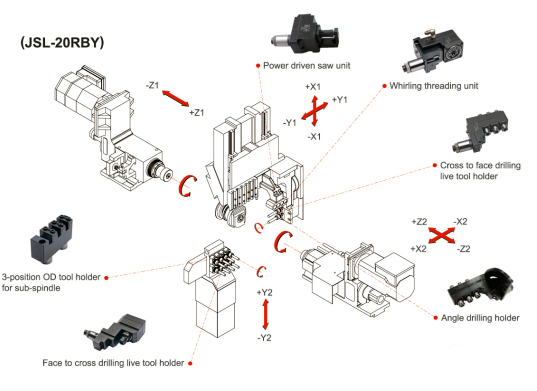

СХЕМА ОБРАБОТКИ
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
 |
Основной шпиндель:
|
 |
Инструментальные позиции для обработки в главном и/или противошпинделе: 3 приводных расположенных вдоль оси вращения шпинделя (опция №1).
|
|
Инструментальная позиция для глубокого сверления в противошпинделе (опция): инструментальная с-ма с подводом СОЖ высокого давления.
|
|
Система ЧПУ:
|
|
Инструментальная система противошпинделя моделей «RB»: 4-х позиционный приводной инструментальный суппорт позволяет обрабатывать деталь с другой стороны. |
 |
Инструментальная система противошпинделя моделей «RBY»: 8-ми позиционный приводной инструментальный суппорт позволяет обрабатывать деталь с другой стороны с применением полноценной 3-х осевой обработки Y2.
|
 |
Система без держателя направляющей втулки (перемещающийся до упора шпиндель). Используется для уменьшения остатка прутка. Экономит материал и деньги. |
|
Применим при обработке коротких заготовок при длине заготовки меньше или равной диаметру прутка. |
 |
Система с вращающимся держателем направляющей втулки. Используется при деталях, где требуется постоянное перемещение шпиндельной головки для увеличения стабильности и обеспечения качества поверхности на при обработке длинных деталей.
|
|
Система без держателя направляющей втулки. Используется для уменьшения остатка прутка. Экономит материал и деньги.
|
 |
С не вращающейся направляющей втулкой (стандарт). Цанговый патрон вращается, втулка не вращается. Система легка в установке и регулировке.
|
|
Устанавливается преимущественно при обработке круглого прутка из цветных металлов. |
 |
С вращающейся направляющей втулкой (опция). Цанговый патрон и втулка вращаются одновременно. Несинхронное вращение заготовки и втулки приводит к износу последней. |
 |
Особенно актуально в случае обработки «сложных» заготовок (нержавейка, сплавы и т.д.), а так же при обработке шестигранника и других некруглых заготовок. Установка позволит продлить срок службы направляющей втулки. |
|
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ |
|
|
|
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ |
|
