Модель |
JCL-20S |
|
Макс. диаметр обработки главного шпинделя, мм |
20 |
|
Макс. диаметр обработки противошпинделя, мм |
20 |
|
Макс. длина обработки (вращающаяся направляющая втулка), мм |
150 |
|
Макс. длина обработки (без направляющей втулки), мм |
45 |
|
Макс. длина обработки (фиксированная направляющая втулка), мм |
200 |
|
Макс. диаметр сверления главного шпинделя, мм |
10 |
|
Макс. диаметр сверления противошпинделя, мм |
10 |
|
Макс. диаметр нарезаемой резьбы главного шпинделя |
М8 |
|
Макс. диаметр нарезаемой резьбы противошпинделя |
М8 |
|
Макс. диаметр радиального сверления, мм |
10 |
|
Макс. диаметр радиального нарезания резьбы, мм |
М6 |
|
Кол-во позиций инструмента для наружной обработки |
12 |
|
Кол-во позиций инструмента для внутренней обработки |
5 |
|
Размер инструмента для точения, мм |
12х12х90 |
|
Количество управляемых осей (с учетом осей «C1» и «C2») |
4 |
|
Диаметр отверстия шпинделя и противошпинделя, мм |
29 |
|
Частота вращения основного шпинделя, об/мин |
200-8000 |
|
Частота вращения противошпинделя, об/мин |
200-8000 |
|
Ускоренные перемещения по осям X/Z, м/мин |
18 |
|
Мощность двигателя главного шпинделя, кВт |
3,7 |
|
Мощность двигателя противошпинделя, кВт |
2,2 |
|
Мощность двигателей осей X1/Z1/, кВт |
0,5/0,75 |
|
Мощность двигателя оси Y, кВт |
0,75 |
|
Мощность двигателя подачи СОЖ, кВт |
0,375 |
|
Потребляемая мощность из сети |
15 кВА |
|
Габариты станка, мм |
2085×1330×2025 |
|
Вес станка, кг |
2125 |

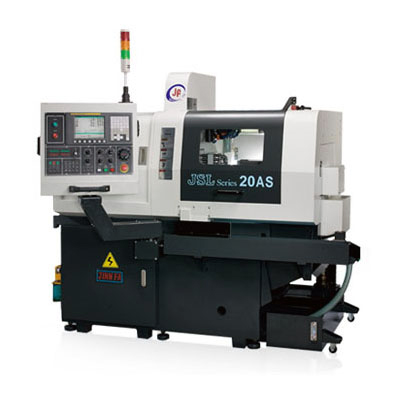

Автоматы продольного точения серии JSL отличаются высокой жёсткостью и технологичностью. Станки серии JSL предназначены для высокоскоростной и точной токарной обработки, благодаря высокоточным направляющим и высокоточного шпинделя с оборотами до 8000 об/мин. Применения автоматов продольного точения серии JSL на производствах значительно увеличивают производительность. Станки используются в крупносерийном и массовом производстве. Автоматы продольного точения являются высокотехнологичным оборудованием для обработки детали минимальных типоразмеров с соотношением диаметра и длины обработки более чем в 10 раз (L/D>10) с высокой точностью и качеством получаемой поверхности при большой производительности, при этом отличается быстрой переналадкой на выпуск новой продукции в условиях крупносерийном и массовом производстве. Автоматы продольного точения являются оптимальным технологическим решение для обработки деталей исключительно из прутка.
СХЕМА ОБРАБОТКИ
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
 |
Инструментальные позиции для обработки в главном шпинделе:
|
|
Инструментальная позиция для глубокого сверления в противошпинделе (опция):
|
|
Система ЧПУ:
|
 |
Система без держателя направляющей втулки (перемещающийся до упора шпиндель). Используется для уменьшения остатка прутка. Экономит материал и деньги. |
|
Применим при обработке коротких заготовок при длине заготовки меньше или равной диаметру прутка. |
 |
Люнетные системы для обработки с направляющей втулкой (опция). |
 |
С не вращающейся направляющей втулкой (стандарт). Цанговый патрон вращается, втулка не вращается. Система легка в установке и регулировке.
|
|
Устанавливается преимущественно при обработке круглого прутка из цветных металлов. |
 |
С вращающейся направляющей втулкой (опция). Цанговый патрон и втулка вращаются одновременно. Несинхронное вращение заготовки и втулки приводит к износу последней. |
 |
Особенно актуально в случае обработки «сложных» заготовок (нержавейка, сплавы и т.д.), а так же при обработке шестигранника и других некруглых заготовок. Установка позволит продлить срок службы направляющей втулки. |
|
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ |
|
|
|
