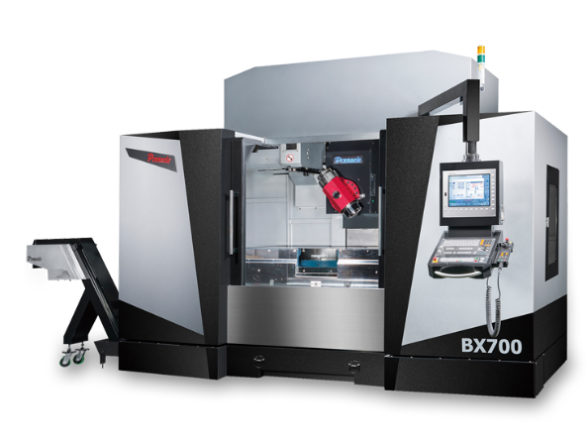

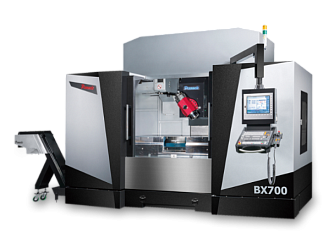

Пятиосевые фрезерные станки с ЧПУ по металлу модели BX-500, BX-700, BX-900
Диаметр стола: 500 - 800 мм
Мощность: 15 /19,4 кВт
Вес: 7200 - 15000 кг
- Технические характеристики
- Комплектация
- Доставка
Модель |
Ед. изм. |
BX-500 |
BX-700 |
BX-900 |
|||
Система ЧПУ |
Siemens, Fanuc, Heidenhain, Mitsubishi, FAGOR |
||||||
Тип направляющих по осям X/Y/Z |
Линейные направляющие (качения) |
||||||
Поворотный стол |
|
||||||
Тип поворотного стола |
встроенный |
встроенный |
встроенный |
||||
Диаметр стола |
мм |
Ø 500 |
Ø 640 |
Ø 800 |
|||
Диаметр отверстия в столе |
мм |
Ø50 |
Ø70 |
Ø60 |
|||
Частота вращения стола (при фрезеровании) |
об/мин |
25 |
50 |
50 |
|||
Частота вращения стола (при точении) |
об/мин |
- |
- |
- |
|||
Индексация поворота стола |
град. |
0,001° |
0,001° |
0,001° |
|||
Максимальная нагрузка на стол |
кг |
500 |
1000 |
1200 |
|||
Плоский стол |
|||||||
Размер стола |
мм |
1450х610 |
1600х700 |
1750х850 |
|||
Максимальная нагрузка на стол |
кг |
1000 |
1000 |
1200 |
|||
Пазы (ширина/расстояние/количество) |
18x125x5 |
18x125x5 |
18x150x5 |
||||
Параметры обработки |
|||||||
Макс. габариты заготовок |
мм |
||||||
Расстояние от шпинделя до стола (вертикальное расположение шпинделя) |
мм |
100~710 |
110~790 |
115~1115 |
|||
Расстояние от шпинделя до стола (горизонтальное расположение шпинделя) |
мм |
205 ~ 965 |
220 ~ 1030 |
255 ~ 1355 |
|||
Расстояние от оси шпинделя до колонны |
мм |
675 |
760 |
950 |
|||
Шпиндель (встроенный) |
|||||||
Конус шпинделя |
HSKA63 |
HSKA63 |
HSKA63 |
||||
Внутренний диаметр подшипника шпинделя |
мм |
ø70 |
ø70 |
Ø 70 |
|||
Частота вращения шпинделя |
об/мин |
15000 |
15000 |
15000 |
|||
Сила тяги |
кгс |
800 ± 100 |
800 ± 100 |
900 ± 100 |
|||
Главный двигатель (постоянно / 30 мин) |
кВт |
15 / 18 |
15 / 19,4 |
15 / 19,4 |
|||
Крутящий момент (постоянно / максимально) |
Нм |
48/120 |
71,6 / 172 |
71,6 / 172 |
|||
Поворотная голова |
|||||||
Тип привода |
Прямой привод |
Прямой привод |
Прямой привод |
||||
Угол поворота шпинделя / головы |
град |
± 120° |
± 120° |
± 120° |
|||
Максимальная скорость поворота |
об/мин |
25 |
16,6 |
16,6 |
|||
Индексация поворота головы |
град. |
0,001° |
0,001° |
0,001° |
|||
Усилие зажима |
Нм |
1765 |
1157 |
1765 |
|||
Крутящий момент |
Нм |
764 |
765 |
765 |
|||
Перемещения |
|||||||
Перемещения по осям X/Y/Z |
мм |
1300х610х610 (верт) 1300х610х760 (гориз) |
1400х710х680 (верт) 1400х710х810 (гориз) |
1500х900х1000 |
|||
Перемещение по оси B (поворот шпинделя / головы) |
град. |
± 120° |
± 120° |
± 120° |
|||
Перемещение по оси С (вращение стола) |
град. |
360° |
360° |
360° |
|||
Подачи |
|||||||
Ускоренные подачи по осям X/Y/Z |
м/мин |
36/36/24 |
36/36/24 |
20/20/16 |
|||
Скорость подачи по осям X/Y/Z |
мм/мин |
10000 |
10000 |
10000 |
|||
Крутящий момент по осям X/Y/Z |
Нм |
11/11/11 |
18,1 / 18,1 / 18,1 |
30,6/30,6/30,6 |
|||
Скорость подачи по осям В/С (поворот стола) |
об/мин |
||||||
Крутящий момент по оси В |
Нм |
11 |
689 |
11 |
|||
Крутящий момент по оси С |
Нм |
315 |
533 |
533 |
|||
Инструментальный магазин |
|||||||
Количество инструментов (манипуляторного типа) |
шт |
30 |
30 |
30 |
|||
Количество инструментов (цепного типа) |
шт |
40 (60) |
40 (60) |
60 |
|||
Максимальный диаметр инструмента |
мм |
Ø75 |
Ø75 |
Ø75 |
|||
Максимальная длина инструмента |
мм |
250 |
250 |
250 |
|||
Максимальный вес инструмента |
кг |
8 |
8 |
8 |
|||
Точность |
|||||||
Точность позиционирования по осям X/Y/Z |
мм |
0,005 |
0,005 |
0,005 |
|||
Точность позиционирования по осям В/С |
сек |
14" / 10" |
14" / 10" |
14" / 10" |
|||
Повторяемость по осям X/Y/Z |
мм |
0,003 |
0,003 |
0,003 |
|||
Повторяемость по осям В/С |
сек |
8"/6" |
8"/6" |
8"/6" |
|||
Прочее |
|||||||
Давление воздуха |
кг/см² |
6 |
6 |
6 |
|||
Напряжение, частота |
В, Гц |
380, 50 |
380, 50 |
380, 50 |
|||
Общее электропотребление |
кВА |
40 |
40 |
50 |
|||
Объем бака СОЖ |
л |
300 |
450 |
700 |
|||
Объем гидравлического бака |
л |
30 |
30 |
30 |
|||
Габаритные размеры и вес станка |
|||||||
Длина / Ширина / Высота |
мм |
3450х2300х2550 |
3230х2300х2560 |
4300x3260x4030 |
|||
Масса |
кг |
7200 |
12000 |
15000 |
Пятиосевой обрабатывающий центр с ЧПУ предназначен для высокоточного фрезерования, нарезки резьбы, сверления и расточки деталей (корпусных заготовок, тел вращения) из стали и алюминия, нержавеющих и жаропрочных сплавов.
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ |
Система ЧПУ:
- MITSUBISHI модели M80/M830
Ременный привод шпинделя
Двигатель привода шпинделя
Высокоточный шпиндель - 8000 об/мин
Воздушный обдув шпинделя
Сервопривода по осям X/Y/Z
Поворотный шпиндель
Вращающийся стол
Инструментальная система манипуляторного типа на 20 позиций
Линейные направляющие (качения) по осям X/Y/Z
Защита направляющих
Кабинетная защита зоны обработки (без крыши)
Конвейер удаления стружки шнекового типа (устанавливается с боку)
Автоматическая система смазки
Освещение рабочей зоны
Трехцветная сигнальная лампа
Разъем для передачи данных RS232 или USB
Набор инструмента для обслуживания станка
Опоры для установки станка
Инструкция по эксплуатации оборудования |
Система ЧПУ:
- FANUC модели 0i-MF/31i-MB
- HEIDENHAIN модели TNC620/TNC640
- SIEMENS модели 828D/840D
- FAGOR модели 8055i Plus/8060FL/8060
Редукторный привод шпинделя
Прямой встроенный привод шпинделя (мотор-шпиндель)
Шпиндель с увеличенными оборотами - 10000/12000/15000 об/мин
Подача СОЖ через шпиндель
Подача СОЖ вокруг шпинделя
Подача СОЖ высокого давления до 20 bar
Смыв стружки с защиты направляющих
Полная защита зоны обработки (с крышой)
Масляное охлаждение шпинделя
Система измерения инструмента Renishaw TS-27R
Система измерения заготовки Renishaw OMP-60
Инструментальная система манипуляторного типа на 24/32 позиций
Инструментальная система цепного типа на 40 позиций
Трансформатор
Стабилизатор
Компрессор
Маслоотделитель от СОЖ
Уловитель паров СОЖ (масляного тумана)
Конвейер удаления стружки ленточного типа (устанавливается с переди)
Система охлаждения электрического шкафа (вентилятор/кондиционер)
Выносной пульт управления
Пистолет подачи СОЖ
Пистолет подачи воздуха |
![]() |
Поворотный шпиндель. |
![]() |
Вращающийся стол. |
![]() |
Высокоточный шпиндель |
![]() |
Инструментальная система манипуляторного типа на 24 позиции |
![]() |
Смыв стружки с защиты направляющих |
![]() |
Подача СОЖ через шпиндель |
![]() |
Подача СОЖ высокого давления до 20 bar |
![]() |
Конвейер удаления стружки ленточного типа |
Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
