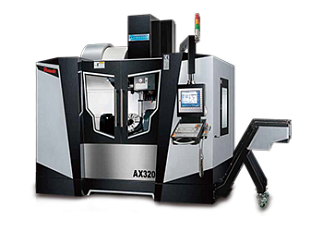

5-ти осевые обрабатывающие фрезерные станки AX-320
5-ти осевые обрабатывающие фрезерные станки AX-320
Артикул: 11812
Поворотно-вращающийся стол
Диаметр стола: 320 мм
Мощность: 9/12 кВт
Вес: 6500 кг
Диаметр стола: 320 мм
Мощность: 9/12 кВт
Вес: 6500 кг
Цена: по запросу
- Технические характеристики
- Комплектация
- Доставка
|
Модель |
AX-320
|
|
Система ЧПУ |
Siemens, Fanuc, Heidenhain, Mitsubishi, FAGOR |
|
Тип направляющих по осям X/Y/Z |
Линейные направляющие (качения) |
|
Поворотно-вращающийся стол |
: |
|
Диаметр стола (мм) |
Ø320 |
|
Диаметр отверстия в столе (мм) |
Ø50 |
|
Пазы (ширина/угол/количество) |
12x90° |
|
Максимальная нагрузка на стол (0°/90°) (кг) |
150/150 |
|
Параметры обработки |
: |
|
Максимальные габариты заготовки (мм) |
Ø420x300 |
|
Расстояние от шпинделя до стола (мм) |
50~605 |
|
Шпиндель |
: |
|
Конус шпинделя |
ISO40 |
|
Тип привода шпинделя |
: |
|
Частота вращения шпинделя (ременный привод) (об/мин) |
10000 (12000/15000) |
|
Частота вращения шпинделя (прямой привод) (об/мин) |
18000 (20000/24000)
|
|
Базовое вращение шпинделя (об/мин) |
- |
|
Мощность привода шпинделя (постоянно/30 мин) (кВт) |
9/12 |
|
Крутящий момент привода шпинделя (постоянно/максимально) (Нм) |
- |
|
Внутренний диаметр подшипника шпинделя (мм) |
Ø70 |
|
Перемещения |
: |
|
Перемещения по осям X/Y/Z (мм) |
660x610x610 |
|
Перемещение по оси А (поворот стола) (град.) |
150°(-120°/+30°) |
|
Перемещение по оси С (вращение стола) (град.) |
360° |
|
Подачи |
: |
|
Ускоренные подачи по осям X/Y/Z (м/мин) |
30/30/24 |
|
Рабочие подачи по осям X/Y/Z (мм/мин) |
10000 |
|
Крутящий момент по осям X/Y/Z (Нм) |
10/10/10 |
|
Скорость подачи по осям А/С (поворот стола) (об/мин) |
5,5/11,5 |
|
Крутящий момент по оси А (Нм) |
5 |
|
Крутящий момент по оси С (Нм) |
3,8 |
|
Инструментальный магазин |
: |
|
Количество инструментов (манипуляторного типа) (шт) |
24 (30) |
|
Количество инструментов (цепного типа) (шт) |
40 |
|
Максимальный диаметр инструмента (мм) |
Ø90 (Ø76) |
|
Максимальная длина инструмента (мм) |
300 |
|
Максимальный вес инструмента (кг) |
8 |
|
Точность |
: |
|
Точность позиционирования по осям X/Y/Z (мм) |
0,005
|
|
Точность позиционирования по осям А/С (сек) |
5"/5" |
|
Повторяемость по осям X/Y/Z (мм) |
0,003
|
|
Повторяемость по осям А/С (сек) |
4"/4" |
|
Прочее |
: |
|
Давление воздуха (кг/см²) |
6 |
|
Напряжение, частота (В, Гц) |
380, 50 |
|
Общее электропотребление (кВА) |
40 |
|
Объем бака СОЖ (л) |
300 |
|
Объем гидравлического бака (л) |
30 |
|
Габаритные размеры и вес станка |
: |
|
Длина/Ширина/Высота (мм) |
2660x2230Х2900
|
|
Масса (кг) |
6500 |
Высокопроизводительный обрабатывающий центр, преимущественно используется для обработки деталей в аэрокосмической, автомобильной и других областях, особенно для высокоточной обработки.
|
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ |
|
Система ЧПУ:
- MITSUBISHI модели M80/M830 Ременный привод шпинделя
Двигатель привода шпинделя
Высокоточный шпиндель - 8000 об/мин
Воздушный обдув шпинделя
Сервопривода по осям X/Y/Z
Поворотно-вращающийся стол (оси A,С)
Инструментальная система манипуляторного типа на 20 позиций
Линейные направляющие (качения) по осям X/Y/Z
Защита направляющих
Кабинетная защита зоны обработки (без крыши)
Конвейер удаления стружки шнекового типа (устанавливается с боку)
Автоматическая система смазки Освещение рабочей зоны
Трехцветная сигнальная лампа Разъем для передачи данных RS232 или USB Набор инструмента для обслуживания станка
Опоры для установки станка Инструкция по эксплуатации оборудования |
Система ЧПУ:
- FANUC модели 0i-MF/31i-MB
- HEIDENHAIN модели TNC620/TNC640
- SIEMENS модели 828D/840D
- FAGOR модели 8055i Plus/8060FL/8060
Редукторный привод шпинделя
Прямой встроенный привод шпинделя (мотор-шпиндель)
Шпиндель с увеличенными оборотами - 10000/12000/15000 об/мин
Подача СОЖ через шпиндель
Подача СОЖ вокруг шпинделя
Подача СОЖ высокого давления до 20 bar
Смыв стружки с защиты направляющих
Полная защита зоны обработки (с крышой)
Масляное охлаждение шпинделя
Система измерения инструмента Renishaw TS-27R Система измерения заготовки Renishaw OMP-60
Инструментальная система манипуляторного типа на 24/32 позиций
Инструментальная система цепного типа на 40 позиций
Трансформатор
Стабилизатор
Компрессор
Маслоотделитель от СОЖ
Уловитель паров СОЖ (масляного тумана) Конвейер удаления стружки ленточного типа (устанавливается с переди)
Система охлаждения электрического шкафа (вентилятор/кондиционер)
Выносной пульт управления
Пистолет подачи СОЖ
Пистолет подачи воздуха |
 |
Поворотно-вращающийся стол вар.1 |
|
Поворотно-вращающийся стол вар.2 |
|
Высокоточный шпиндель |
|
Инструментальная система манипуляторного типа на 24 позиции |
|
Смыв стружки с защиты направляющих |
|
Подача СОЖ через шпиндель |
|
Подача СОЖ высокого давления до 20 bar |
|
Конвейер удаления стружки ленточного типа |
Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
