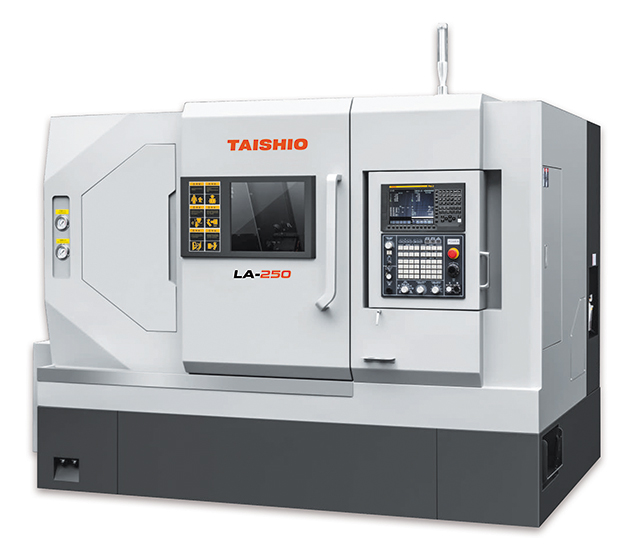

Токарные обрабатывающие центры TAISHIO серии LA-200
Токарные обрабатывающие центры TAISHIO серии LA-200
Артикул: 12938
Макс. Ø точения: 400 - 600 мм
РМЦ: 460 - 3000 мм
Мощность: 7,5 - 22 кВт
Вес: 4500 - 12700 кг
Производство: Китай-Тайвань
РМЦ: 460 - 3000 мм
Мощность: 7,5 - 22 кВт
Вес: 4500 - 12700 кг
Производство: Китай-Тайвань
92760 у.е.
7 303 937 ₽
- Технические характеристики
- Комплектация
- Доставка
|
Модель |
Ед. изм |
LA-200 |
|
Угол наклона станины |
|
40˚ |
|
Параметры обработки |
|
|
|
Макс. устанавливаемый Ø заготовки |
мм |
580 |
|
Макс. Ø точения над станиной |
мм |
400 |
|
Макс. Ø точения над суппортом |
мм |
280 |
|
Макс. длина точения |
мм |
460 |
|
Макс. Ø прутка |
мм |
51 |
|
Перемещение |
|
|
|
Перемещение по оси Х |
мм |
240 |
|
Перемещение по оси Z |
мм |
500 |
|
Перемещение по оси Y |
мм |
- |
|
Ускоренные перемещ. по осям X/Z |
м/мин |
30 |
|
Шпиндель |
|
|
|
Конус шпинделя |
|
А2-6 |
|
Диаметр патрона |
дюйм |
8" |
|
Обороты привода шпинделя |
об/мин |
4500 |
|
Мощность привода шпинделя |
кВт |
11 |
|
Диаметр отверстия шпинделя |
мм |
65 |
|
Револьверная головка |
|
|
|
Тип головки (стационарная) |
|
+ |
|
Количество инструментов |
шт |
Т12 |
|
Размер блока (□) для наружной обработки |
мм |
□ 25х25 |
|
Размер блока (Ø) для осевого инструмента |
мм |
Ø 40 |
|
Приводные блоки (осевой 0˚/ радиальный 90˚) |
|
- |
|
Задняя бабка |
|
|
|
Конус пиноли задней бабки |
|
МТ.5 |
|
Диаметр пиноли задней бабки |
мм |
80 |
|
Перемещение задней бабки |
об/мин |
40~460 |
|
Усилие зажима задней бабки |
кг/см2 |
5~30 |
|
Точность |
|
|
|
Точность позиционирования (на L300 мм) |
мм |
±0,003 |
|
Повторяемость (на L300 мм) |
мм |
±0,003 |
|
Прочее |
|
|
|
Общее электропотребление |
кВт |
20 |
|
Длинна х Ширина х Высота |
м |
2,6х1,7х1,9 |
|
Вес |
кг |
4500 |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ. НА СКЛАДЕ.
○ Входит в комплектацию
● Не входит в комплектацию
|
Модель станка |
LA-200 |
|
Стандартная комплектация |
|
|
Система ЧПУ FANUC серии 0i-TF Plus (Япония) |
○ |
|
Двигатель главного шпинделя FANUC (Япония) |
○ |
|
Сервопривода по осям X/Z – FANUC (Япония) |
○ |
|
Гидравлич. 3-х кулачковый патрон AUTOGRIP (Тайвань) - 6" (150 мм) |
● |
|
Гидравлич. 3-х кулачковый патрон AUTOGRIP (Тайвань) - 8" (200 мм) |
○ |
|
Гидравлич. 3-х кулачковый патрон AUTOGRIP (Тайвань) - 10" (250 мм) |
● |
|
Гидравлич. 3-х кулачковый патрон AUTOGRIP (Тайвань) - 12" (300 мм) |
● |
|
Шпиндель с ременной передачей - 6000 об/мин. |
● |
|
Шпиндель с ременной передачей - 4500 об/мин. |
○ |
|
Шпиндель с ременной передачей - 3500 об/мин. |
● |
|
Шпиндель с ременной передачей - 2500 об/мин. |
● |
|
Шпиндель с ременной передачей - 2200 об/мин. |
● |
|
Стационарная револьверная головка - 12 позиций - «серия LA» |
○ |
|
Инструментальный блок для наружной обработки - 2 шт. |
○ |
|
Инструментальный блок для внутренней обработки - 4 шт. |
○ |
|
Цилиндрические переходные втулки - 1 комплект |
○ |
|
Гидравлич. задняя бабка с фиксированной пинолью |
○ |
|
Трансформатор |
○ |
|
Электрический шкаф |
○ |
|
Гидравлическая станция |
○ |
|
Централизованная автоматическая система смазки |
○ |
|
Система подачи СОЖ с давлением (3 bar) |
○ |
|
Конвейер для стружки |
○ |
|
Защита направляющих по осям X/Z и ШВП |
○ |
|
Закрытая зона обработки |
○ |
|
Рабочее освещение |
○ |
|
Трехцветная сигнальная лампа |
○ |
|
Педаль управления гидравлическими узлами |
○ |
|
Порт RS-232 |
○ |
|
Регулировочные болты и опоры |
○ |
|
Инструмент для обслуживания станка |
○ |
|
Инструкция по эксплуатации на русском языке |
○ |
ТОКАРНЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ TAISHIO серии LA
(для силовой и жёсткой обработки)
ОПИСАНИЕ TAISHIO
Токарные обрабатывающие центры TAISHIO серии LA применяются во всех отраслях промышленной индустрии: машиностроительной, автомобильной, авиационно-космической промышленности и приборостроении.
|
ОСОБАЯ ТОЧНОСТЬ:
Точность позиционир. по осям X/Z: ±0,003 мм.
Повторяемость по осям X/Z: ±0,003 мм.
Точность подшипников шпинделя: Р4.
ВЫСОКАЯ СКОРОСТЬ:
Ускоренные перемещ. по осям X/Y/Z: 30 м/мин. Высокие бороты шпинделя: до 6000 об/мин.
Время смены инструмента: 0,11 сек.
УВЕЛИЧЕННАЯ ЖЕСТКОСТЬ и МОЩНОСТЬ:
Мощность привода шпинделя: до 30/35 кВт.
Жёсткий инструментальный суппорт с осью «Y».
Цельнолитая виброустойчивая станина под углом 30˚. |
НАЗНАЧЕНИЕ TAISHIO
Токарные обрабатывающие центры TAISHIO серии LA предназначены для высокоскоростной токарной обработки с высокой точностью позиционирования и повторяемостью ±0,003 мм. Сочетание высокой жесткости цельнолитой виброустойчивой конструкции станины с усиленными ребрами жёсткости, мощного привода шпинделя до 30//35 кВт и высокоточных линейных направляющих увеличенного сечения, позволяют успешно сочетать жёсткое и силовое точение с чистовой обработкой деталей в закалённом состоянии с твердостью до 63 HRC, при этом обеспечивая точность по 7–8 квалитету и шероховатость по 8-9 классам.
ОБЛАСТЬ ПРИМЕНЕНИЯ TAISHIO
Токарные обрабатывающие центры TAISHIO серии LA применяются во всех отраслях промышленной индустрии: машиностроительной, автомобильной, авиационно-космической промышленности и приборостроении.
|
|
|
|
Цельнолитая виброустойчивая станина увеличенного сечения с усиленными ребрами жесткости типа (Box in box) под углом 30˚
|
|
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ TAISHIO
Токарные обрабатывающие центры
TAISHIO серии LA
(для высокопроизводительной, жёсткой и силовой обработки)
со стационарной револьверной головкой
ИНСТРУМЕНТАЛЬНАЯ СИСТЕМА
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ОСИ «Y»
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ TAISHIO
КОМПЛЕКТУЮЩИЕ TAISHIO
ПРОИЗВОДИТЕЛИ КОМПЛЕКТУЮЩИХ TAISHIO
