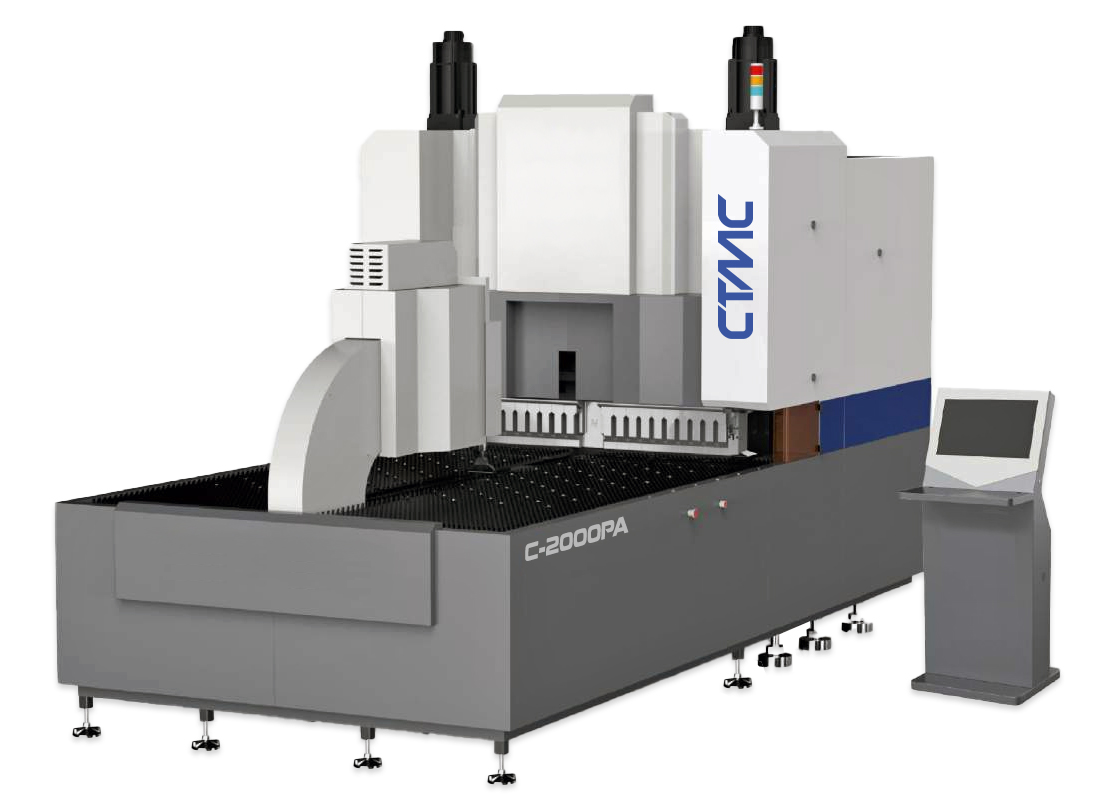

Автоматические панелегибы CTMC C-PA

Автоматические панелегибы CTMC C-PA
Артикул: 14099
Длина гиба: 1400-3200 мм
Высота гиба: 170 (300) мм
Толщина обрабат. листа: 0,35-3 мм
Смена инструм. прижимной балки: ручная
Цена: по запросу

Получить расчет лизинга

Получить предложение

Длина гиба: 1400-3200 мм
Высота гиба: 170 (300) мм
Толщина обрабат. листа: 0,35-3 мм
Смена инструм. прижимной балки: ручная
Предоплата: 30-40%
Срок поставки: 2-4 мес.
Аванс при лизинге: от 20%
Гарантия: 1-3 года
  • Технические характеристики
  • Комплектация
  • Видео
  • Доставка

Модель

С-1400PA С-2000PA С-2500PA С-3200PA
Максимальная длина гиба (мм) 1400 2000 2500 3200
Максимальная ширина гиба (мм) 1400 1250 1500 1500
Максимальная высота гиба (мм) 170 (300) 170 (300) 170 (300) 170 (300)
Мин. размер панели (мм) 160х200 160х200 160х200 290х340
Диапазон отгибаемого угла (°) -180 +180 -180 +180 -180 +180 -180 +180
Требуемое давление воздуха (МПa) 0,7 0,7 0,7 0,7
Макс. толщина гиба (углерод. сталь) (мм) 3,0 2,5 2,5 2,0
Макс. толщина гиба (нерж. сталь) (мм) 2,0 1,5 1,5 1,5
Мин. толщина листа (мм) 0,35 0,35 0,35 0,35
Мощность главного мотора (кВт) 33 71,5 73,7 75,7
Количество управляемых осей (шт) 15 15 15 15
Длина станка (мм) 4670 5330 5870 6670
Ширина станка (мм) 1980 2700 3150 3920
Высота станка (мм) 3000 3270 3270 3420
Вес (кг) 12000 21000 25000 30000

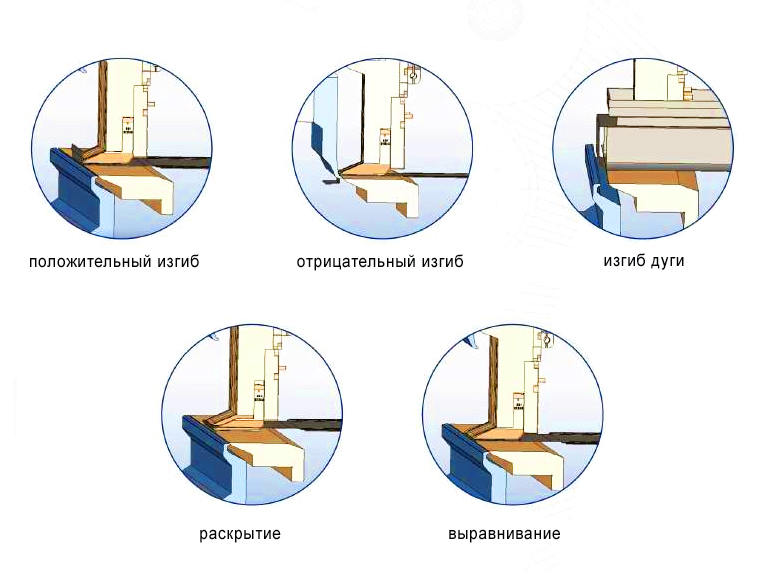

Автоматические панелегибы CTMC предназначены для изготовления гнутых деталей с плоским основанием и загнутых с различным числом гибов по периметру. Панелегибы с ЧПУ по металлу могут использоваться для гибки заготовок толщиной до 3 мм. Автоматические панелегибы могут выполнять следующую обработку: положительный гиб, отрицательный гиб, плющение, радиусная гибка. Станок может комплектоваться системой автоматической загрузки и выгрузки, что обеспечивает высокую точность и производительность.

  • Стандартная комплектация: эксклюзивная запатентованная пневматическая прессовая оснастка
  • Толщина: низкоуглеродистая сталь 3 мм
  • Опциональная модель PAS, оснащенная модернизированным трехкоординатным приводом по осям X/X/Z
Панелегибы используют универсальные гибочные инструменты для выполнения гибки различных форм без необходимости в дополнительных специализированных инструментах. Станки легко позволяет выполнять дуговые гибки, подгибку, обратные гибки, изготовление закрытых форм и другие сложные операции гибки листового металла.


Высококачественная литая станина. Изготовлена из высококачественного чугуна QT500-7 и отливок из серого чугуна 250.

Это обеспечивает стабильность при ударных нагрузках высокой силы, лучшую точность и более длительный срок службы.


Запатентованная оснастка. Комплексная термообработка обеспечивает более высокую жесткость и износостойкость инструмента.

Использование технологии обработки Fanuc обеспечивает более высокую стабильность и точность инструмента.


Сервопривода с полной замкнутой системой управления.

Глубокая интеграция и согласование с интеллектуальной системой числового программного управления с многоосевым параллельным приводом.


Эксклюзивная запатентованная технология привода шарнирного механизма, управляемая полностью электрическим сервоприводом для раскрытия и втягивания шарнирного механизма.

Приводной шарнирный механизм обеспечивает точное открытие без бокового трения, гарантируя точность, предотвращая срезание материала и появление царапин.


Пневматический прессовый инструмент (серия PA). Эксклюзивная запатентованная технология пневматического прессования позволяет сгибать листовой металл толщиной до 3 мм.

Разборка и замена пневматического инструмента стали более удобными.


Автоматическая смена инструмента (серия А). Эксклюзивный запатентованный алгоритм автоматической смены оснастки.

Частичная гибка с использованием вспомогательной оснастки. Подходит для мелкосерийного разнообразного производства листового металла.


Вспомогательная оснастка (опционально). Вспомогательная оснастка позволяет осуществлять частичный изгиб заготовок.

Верхняя и нижняя вспомогательная оснастка могут быть изготовлены на заказ в соответствии с требованиями обработки.


Подъемник по оси С. Подъем по оси С, когда последний изгиб направлен вниз, облегчает подачу заготовки.

Имеет более широкий спектр применения и совместим с большим количеством видов обработки материалов.

 888.jpg Полностью независимая разработка интеллектуальной многоосевой системы ЧПУ с параллельным управлением, архитектура Industry 4.0, 100% автономная и управляемая.

Предоставление партнерам пожизненных услуг по модернизации системы бесплатно.

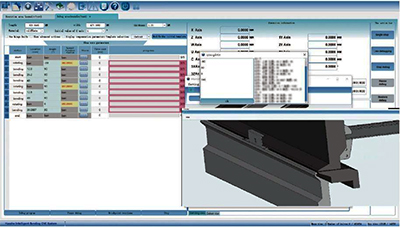

    444.jpg Графическое визуальное программирование (2D), ввод соответствующих параметров гибки для автоматического создания программы гибки.
Поддержка импорта 3D-чертежей
