Параметр |
Ед.изм. |
Значение |
|
Формат листа (Д х Ш) |
мм |
3000 х 1500 |
|
Перемещения по оси X |
мм |
1525 |
|
Перемещения по оси Y |
мм |
3025 |
|
Перемещения по оси Z |
мм |
270 |
|
Точность позиционирования по осям Х/Y |
мм/м |
±0,05 |
|
Повторяемость по осям Х/Y |
мм |
±0,05 |
|
Максимальная скорость перемещений |
м/мин |
140 |
|
Максимальное ускорение |
|
1,2G |
|
Вес станка |
кг |
7500 |
|
Макс. нагрузка на стол |
кг |
800 |
|
Габариты: |
|
|
|
- Длина
|
мм |
8500 |
|
- Ширина
|
мм |
2900 |
|
- Высота
|
мм |
1900 |
|
Электрическая характеристика: |
|
|
|
- Кол. фаз
|
|
3 |
|
- Напряжение
|
В |
380 |
|
- Частота
|
Гц |
50 |
|
- Защита
|
|
IP54 |
|
- Мощность подключения
|
кВт |
20 |

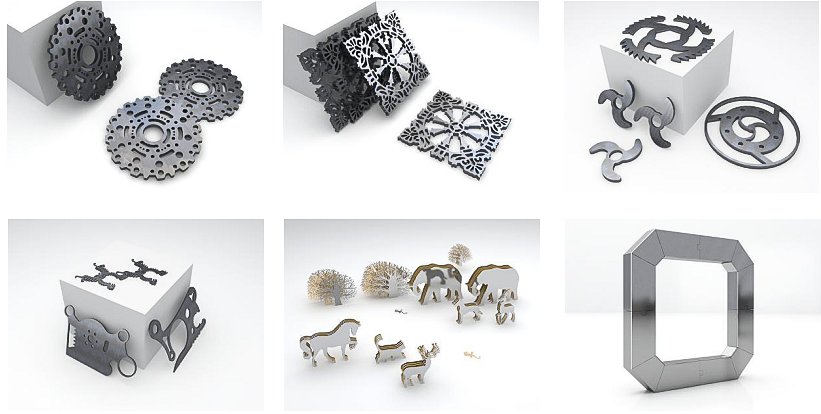

Лазерная обработка металла занимает важное и широко распространенное место в металлообрабатывающей промышленности и многих других сферах производства. Использование лазерных станков позволяет оптимизировать процессы обработки и добиться высокой точности и качества готовых изделий. Применение твердотельных волоконных лазеров обеспечивает бесконтактную обработку металлических материалов с различными показателями теплопроводности. Благодаря малой зоне теплового воздействия, такой метод позволяет обрабатывать и легко деформируемые материалы. Автоматизация процесса резки минимизирует необходимость вмешательства человека и обеспечивает высокую производительность. Преимущества лазерной резки включают в себя высокую скорость и точность обработки, что позволяет получать готовые изделия сложной формы и конфигурации с минимальными отходами. Такая технология успешно применяется для работы с широким спектром материалов, включая черную и нержавеющую сталь, алюминий, титан, латунь, медь, бронзу и другие металлы.

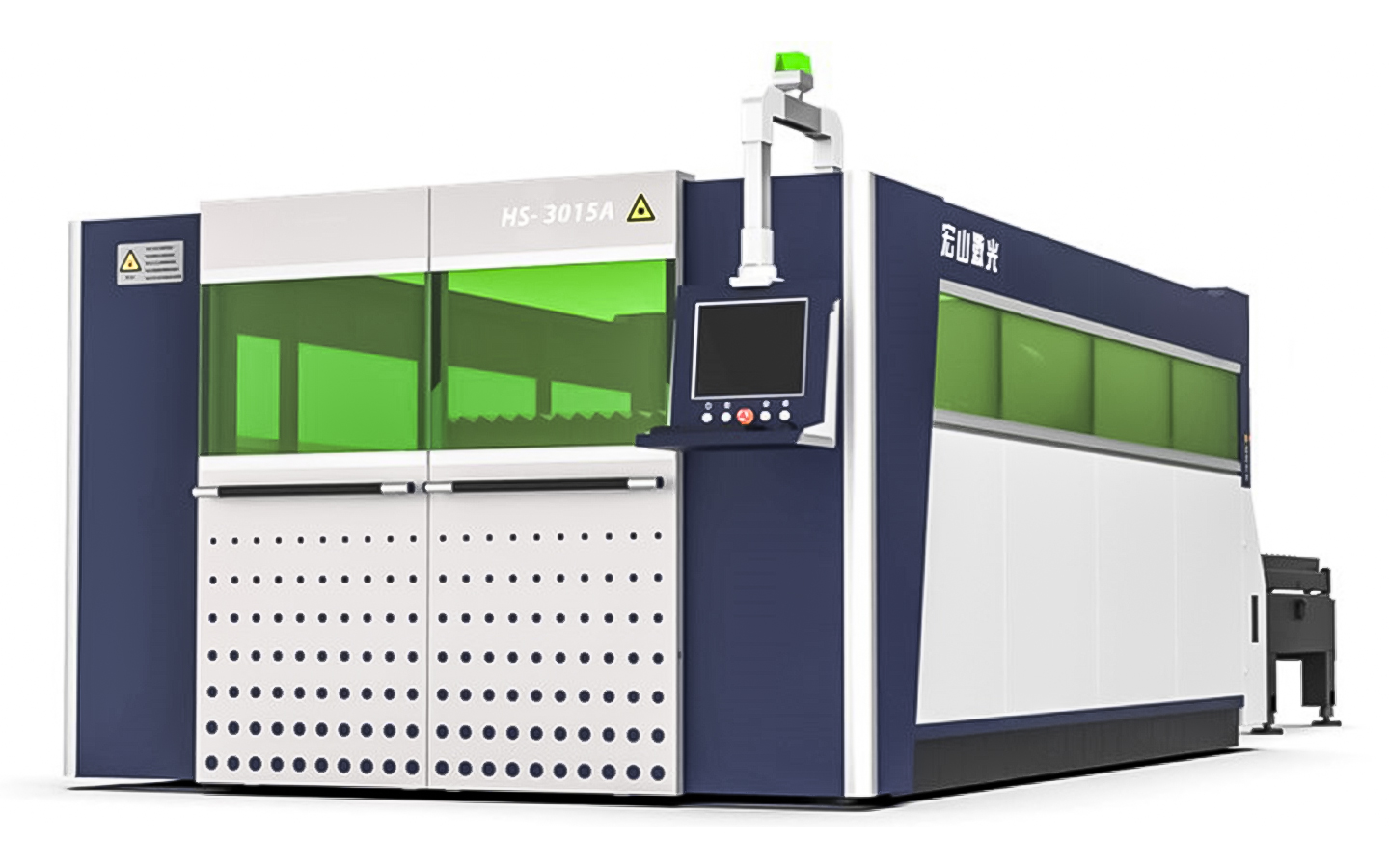

Комплектация установки лазерной резки HS-3015A
|
Компонент / узел |
Количество |
|
Оптоволоконная особо точная режущая голова |
1 к-т. |
|
Прецизионный рейки (секция листа) |
3 к-та |
|
Редуктор (секция листа) |
1 к-т.
|
|
Прецизионные рейки (секция реж.головы) |
2-к-та |
|
Прецизионный планетарный редуктор рейки (секция реж.головы) |
2-к-та |
|
Сервомоторы и приводы |
6 к-тов |
|
Высокоточные линейные направляющие |
4 к-та |
|
Прецизионные ШВП |
2 к-та |
|
Система ЧПУ |
1 к-т |
|
Промышленный управляющий компьютер |
1 к-т |
|
Шкаф электроуправления |
1 к-т |
|
Пневмокомпоненты |
1 к-т |
|
База станка и аксессуары |
1 к-т |
|
Модуль водяного охлаждения |
1 к-т |
|
Передний и задний пневмопатроны |
1 к-т |
|
Вентилятор дымоудаления |
1 к-т |
|
Стабилизатор напряжения 50KVA |
1 к-т |
|
Материал |
Макс. толщина, мм |
|
Низкоуглеродистая сталь |
20 |
|
Нержавеющая сталь |
8 |
|
Алюминий |
6 |
|
Латунь |
5 |
|
Медь. |
3 |
ОПИСАНИЕ КОНСТРУКЦИИ
Портальная структура станка, спроектированная и изготовленная для высокоскоростной обработки. Дважды состаренная сварная станина для обеспечения точности и стабильности при длительной эксплуатации. Жесткость хорошая, можно применить более высокое ускорение, станина сварена при помощи точной сварки, для обеспечения точности и стабильности, а также обработана на портальном фрезерном станке.
|
|
Сварка основного корпуса Рама основного корпуса сварена защитной сваркой углекислым газом с такими преимуществами, как стабильный процесс сварки, отсутствие внутренних дефектов, минимальное разбрызгивание и т. Д. В настоящее время такая сварка становится наиболее важной сваркой для черного металлического материала. |
|
|
Стресс-отжиг
Материальное напряжение, возникающее в результате сварки, устраняется. Для отжига под напряжением нескольких каркасов кузова при 600 ℃ одновременно используется очень большая печь для отжига топлива. При стабильной температуре печи и равномерном электронном контроле сварочные напряжения полностью снимаются с гарантированным качеством. Отжиг одной небольшой необычной электропечи с неоднородной температурой не может гарантировать полное устранение напряжения.
|
|
|
Черновая обработка Черновая обработка предназначена для быстрого сокращения края рабочей зоны. Когда выполняется грубая обработка, следует выбирать как можно большую нагрузку и глубину резания, чтобы резать как можно больше за короткий промежуток времени.
|
|
|
Вибрационное старение Другой метод устранения внутреннего остаточного внутреннего напряжения заключается в следующем: когда векторная сумма остаточного внутреннего напряжения в заготовке и дополнительного вибрационного напряжения достигает или превышает предел текучести материала, материал имеет незначительную пластическую деформацию, так что внутреннее напряжение в материале ослабляется и снимается.
|
|
|
Естественное старение Станина размещается на открытом воздухе на срок более одного месяца. При этом снимается остаточное напряжение, чтобы получить стабильную точность размеров, повысить жесткость и увеличить деформационную стойкость.
|
|
|
Финишная обработка Пятиосевой обрабатывающий центр с ЧПУ используется для обработки направляющих, реек и т.д. – деталей, к которым предъявляются высокие требования по точности.
|
Лазерный резонатор
|
|
IPG Photonics является мировым лидером в области мощных волоконных лазеров. Производимый им волоконный лазер имеет такие преимущества, как высокое качество и надежность светового пучка, сверхвысокая выходная мощность, высокая эффективность электрооптического преобразования, меньшие затраты на обслуживание, компактную конструкцию, мобильность и долговечность, низкое потребление, экологичность и т.д.
|

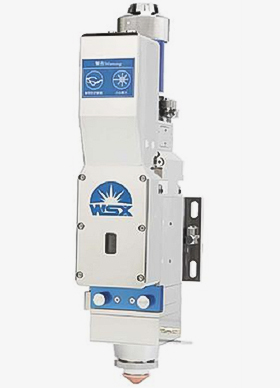

Режущая голова WSX
|
|
Изготовлена по немецкой технологии, надежная и стабильная. Полностью герметичная внутренняя структура лазерной головки позволяет избежать загрязнения оптической части пылью. Центровка головки по двум точкам, функция автофокусировки, высокая эффективность пробивки. Установка и замена защитного зеркала с помощью удобного выдвижного ящика. Модульная конструкция с высокой точностью и простотой обслуживания. Разъем QBH. |
Система
FSCUT - это специальная цифровая система управления для лазерного оборудования, разработанная совместно с передовыми местными разработчиками числовых систем управления. Система управления отличается высоким уровнем интеграции, расширенные функции, простое управление, высокий уровень стабильности. Таким образом, мы можем предложить заказчику конкурентоспособные технические решения.
Функция калибровки давления воздуха позволяет гарантировать стабильность параметров резания. Простое и удобное интуитивное управление.

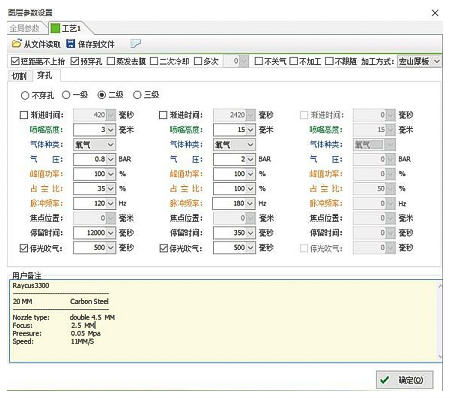

Многоступенчатая пробивка
С помощью координации системы газового контура FSCUT может управлять типом газа, переключением давления и временем перфорации и менять среднюю мощность лазера, изменяя ширину и частоту лазерного импульса одновременно, чтобы получить очень хорошие результаты при пробивке и объединения пробивки и резки.
Контроль энергии лазера
Система FSCUT может независимо управлять включением и выключением оптического затвора и управлять энергией, генерируемой лазерным генератором посредством аналоговой величины и широтно-импульсной модуляции, используя режим отслеживания энергии для адаптации к различным режущим материалам, толщинам, скоростям и газам, чтобы добиться равномерной резки и отсутствия прижогов. FSCUT может продолжить резку с той позиции, где резка была прервана в последний раз, чтобы удовлетворить разнообразные требования к лазерной резке.
Адаптивный поиск краев
Для нахождения края и угла наклона листа.
Функция прыжка
Можно выбрать режим движения для перехода к следующему шаблону резки. Можно регулировать высоту прыжка.
Автоматическое ускорение и замедление на углах.
Система FSCUT имеет функции автоматического ускорения и замедления на углах. С помощью режима отслеживания энергии лазера он может эффективно предотвратить перерезание углов и прижоги.

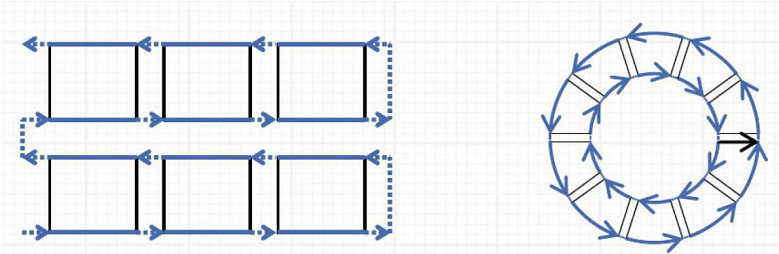

Расчет траектории резки
Сканирование и резка по прямым и круговым траекториям для повышения эффективности обработки тонколистового материала.
