Станок лазерной резки металла STEELMAC ST-3015HC

Станина

Китай

Источник

Китай

Режущая голова

Китай

Программное обеспечение

Китай

Стабилизатор напряжения (В Комплекте)

Китай

Чиллер

Китай

Сервоприводы

Китай

Автоматическая регулировка газов (О2)

Китай

Косозубая рейка – шестерня

Китай

Направляющие

Китай

Электрические компоненты

Франция

Автоматическая смазка

Китай

Вытяжной вентилятор

Китай

РЕЖУЩАЯ ГОЛОВА

Режущие головы оснащены водяным охлаждением, системой защиты оптики от пыли и обратного излучения, а также датчиком контроля высоты. Модульная конструкция головы позволит в считанные минуты производить замену оптических элементов и их обслуживание. Фокусирующая оптическая система снабжена бесконтактным емкостным датчиком, что позволяет автоматически поддерживать постоянное положение фокуса режущей головы относительно обрабатываемого листа и обеспечивает высокое качество реза. Автоматическое компенсирование неровностей материала, для стабильного качества реза. Лазерная голова предусматривает возможность гибкой настройки, что упрощает настройку рабочих параметров оборудования и широкий спектр выполняемых задач. Автоматическая настройка положения фокуса – для материалов всех толщин.

Особенности режущей головы

• Полная оптическая конструкция и водяное охлаждение корпуса.
• Три защитные линзы от пыли.
• Легкий вес и небольшой размер
• Независимый модуль фокусировки защитного окна.
• Защита от загрязнения маслом воздушного тракта.

ЛАЗЕРНЫЙ ИЗЛУЧАТЕЛЬ POWER PLUS
Лазерные излучатели специально разработаны для использования в составе промышленных лазерных металлорежущих систем.

• Высокое качество лазерного луча
• Надежность, долгий срок службы
• Широкая частота и быстрая модуляция;
• Высокая эффективность оптического преобразования;
• Высочайшее качество обработки сталей различных типов;
• Отсутствие турбины, стеклянных трубок и движущихся частей обеспечивают максимальную надежность лазерного источника;
• Отсутствие открытого оптического пути (излучение передается через оптоволокно), что существенно повышает безопасность Станка, и полностью убирает необходимость в обслуживании данного элемента;
• В конструкции лазера полностью отсутствуют дорогостоящие зеркала, газы высокой очистки и расходные материалы;
• Волоконный лазер имеет широкое технологическое применение и значительно лучшие, по сравнению с CO2 лазерами показатели обработки цветных металлов и нержавеющих сталей;
• Лазерный источник в силу своих конструктивных особенностей является практически необслуживаемым.

Особенности источника

• Диапазон мощности от 1.5 до 12 кВт;
• Высокая эффективность электрооптического преобразования;
• Высокая выходная мощность и превосходное качество лазерного пучка
• Полностью волоконная конструкция, отличающаяся компактностью и отсутствием необходимости в обслуживании;
• Ресурс работы до 100 000 часов, высокая надежность;
• Данный тип лазерных источников гарантирует малое потребление энергии, за счет высокого КПД (до 35 %, против максимума 8 % в CO2 лазерах). Затраты на энергопотребление снижаются более чем на 70 %.

ПРОМЫШЛЕННАЯ СТАНИНА

Станина станка выполнена на основе современных технологий соответствующим стандартам качества DIN.

• Станина, прошедшая термическую обработку (отжиг) и отпуск, для снятия остаточных напряжений в конструкции, а также повышения вязкости и уменьшения хрупкости.
• Мощная конструкция станины из листовой стали толщиной 14мм, обеспечивает стабильную работу, имеет повышенные динамические характеристик. Устанавливается на станках от 3000W и выше!
• Максимальная деформация станины при достижении ускорения 2,8G по осям X и Y – не более 0.018 мм.
• Сварная станина по модулю упругости выигрывает у чугунных, так как сталь прочнее чугуна.
• Допуск параллельности двухсторонних направляющих по всей длине станины станка - не более 0.030 мм
• Отсутствие вибрационных нагрузок станины, т.к. применяется не сплошная шовная, а контактная сварка
• Сварные станины, выполненные по данным стандартам, не требуют дополнительных дорогостоящих операций (помимо отжига) по снятию внутренних напряжений. Например, для любых литых станин (из серого ВЧ или высокопрочного ВЧ чугуна) должно применяться старение длительностью 6-12 месяцев.

СМЕННЫЕ СТОЛЫ

Станина станка выполнена на основе современных технологий соответствующим стандартам качества DIN. Зона обработки на рабочем столе составляет 3000×1500 мм с допустимой нагрузкой не более 900 кг. Имеются ящики отходов для выгрузки шлака и сбора деталей. Смена столов, позволяет увеличить производительность, за счет сокращения времени простоя на загрузку и выгрузку деталей с рабочего стола. В зависимости от толщины металла и типа деталей, повышение производительности может достигать до 50% по сравнению со станками с одним рабочим столом. Станки серии HC обладают отличными характеристиками как по скорости, так и по точности раскроя металла. В производстве станков применяются только промышленные комплектующие, рассчитанные на непрерывную работу в режиме 24/7. Все установленные узлы имеют огромный запас по прочности. В стандартную комплектацию станка входит промышленный чиллер, применяемый для охлаждения лазерного излучателя, и лазерной головки что защищает их от перегрева. На станках установлена защита с соответствующей сигнализацией об отсутствии циркуляции охлаждающей жидкости, что предотвращает от выхода из строя лазерного излучателя.

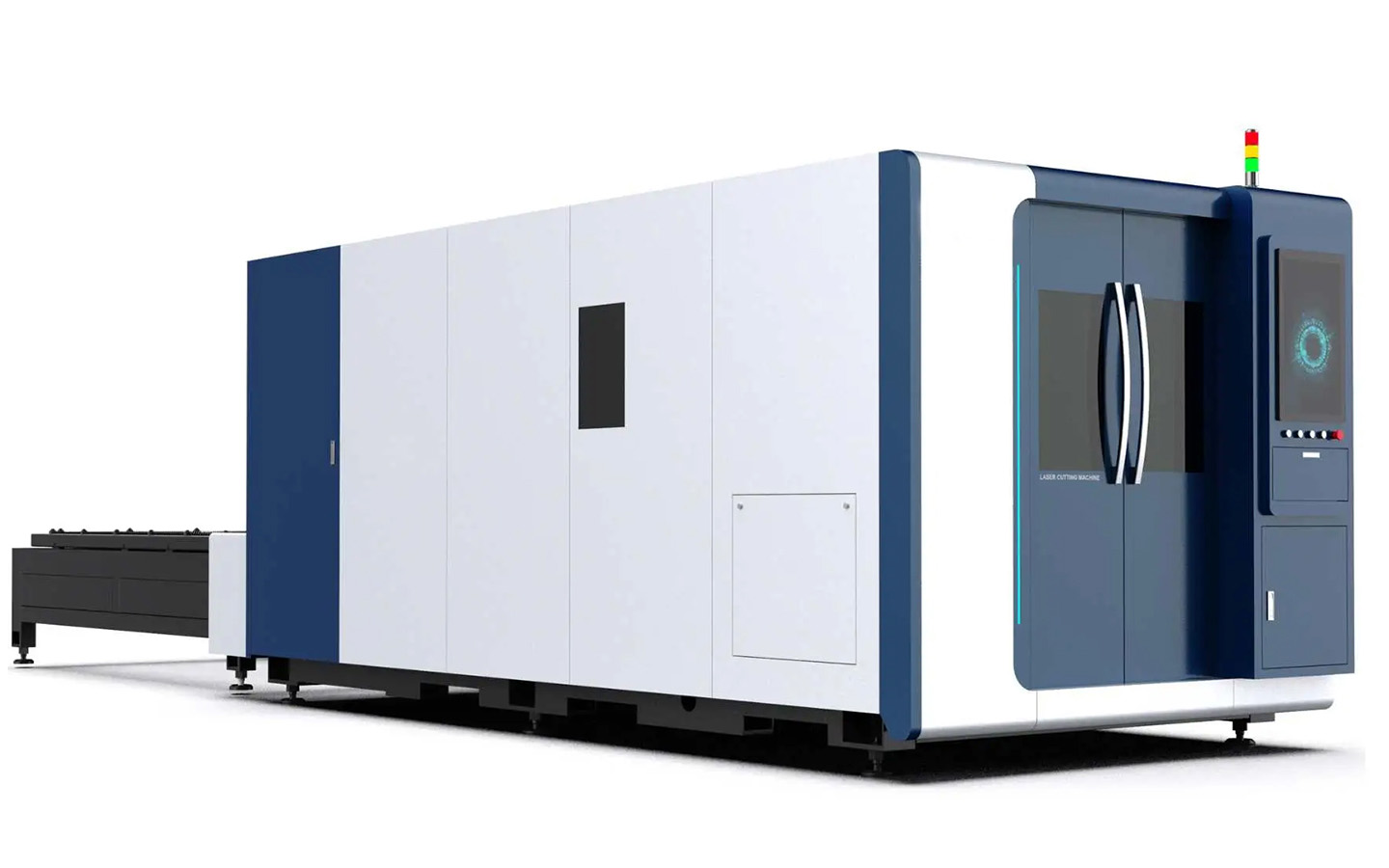

ЗАЩИТНАЯ КАБИНА

Станки серии HС оснащены кабинетной защитой зоны реза, с эффективной системой дымоудаления. Система удаления дыма происходит по частям, в зависимости от использования зоны (где расположена лазерная головка). Кабинетная защита обеспечивает повышенную безопасность персонала при работе на станке, а также защищает от лазерного излучения при использовании высокомощных источников лазерного излучения. В секциях рабочего стола расположены вытяжные отверстия, их по два в секции и каждое шириной около 650 мм. Такое решение обеспечивает эффективную очистку воздуха, максимальное удаление пыли и продуктов горения. Система вытяжной вентиляции удаляет продукты горения из зоны работы лазерного станка. Служит для защиты оператора и чувствительного к загрязнениям оптического оборудования (линзы, зеркала). В комплект системы вытяжной вентиляции включены гофротрубы.

ЗАЩИТА ОТ ВОЗГОРАНИЯ, АВТОМАТИЗИРОВАННАЯ СМАЗКА

Подходит со всей ответственностью к системе защиты и безопасности работы на станке. По оси Y гофрозащита выполнена из огнеупорного материала, для предотвращения возгорания в процессе работы. В случае использования стандартной гофры - смазка, подаваемая на элементы перемещения, попадает на тканевую гофрозащиту, и при резке и пробивке в боковой зоне, искры разлетаются по сторонам, которые способствуют возгоранию, и могут привести к необратимым последствиям.

Централизованная система автоматической смазки
В стандартном исполнение станки оснащены автоматизированной системой подачи смазки для надежного обеспечения подачи смазки на систему перемещения, что в свою очередь позволяет снизить время на обслуживание, и работать в бесперебойном режиме 24/7 Система автоматической централизованной смазки позволяет с заданными интервалами времени прокачивать масло для смазки линейных подшипников осей станков с ЧПУ. Данная система автоматической централизованной смазки значительно облегчит обслуживание станка и продлит время безотказной работы.

ОСНАЩЕНИЕ

Конструкция портала обеспечивает высокую прочность при относительно небольшой массе. Благодаря этому сочетанию портал способен работать с высокими перегрузками в течение неограниченного времени.

• Скорость перемещения до 120 м/мин
• Ускорение до 2.0 G

Косозубая передача рейка-шестерня

Косозубые передачи получают все большее распространение в станкостроении благодаря своим выдающимся эксплуатационным характеристикам, среди которых:

• Надежность работы в широком диапазоне нагрузок и скоростей
• Высокий КПД
• Точность перемещений
• Низкий уровень шума
• Сравнительно малые нагрузки на валы и подшипники

Автофокусом называют процесс автоматической настройки расстояния от фокусирующей линзы до поверхности металла путем вертикального перемещения линзы внутри лазерной головы. Эта функция чрезвычайно удобна, особенно при резке материалов разной толщины: достаточно задать толщину листа, и линза сама выберет оптимальное расстояние. Программное обеспечение - это высокопроизводительная система волоконной лазерной резки, разработанная компанией. Используется для профессиональной обработки листового металла. Широко применяется в разных отраслях производства: от рекламных конструкций до судостроения, также в аэрокосмической и автомобильной промышленности. Система управления отличается высокой производительностью и предлагает полный набор решений для управления резкой, оснащена широкой базой данных процессов резки. Она обеспечивает различные параметры резки для разных толщин и материалов.

ВОДЯНОЙ ЧИЛЛЕР HANLI

В комплектацию к станку ST-3015HC входит водяной чиллер от компании Hanli, которая специализируется на системах охлаждения для лазерного оборудования. Компания имеет собственные патенты, исследовательский центр, научный центр. Чиллеры Hanli используются в лазерном оборудовании по всему миру, так как имеют высокую надежность и простоту в обслуживании. Оборудование оснащено компрессором производства передовых компаний, таких как Hitachi, Copeland, SANYO и др. В испарителях используются трубки из высококачественной нержавеющей стали (также могут быть установлены пластинчатые испарители). Охлаждение конденсатора осуществляется воздушным обдувом через верхие либо боковые отверстия, либо системой водяного охлаждения. Водяной контур оснащен многоступенчатым насосом, сухим фильтром и тепловым расширительным вентилем для превосходного качества работы, высокой эффективности охлаждения и снижения уровня шума.  Оборудование оснащено автоматической защитной системой для безопасной и надежной работы, которая обеспечивает:

• Защиту от перепадов напряжения;
• Защиту от перегрева компрессора:
• Защиту от сверхтоков;
• Защиту от обрыва фаз в цепи питания;
• Защиту от утечки по цепи заземления;
• Регулировку температуры с помощью многофункционального дисплея;
• Аварийную сигнализацию при низком уровне воды в системе, отсутствии потока или превышении температуры воды;
• Осушение и фильтрацию в системе охлаждения;
• Фильтрацию воды.

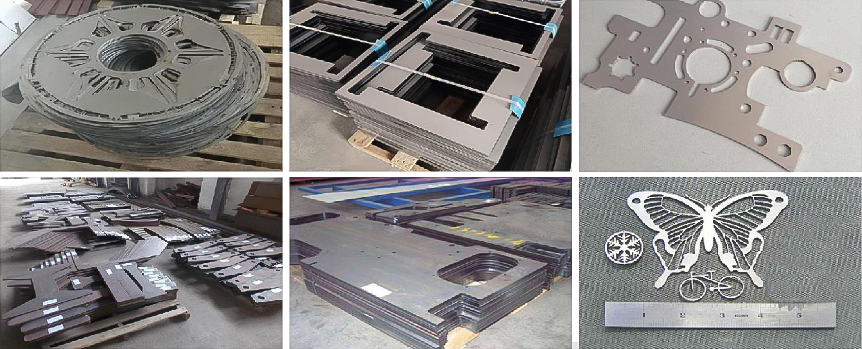

ВОЗМОЖНОСТИ И ПРИМЕНЕНИЕ ДЛЯ РЕЗКИ

• Углеродистая сталь / Нержавеющая сталь / Алюминиевый сплав
  Возможность  заготовки  и  выравнивания（параметры  могут  иметь незначительные отклонения из-за разного состава материала)


• Латунь, медь / Оцинкованный лист
  0,5-3,0 мм углеродистая сталь, оцинкованный лист 0,5-2 мм нержавеющая сталь.
