Координатно-пробивной пресс с башней для заготовок CTMC 3050-TW
Сервоэлектрический пробивной пресс с гильотиной с ЧПУ для пробивки и гильотинной резки плоских листов.
- Технические характеристики
- Комплектация
- Доставка
| Номинальная сила, кН | 300 |
| Макс. размер пробивки, мм | 114.3 |
| Макс. размер листа (с перехватом), мм | 1500 × 5000 |
| Макс. толщина листа, мм | 6 |
| Макс. вес листа, кг | 150 |
| Точность пробивки, мм | 0.1 |
| Макс. частота пробивки | 1500 |
| Макс. скорость позиционирования X/Y, м/мин | 80 × 64 |
| Скорость вращения барабана, рад/мин | 30 |
| Кол-во станций | 32 |
| Кол-во зажимов | 3 |
| Толщина резки гильотиной, мм | 3.5 |
| Частота рубки (г-рубка/1 сторона), рубов/мин | 45 × 60 |
| Точность резки, мм | 0.1 |
| Система ЧПУ | FANUC |
| Размеры ДхШхВ, мм | 5500 × 5260 × 2250 |
| Вес, т | 17 |
| Бренд | CTMC |
Вырезание, пробивка различных отверстий, форминг, завальцовка, маркировка и т.д

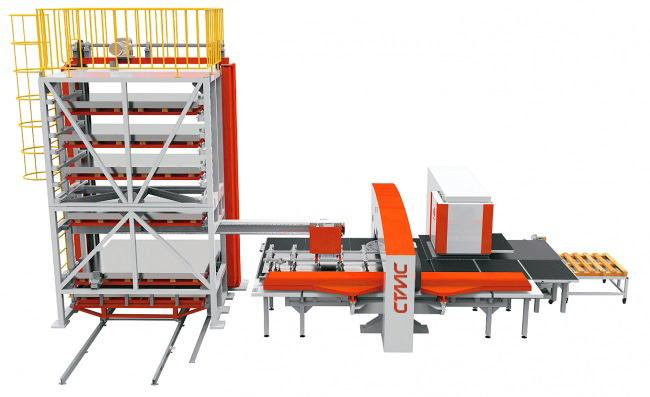

Координатно-пробивной пресс с модулем погрузки-выгрузки CTMC-TW - полностью электрический автоматизированный комплекс с интеграцией склада заготовок, что обеспечивает скорость, эргономичность и неизменную точность работы. Система управления и приводы FANUC гарантируют долгую и стабильную работу без сбоев.
Главной особенностью станка является наличие модуля погрузки-выгрузки (Портальная станция с вакуумными захватами для погрузки заготовок) и башни для хранения заготовок. Это дает вам максимальную скорость, эргономичность и плавность рабочего процесса. Производительность автоматизированного участка пробивки с погрузкой выше обычного координатного пресса почти на 30%. Плюс вы существенно экономите пространство цеха и получаете в свое управление полноценный автоматизированный склад заготовок.
Корпус машины очень прочный и представляет собой закрытую О-образную цельную сварную конструкцию. Станок оснащен инструментальной револьверной башней со сменным инструментом на 32 станции с пробивным инструментом. Серводвигатель взаимодействует с высокоточным редуктором и цепным приводом, а штифт позиционирования пневматического компонента позиционирует колесо, чтобы реализовать принцип работы по изменению положения формы в соответствии с программой. Инструмент на турели легко и удобно разбирается и заменяется.

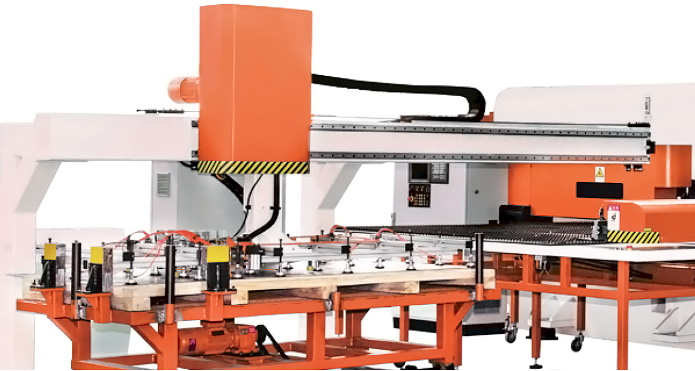

Модули погрузки-выгрузки представляют собой горизонтальные консоли с линейными направляющими, по которым ходит подающая каретка с вакуумной станцией. Таким образом, обеспечивается перемещение заготовок и по горизонтали и по вертикали.

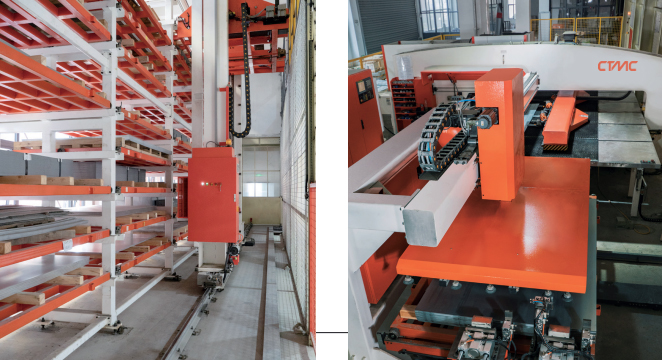

Башня для хранения заготовок многоуровневая и управляется от основного блока управления. Все операции автоматизированы на основе вашей базы материалов. Взможно использование нескольких башен в одной системе.
Система управления может либо автоматически управлять обработкой, либо можно задавать параметры вручную. Операции погрузки-выгрузки, а также выбора материала программируются с пульта управления.
Основные преимущества CTMC-TW
1) Закрытая мощная О-образная рама со снятым напряжением - нет деформаций, отличная виброустойчивость
2) Система управления и привода FANUC
3) Очень прочная и толстая револьверная голова с системой смазки
4) Червячные передачи и шестерни без зазоров
5) Высокоэффективный встроенный модуль лазерной резки (2-6кВт)
5) Многозадачность: штамповка, формовка, вращение, прокатка, нарезание резьбы, лазерная резка, маркировка и много другое
6) Комплектующие от лучших мировых производителей
Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
