8 (800) 775 27 18Сервоэлектрический пробивной пресс с гильотиной с ЧПУ для пробивки и гильотинной резки плоских листов.
| Сила удара | 300 / 400 | кН | Необязательный |
| Структура рамы | Закрытого типа «О» | Закаленная в печи | |
| Макс. размер листа | Ось X 2500; ось Y 1250 / 1500 | мм | Вторичное позиционирование по оси X до 5000 мм |
| Максимальная толщина материала | 6.35 | мм | |
| Макс. диаметр одного пуансона | Ø 88,9 | мм | Доступны нестандартные размеры |
| Частота пробивки | 1800 | л/мин | |
| Макс. частота (шаг 1 мм, ход 6 мм) | 800 | л/мин | |
| Макс. частота (шаг 25 мм, ход 6 мм) | 400 | л/мин | |
| Тип штампа | Длинные направляющие плашки международного стандарта серии 85 | ||
| Конфигурация башенной станции (стандартная) | 10 × A, 11 × B, 5 × C, 2 × D (с автоиндексом 1 × B и 1 × C) | ||
| Количество зажимов | 3 | шт. | |
| Перестановка цилиндров | 2 | наборы | |
| Оси управления | 6 / 7 | топоры | 7-осевая обработка включает перемещение головки инструмента по оси Y (опционально) |
| Поверхность рабочего стола | Щетка / всенаправленный стальной шариковый композит | Зона резки оснащена щетками из медной проволоки | |
| Макс. скорость подачи | Ось X: 100; ось Y: 80; X + Y: 130 | м/мин | |
| Скорость индексации револьверной головки | 30 | об/мин | |
| Точность позиционирования | ± 0,10 | мм |
|
| 1 | Мощность лазера | Вт | 3,000 |
| 2 | Максимальная площадь обработки | мм | 1250 / 1500 / 2500 |
| 3 | Точность резки | мм | ±0,1 |
| 4 | Скорость резки | м/мин | ≤ 40 (1 мм холоднокатаная сталь) |
| 5 | Максимальная толщина резки | мм | ≤ 3 |

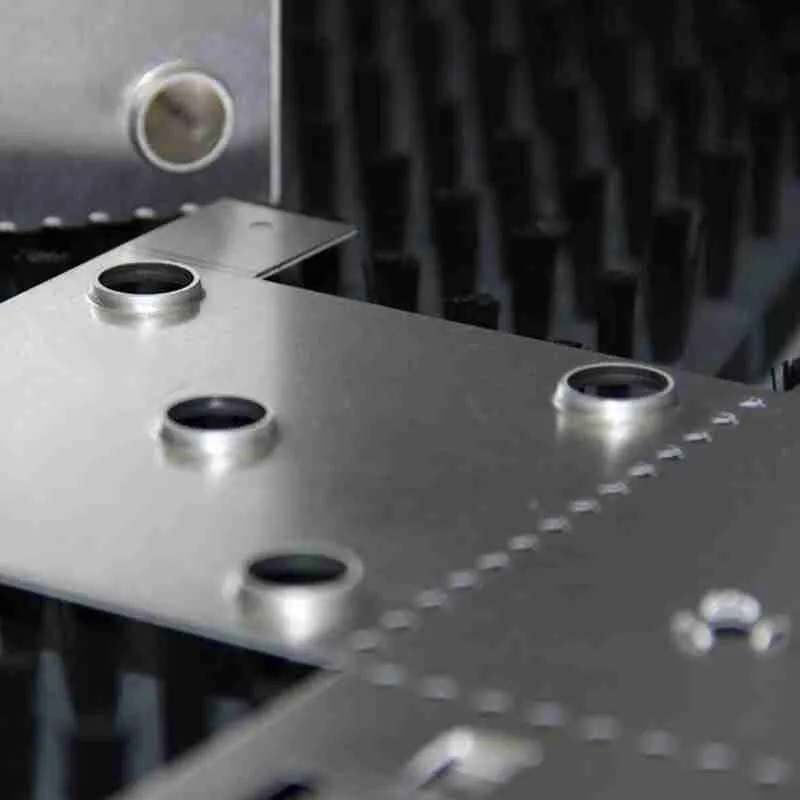

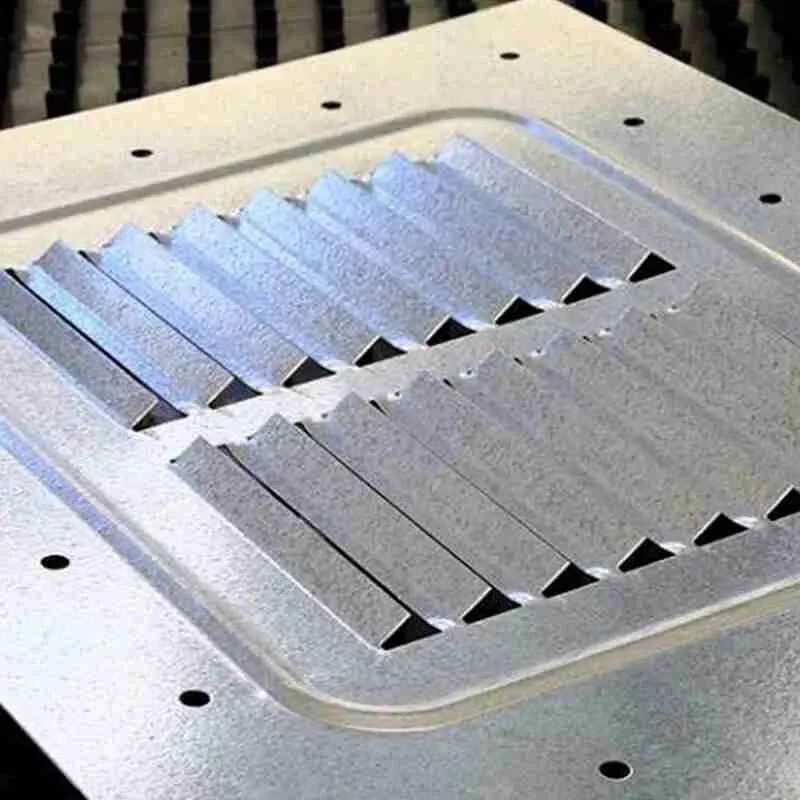

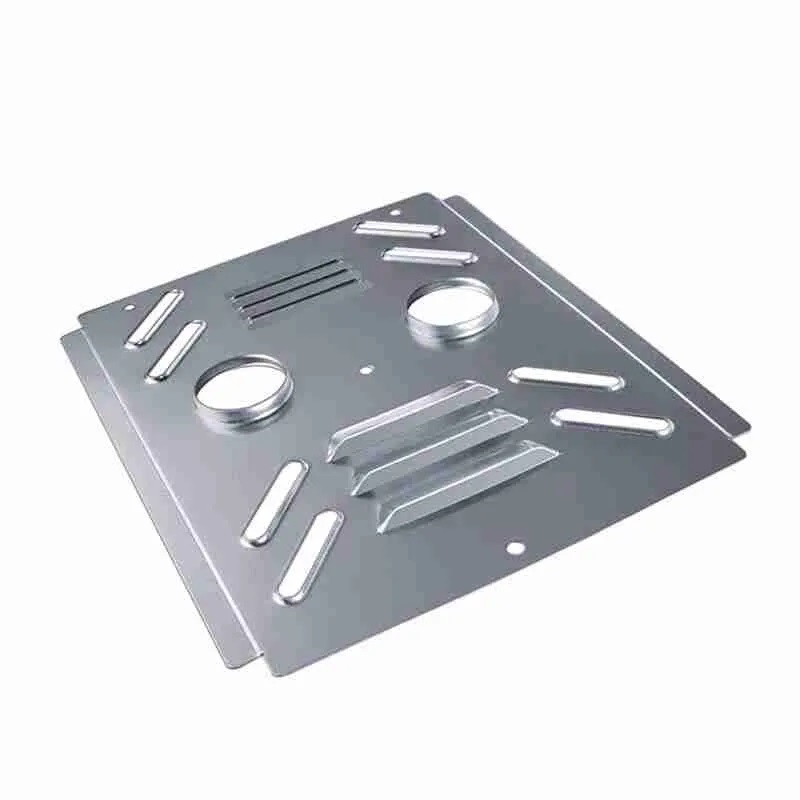

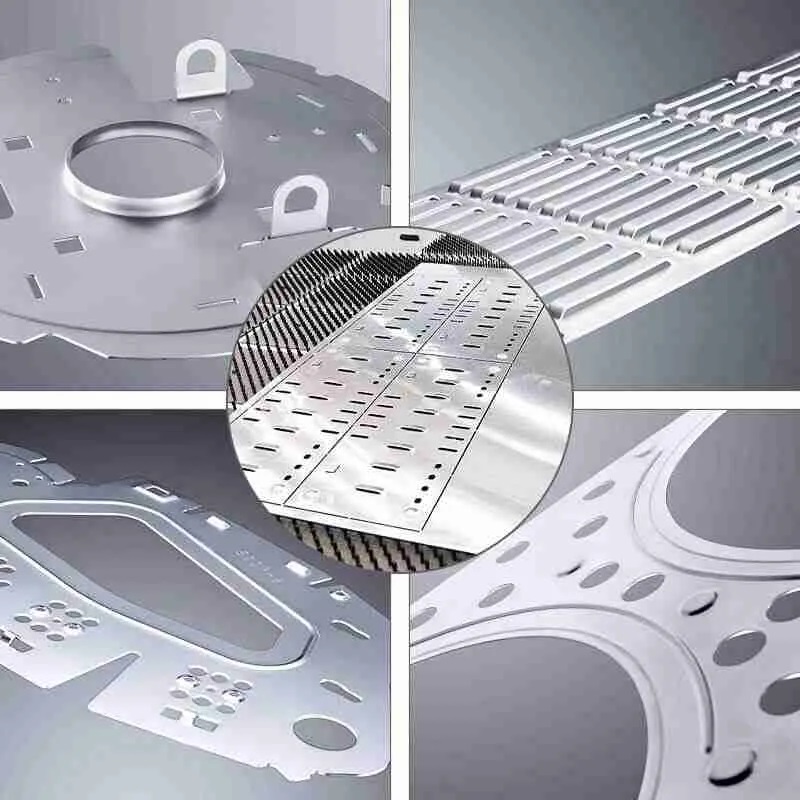

Вырезание, пробивка различных отверстий, форминг, завальцовка, маркировка и т.д

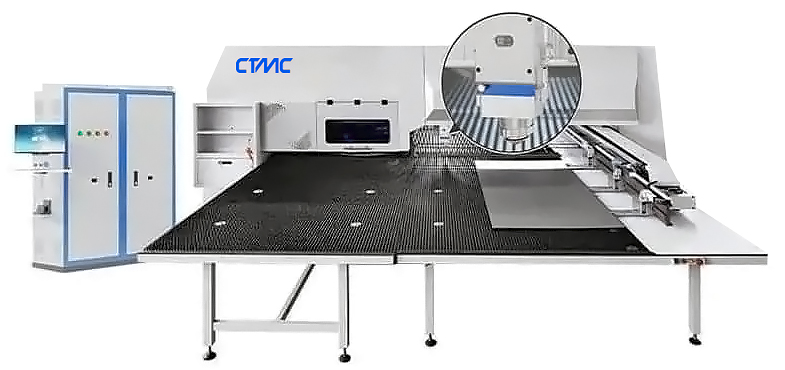

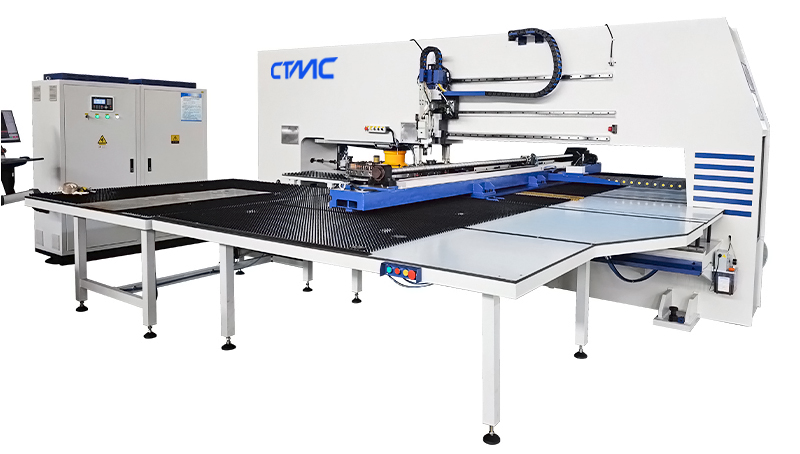

Комбинированный пробивной и лазерный станок объединяет в одной ячейке функции сервоприводной пробивки и высокоточной лазерной резки. Он выполняет все операции: от прокалывания, формовки и нарезания резьбы до скрайбирования, гравировки и лазерной резки сложных контуров или больших отверстий — и всё это без необходимости замены инструмента. Такое сочетание штамповки и резки обеспечивает максимальную гибкость и производительность, представляя собой решение нового поколения для точной обработки листового металла.
 |

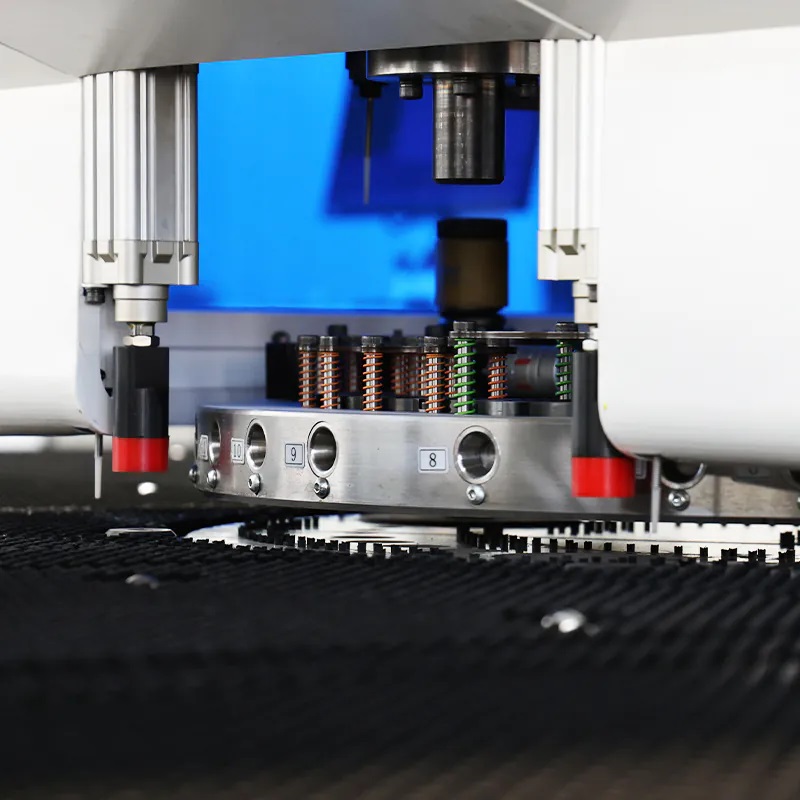

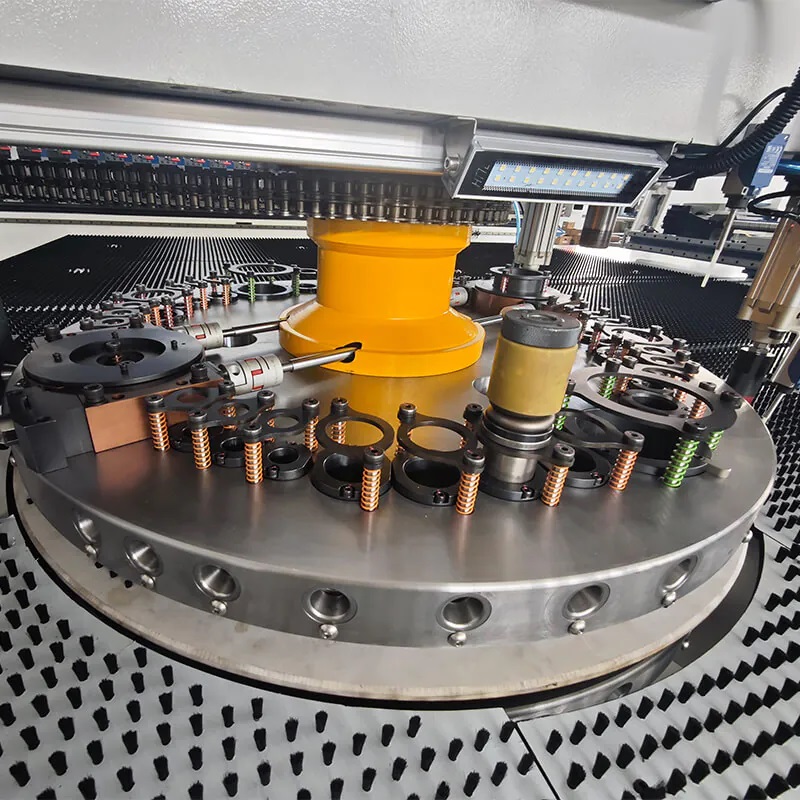

РЕВОЛЬВЕРНАЯ ГОЛОВКА С ЧПУ Револьверная головка имеет прочную вложенную конструкцию для улучшенного наведения и точной штамповки. Она предлагается в вариантах на 28 и 32 позиции; стандартная модель на 32 позиции включает в себя:
|
|

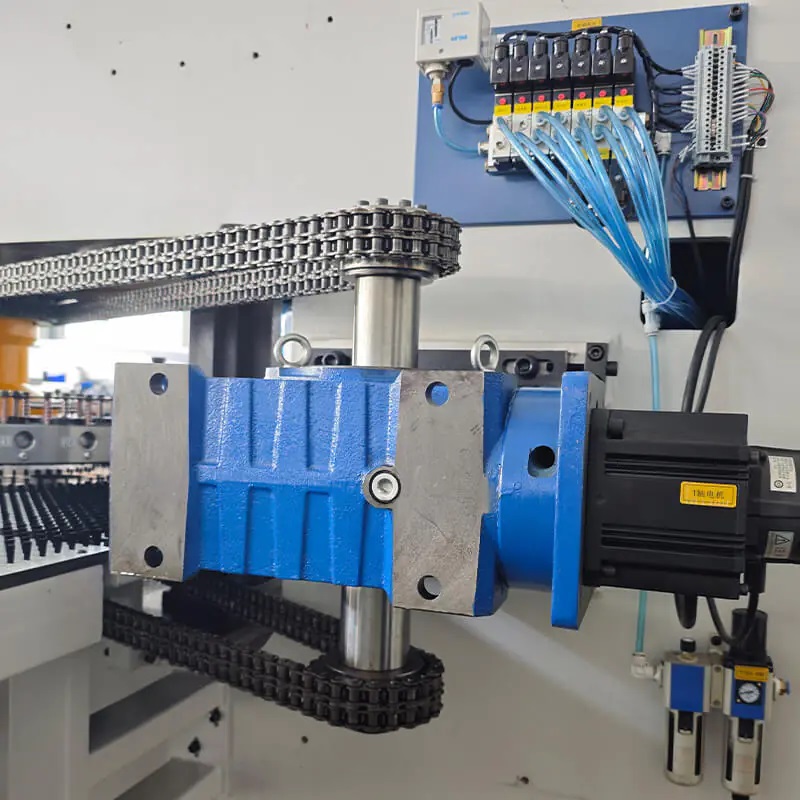

ОСЬ УПРАВЛЕНИЯ БАШНЕЙ Ось управления револьверной головкой приводится в движение серводвигателем Panasonic, который синхронизирует верхнюю и нижнюю револьверные головки, обеспечивая высокоточную штамповку без позиционного отклонения. |
|
ВРАЩАЮЩАЯСЯ СТАНЦИЯ Револьверная головка стандартно оснащена двумя станциями (1B и 1C). Благодаря вращающейся станции один штамп занимает меньше позиций, что сокращает время наладки инструмента. |
|

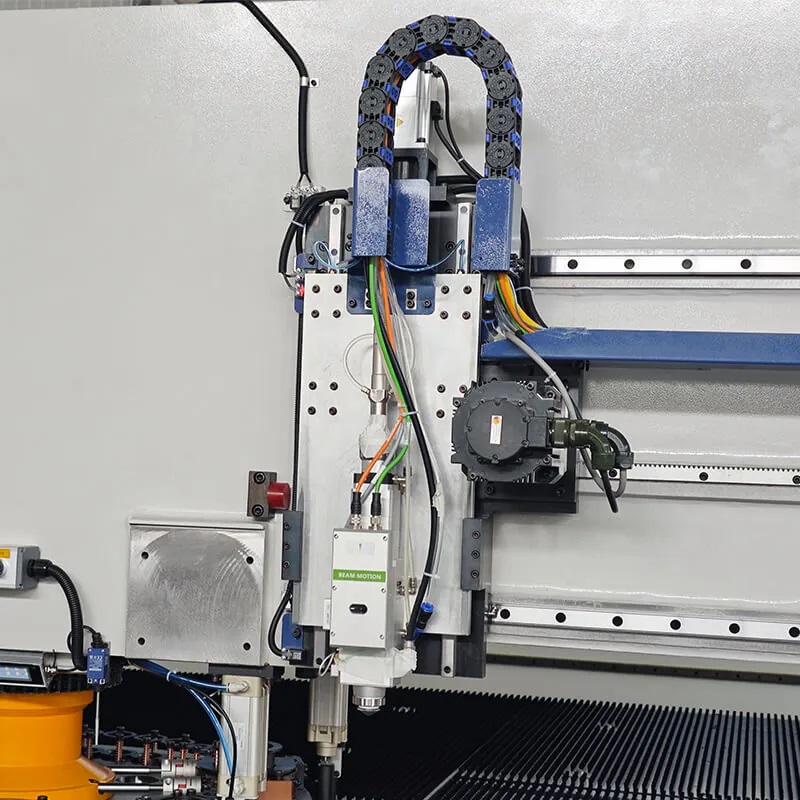

ЛАЗЕРНАЯ СТАНЦИЯ В лазерной станции наша режущая головка оснащена волоконным лазером с водяным охлаждением, который эффективно обрабатывает как листовую сталь, так и цветные металлы, потребляя при этом меньше энергии. Модульная конструкция на основе полупроводников — без резонаторной оптики и без необходимости разогрева — обеспечивает не требующую обслуживания сверхстабильную работу, недостижимую для обычных лазеров. |
|

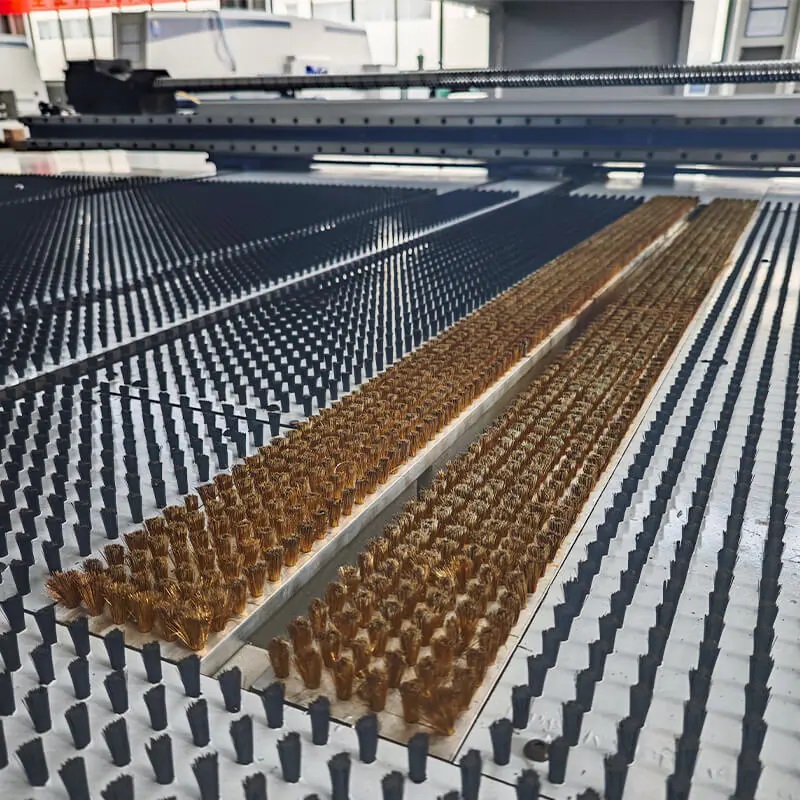

ЗОНА РЕЗКИ Планки из медной проволоки не задерживают шлак, сохраняя стол чистым; они отражают рассеянное лазерное излучение, защищая стол; а их высокая теплопроводность быстро распространяет тепло, предотвращая деформацию. |
|

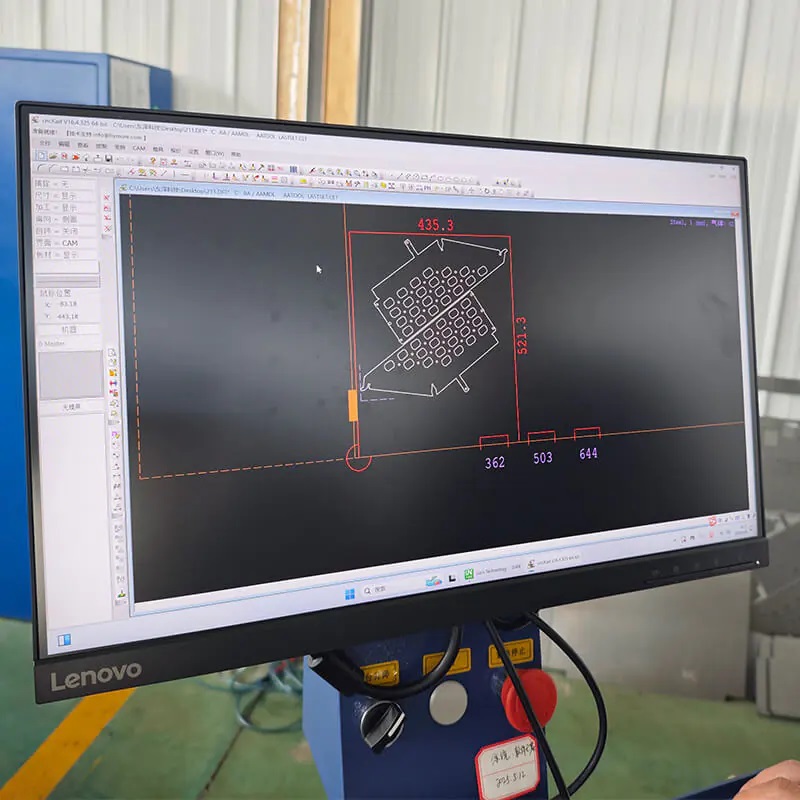

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ · Преобразование CAD-файлов в CAM одним щелчком мыши: простой импорт чертежей CAD в режим CAM для оптимизации программирования. · Автоматическая оптимизация раскладки: динамическое размещение деталей на основе характеристик листа и геометрии для минимизации отходов материала. · Моделирование и проверка траектории в реальном времени: заранее моделируйте траектории пробивки и лазера, чтобы исключить столкновения или перерезы, обеспечивая безопасную и надежную обработку. · Синергетическое управление пробивкой и лазерной резкой: гибко координируйте или последовательно выполняйте операции пробивки и лазерной резки, сочетая высокоскоростную пробивку отверстий и методы формовки с точной контурной резкой для минимизации затрат и максимальной эффективности. |
|
|
|
|
