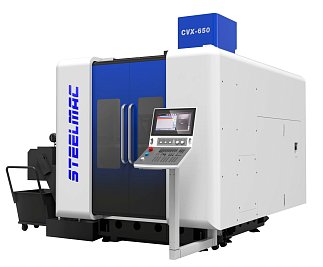

Пятиосевые обрабатывающие центры STEELMAC СVX-650

ОСОБАЯ ТОЧНОСТЬ (VDI 3441):
Точность позиционирования по осям X/Z: 0,006 мм.
  Повторяемость по осям X/Z: 0,004 мм.
Точность подшипников шпинделя: Р4 (прецизионная)
ВЫСОКАЯ СКОРОСТЬ:
Высокие обороты шпинделя: до 12000 об/мин.
Ускоренные перемещения по осям X/Y/Z: до 36 м/мин.
Время смены инструмента: 3-5 сек.
УВЕЛИЧЕННАЯ ЖЕСТКОСТЬ И МОЩНОСТЬ:
Жёсткая виброустойчивая станина
Мощность привода шпинделя: до 30/35 кВт.
Жёсткий инструментальный суппорт

Комплектация

Соответствие стандарту CE

●

Система ЧПУ SIEMENS SINUMERIK 840Dsl (Германия) с цвет. дисплеем 15”

(5-ти осевая обработка)

○

Система ЧПУ SIEMENS SINUMERIK ONE (Германия) с цвет. дисплеем 18,5”

(5-ти осевая обработка)

●

Система ЧПУ HEIDENHAIN TNC 640 (Германия) с цвет. дисплеем 18,5”

(5-ти осевая обработка)

●

Диалоговая система программирования + визуализация обработки

○

Пульт управления системы ЧПУ (маховичок)

○

Двигатель главного шпинделя SIEMENS (Германия)

○

Сервопривода по осям X/Y/Z – SIEMENS (Германия)

○

Сервопривода по осям A/C – SIEMENS (Германия) –

поворотно-вращающийся стол – одноконсольный (одноопорный)

●

Сервопривода по осям A/C – SIEMENS (Германия) –

поворотно-вращающийся стол – двухконсольный (двухопорный)

○

Прямой привод шпинделя - HSK E32, 36000 об/мин, 6/9 кВт.

-

Прямой привод шпинделя - HSK E40, 30000 об/мин, 11/13.2 кВт.

-

Прямой привод шпинделя - HSK E50, 24000 об/мин, 16/19.4 кВт.

-

Прямой привод шпинделя - HSK А63, 20000 об/мин, 20/23.7 кВт.

-

Прямой привод шпинделя - HSK А63, 20000 об/мин, 30/34 кВт.

●

Прямой привод шпинделя - HSK А63, 18000 об/мин, 30/35.4 кВт.

○

Прямой привод шпинделя - HSK А63, 16000 об/мин, 30/36 кВт.

●

Конус шпинделя - HSK E32

-

Конус шпинделя - HSK E40

-

Конус шпинделя - HSK E50

-

Конус шпинделя - HSK А63

○

Инструментальный магазин на 24 позиции (барабанный тип) - манипулятор

-

Инструментальный магазин на 30 позиции (барабанный тип) - манипулятор

-

Инструментальный магазин на 36 позиции (барабанный тип) - манипулятор

-

Инструментальный магазин на 40 позиции (цепной тип) - манипулятор

○

Инструментальный магазин на 60 позиции (цепной тип) - манипулятор

●

Линейные (роликовые) направляющие THK / INA по осям X/Y/Z

○

Шарико-винтовая передача (ШВП) NSK (с частичным охлаждением гайки)

○

Шарико-винтовая передача (ШВП) NSK (с полным охлаждением)

●

Воздушное охлаждение шпинделя + подготовка для пневматической системы

○

Масляное охлаждение шпинделя + гидравлическая система

●

Система охлаждения гидравлической система – чиллер гидравлики

●

Система охлаждения (шпинделя, поворотно-вращающегося стола и ШВП) с

теплообменником.

●

Система охлаждения (шпинделя, поворотно-вращающегося стола и ШВП) с

преобразованием (охлаждением) частоты температуры ±0,1˚ (градуса)

●

Централизованная автоматическая система смазки направляющих и ШВП

○

Электрический шкаф с теплообменником (воздушное охлаждение)

○

Электрический шкаф с кондиционером

●

Система подачи СОЖ с давлением (3 bar)

○

Система подачи СОЖ с давлением (10 bar)

●

Система подачи СОЖ с давлением (20 bar)

●

Система подачи СОЖ с давлением (40 bar)

●

Система подачи СОЖ через отверстие шпинделя + система очистки

●

Система подачи СОЖ для смыва стружки

●

Система охлаждения СОЖ с фильтром – чиллер СОЖ

●

Воздушный пистолет

●

Водяной пистолет

●

Рабочее освещение

○

Трехцветная сигнальная лампа

○

Защита линейных направляющих и ШВП по осям X/Y/Z

○

Закрытая зона обработки

○

Безопасное открытия двери (дверной замком)

●

Автоматическая дверь

●

Интерфейс для роботизированной системы

●

Конвейер для стружки (скребковый тип)

○

Конвейер для стружки (шнековый тип)

●

Конвейер для стружки (ленточный тип)

●

Передвижная корзина для стружки

●

Трансформатор

○

Стабилизатор напряжения

●

Оптические линейки HEIDENHAIN по осям X/Y/Z

●

Оптические линейки FAGOR по осям X/Y/Z

●

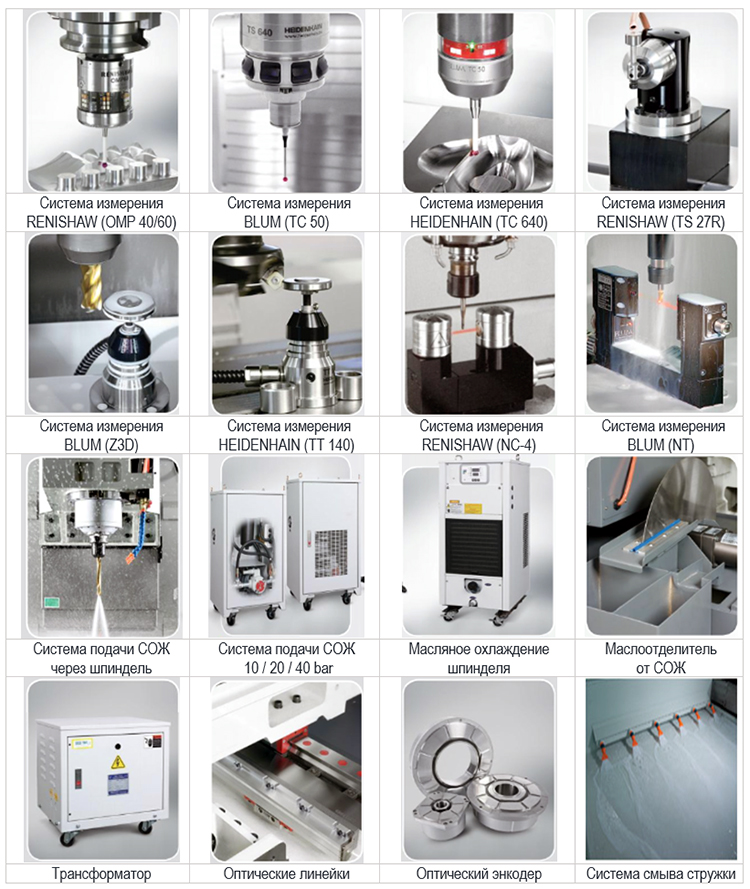

Система измерения заготовки Renishaw OMP40

●

Система измерения инструмента Renishaw TS27R

●

Система измерения заготовки BLUM OTC-40

●

Система измерения инструмента BLUM ZX-Speed

●

Система измерения заготовки HEXAGON OMP-40

●

Система измерения инструмента HEXAGON TS 35.20

●

Система предотвращения столкновений

●

Маслоотделитель от СОЖ

●

Уловитель паров СОЖ (масляного тумана)

●

Регулировочные болты и опоры

○

Инструмент для обслуживания станка

○

Инструкция по эксплуатации на русском языке

○
