Модель |
Ед. изм |
AVX-420 |
|
Система ЧПУ |
|
Siemens |
|
Поворотно-вращающийся стол |
|
|
|
Тип поворотно-вращающийся стола |
|
одноконсольный |
|
Диаметр поворотно-вращающегося стола |
мм |
Ø420 |
|
Максимальная нагрузка на поворотно-вращающийся стол |
кг |
150 |
|
Т-пазы (количество х ширина х расстояние) |
мм |
8 х 14 х 45 |
|
Расстояние от торца шпинделя до рабочего стола |
мм |
100~500 |
|
Перемещение |
|
|
|
Перемещение по оси Х |
мм |
700 |
|
Перемещение по оси Y |
мм |
450 |
|
Перемещение по оси Z |
мм |
400 |
|
Перемещение по оси A |
град. |
+30˚ -120˚ |
|
Перемещение по оси C |
град. |
360˚ |
|
Ускоренные перемещения по осям X / Y / Z |
м/мин |
24 / 24 / 24 |
|
Ускоренные вращения по осям A / C |
об/мин |
50 / 50 |
|
Шпиндель |
|
|
|
Тип привода шпинделя |
|
Прямой |
|
Конус шпинделя |
|
HSK E40 |
|
Обороты привода шпинделя |
об/мин |
30000 |
|
Мощность привода шпинделя |
кВт |
16/19,4 |
|
Инструментальный магазин |
|
|
|
Тип инструментального магазина |
|
Барабанный Манипуляторный |
|
Количество инструментов |
шт |
24 |
|
Максимальная длина инструмента |
мм |
200 |
|
Максимальный Ø инструмента |
мм |
Ø 50 |
|
Максимальный Ø инструмента с соседними ячейками |
мм |
Ø 100 |
|
Максимальная масса инструмента |
кг |
2 |
|
Точность (VDI 3441) |
|
|
|
Точность позиционирования по осям X/Y/ Z |
мм |
0,006 |
|
Повторяемость по осям X/Y/ Z |
мм |
0,004 |
|
Точность позиционирования по осям A/C |
сек |
5 / 5 |
|
Повторяемость по осям A/C |
сек |
3 / 3 |
|
Прочее |
|
|
|
Длина х Ширина х Высота |
м |
3,6х4,2х3,2 |
|
Вес |
кг |
7900
|
Фрезерные 5-ти осевые обрабатывающие центры STEELMAC серии AVX с одноконсольным наклонно-поворотным столом спроектированы для многоцелевой и высокопроизводительной фрезерной обработки с высокой точностью и повторяемостью при серийном и массовом производстве.
 |
ОСОБАЯ ТОЧНОСТЬ (VDI 3441): |
НАЗНАЧЕНИЕ
Фрезерные 5-ти осевые обрабатывающие центры STEELMAC предназначены для многоцелевой и высокопроизводительной фрезерной обработки с высокой точностью и повторяемостью ±0,005 мм. Сочетание высокой жесткости виброустойчивой конструкции станины с усиленными ребрами жёсткости, мощного привода шпинделя до 30/35 кВт и высокоточных направляющих увеличенного сечения, позволяют успешно сочетать жёсткое и силовое точение с чистовой обработкой деталей в закалённом состоянии с твердостью до 63 HRC, при этом обеспечивая точность по 6 - 7 квалитету и шероховатость по 8 - 9 классу.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Фрезерные 5-ти осевые обрабатывающие центры STEELMAC применяются во всех отраслях промышленной индустрии: машиностроительной, автомобильной, авиационно-космической, нефтегазовой, энергетической и приборостроении.
 |
 |
|
Жёсткая виброустойчивая станина с увеличенными и усиленными ребрами жесткости типа (Box in box) c наклонно-поворотным столом обеспечивает высокую виброустойчивость, жёсткость и точную обработку. |
|

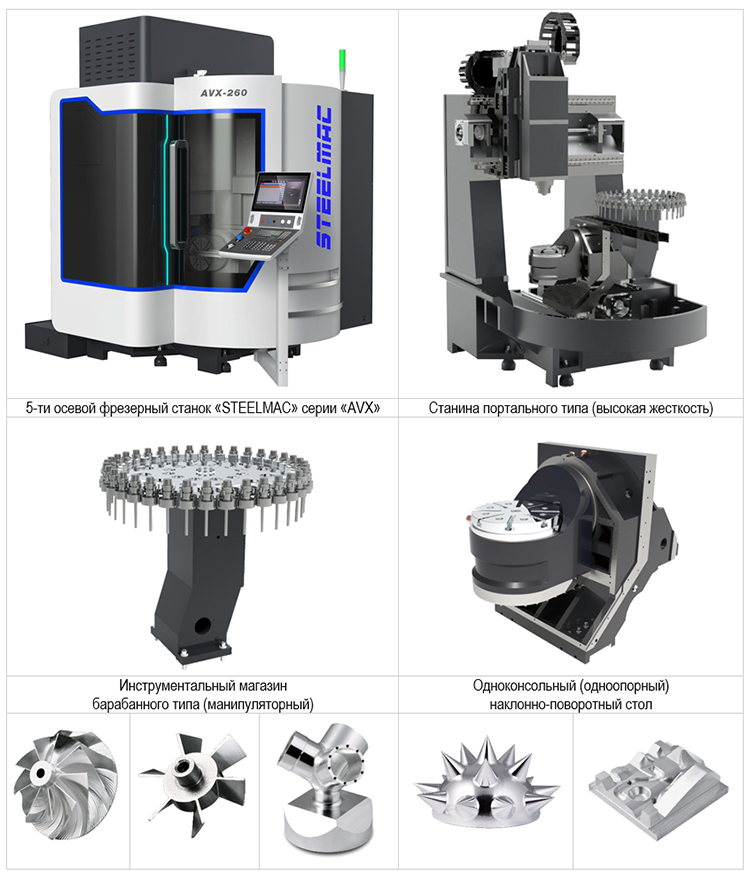

КОМПОНОВКА ПЯТИОСЕВЫХ СТАНКОВ STEELMAC серии AVX
ОСНОВНЫЕ ПРЕИМУЩЕСТВА 5-ТИ ОСЕВЫХ ФРЕЗЕРНЫХ ОБРАБАТЫВАЮЩИХ ЦЕНТРОВ STEELMAC
КОНТРОЛЬ КАЧЕСТВА СТАНКОВ STEELMAC
Во время изготовления и сборки каждый фрезерный 5-ти осевой обрабатывающий центр STEELMAC подвергается испытаниям на работоспособность основных узлов станка и проверяется по точности. Нашей целью является обеспечение оптимальной производительностью и полного удовлетворения пользователей каждым станком.
КОМПЛЕКТУЮЩИЕ. ПЯТИОСЕВОЙ ФРЕЗЕРНЫЙ СТАНОК ПО МЕТАЛЛУ
КОМПЛЕКТАЦИЯ. ПЯТИОСЕВОЙ СТАНОК С ЧПУ ПО МЕТАЛЛУ
○ Стандартная комплектация
● Возможно установить опцию
- Невозможно установить опцию
|
Модель станка |
AVX-420 |
|
Соответствие стандарту CE |
● |
|
Система ЧПУ SIEMENS SINUMERIK 840Dsl (Германия) с цвет. дисплеем 15” (5-ти осевая обработка) |
○ |
|
Система ЧПУ SIEMENS SINUMERIK ONE (Германия) с цвет. дисплеем 18,5” (5-ти осевая обработка) |
● |
|
Система ЧПУ HEIDENHAIN TNC 640 (Германия) с цвет. дисплеем 18,5” (5-ти осевая обработка) |
● |
|
Диалоговая система программирования + визуализация обработки |
○ |
|
Пульт управления системы ЧПУ (маховичок) |
○ |
|
Двигатель главного шпинделя SIEMENS (Германия) |
○ |
|
Сервопривода по осям X/Y/Z – SIEMENS (Германия) |
○ |
|
Сервопривода по осям A/C – SIEMENS (Германия) – поворотно-вращающийся стол – одноконсольный (одноопорный) |
○ |
|
Сервопривода по осям A/C – SIEMENS (Германия) – поворотно-вращающийся стол – двухконсольный (двухопорный) |
● |
|
Прямой привод шпинделя - HSK E32, 36000 об/мин, 6/9 кВт. |
- |
|
Прямой привод шпинделя - HSK E40, 30000 об/мин, 11/13.2 кВт. |
● |
|
Прямой привод шпинделя - HSK E50, 24000 об/мин, 16/19.4 кВт. |
○ |
|
Прямой привод шпинделя - HSK А63, 20000 об/мин, 20/23.7 кВт. |
● |
|
Прямой привод шпинделя - HSK А63, 20000 об/мин, 30/34 кВт. |
- |
|
Прямой привод шпинделя - HSK А63, 18000 об/мин, 30/35.4 кВт. |
- |
|
Прямой привод шпинделя - HSK А63, 16000 об/мин, 30/36 кВт. |
- |
|
Конус шпинделя - HSK E32 |
- |
|
Конус шпинделя - HSK E40 |
● |
|
Конус шпинделя - HSK E50 |
○ |
|
Конус шпинделя - HSK А63 |
● |
|
Инструментальный магазин на 24 позиции (барабанный тип) - манипулятор |
○ |
|
Инструментальный магазин на 30 позиции (барабанный тип) - манипулятор |
- |
|
Инструментальный магазин на 36 позиции (барабанный тип) - манипулятор |
- |
|
Инструментальный магазин на 40 позиции (цепной тип) - манипулятор |
- |
|
Инструментальный магазин на 60 позиции (цепной тип) - манипулятор |
- |
|
Линейные (роликовые) направляющие THK / INA по осям X/Y/Z |
○ |
|
Шарико-винтовая передача (ШВП) NSK (с частичным охлаждением гайки) |
○ |
|
Шарико-винтовая передача (ШВП) NSK (с полным охлаждением) |
● |
|
Воздушное охлаждение шпинделя + подготовка для пневматической системы |
○ |
|
Масляное охлаждение шпинделя + гидравлическая система |
● |
|
Система охлаждения гидравлической система – чиллер гидравлики |
● |
|
Система охлаждения (шпинделя, поворотно-вращающегося стола и ШВП) с теплообменником. |
● |
|
Система охлаждения (шпинделя, поворотно-вращающегося стола и ШВП) с преобразованием (охлаждением) частоты температуры ±0,1˚ (градуса) |
● |
|
Централизованная автоматическая система смазки направляющих и ШВП |
○ |
|
Электрический шкаф с теплообменником (воздушное охлаждение) |
○ |
|
Электрический шкаф с кондиционером |
● |
|
Система подачи СОЖ с давлением (3 bar) |
○ |
|
Система подачи СОЖ с давлением (10 bar) |
● |
|
Система подачи СОЖ с давлением (20 bar) |
● |
|
Система подачи СОЖ с давлением (40 bar) |
● |
|
Система подачи СОЖ через отверстие шпинделя + система очистки |
● |
|
Система подачи СОЖ для смыва стружки |
● |
|
Система охлаждения СОЖ с фильтром – чиллер СОЖ |
● |
|
Воздушный пистолет |
● |
|
Водяной пистолет |
● |
|
Рабочее освещение |
○ |
|
Трехцветная сигнальная лампа |
○ |
|
Защита линейных направляющих и ШВП по осям X/Y/Z |
○ |
|
Закрытая зона обработки |
○ |
|
Безопасное открытия двери (дверной замком) |
● |
|
Автоматическая дверь |
● |
|
Интерфейс для роботизированной системы |
● |
|
Конвейер для стружки (скребковый тип) |
○ |
|
Конвейер для стружки (шнековый тип) |
● |
|
Конвейер для стружки (ленточный тип) |
● |
|
Передвижная корзина для стружки |
● |
|
Трансформатор |
○ |
|
Стабилизатор напряжения |
● |
|
Оптические линейки HEIDENHAIN по осям X/Y/Z |
● |
|
Оптические линейки FAGOR по осям X/Y/Z |
● |
|
Система измерения заготовки Renishaw OMP40 |
● |
|
Система измерения инструмента Renishaw TS27R |
● |
|
Система измерения заготовки BLUM OTC-40 |
● |
|
Система измерения инструмента BLUM ZX-Speed |
● |
|
Система измерения заготовки HEXAGON OMP-40 |
● |
|
Система измерения инструмента HEXAGON TS 35.20 |
● |
|
Система предотвращения столкновений |
● |
|
Маслоотделитель от СОЖ |
● |
|
Уловитель паров СОЖ (масляного тумана) |
● |
|
Регулировочные болты и опоры |
○ |
|
Инструмент для обслуживания станка |
○ |
|
Инструкция по эксплуатации на русском языке |
○ |
