Линия по производству палочек для мороженого

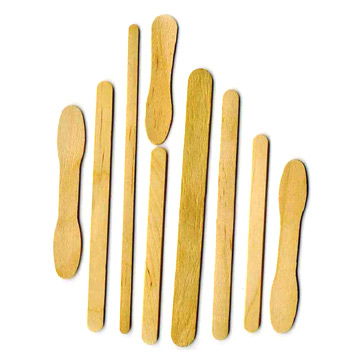

Завод по производству палочек для мороженого стандартов "93", "95","112","114","125", "140","магнум", "медицинский шпатель".


wde



stk



СМОТРЕТЬ ВИДЕО (монтаж оборудования 2011г.)

http://www.youtube.com/watch?v=MSrmCNNXMTI



Производственная мощность линии по производству палочек для мороженого стандарта «93» (93х10х2мм)

1. Производственная мощность пресса для вырубки палочки стандарта «93» для станка CM-032N – 20000-26000 шт./час

2. Для цеха в составе трех прессов CM-032N при односменной работе 8 часов: 3 х 26000 х 8 = 624 000 шт./смена

3. Суммарный ежемесячный выход палочек стандарта «93»: 20 х 624 000 - 12 480 000 шт.



Расход материала на единицу готовой продукции

1. На лущильных станках для лущения используется цилиндрическая заготовка размером: Длина 450 мм, Диаметр 300 мм. Объем такой заготовки V=0,032 м3

2. Суммарный выход палочек стандарта «93» (93х10х2мм) с объема 0,032 м3 составит ориентировочно 12 000 штук.

3. Итого из 1 м3 сырья суммарный выход продукции стандарта «93» получится 375 000 штук.



Экономика примерный расчет (8 часов в смене, 21 рабочий день в месяц)

Средняя цена палочек "93" - 0,13 руб/шт ;  "114" - 0,15 руб/шт (оптовая цена на 2013 год)

Цена 1 м3 березы - 700-1000 рублей

Ежемесячный оборот (например по палочке "93") - 12480000х0,13=1 622 400 рублей

Затраты на материал в месяц (береза 1000 руб/куб) 33,28х1000=33 280 рублей

Затраты на электроэнергию в месяц (суммарная мощность всех станков ~15 кВт , цена 1 кВт/час = 5,5 руб ) 15х5,5х8х21=13 860 рублей

Персонал всего 8-10 человек (зарплата - ? ) Если ФЗП 300 000 рублей, налог ЕСН 90 000 рублей, то прибыль ~ 1 185 260 рублей в месяц

Прочие расходы не учтены !



Состав производственной линии:

1. Лущильный станок CM-031A - 1 шт.

2. Штамповочный станок CM-032N - 3 шт.

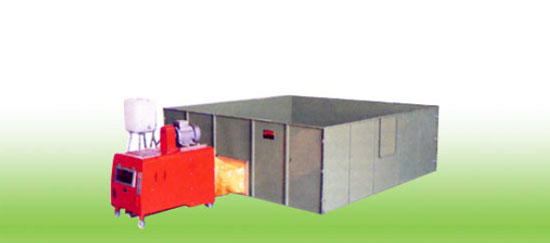

3. Сушильный агрегат на дизельном топливе/на отходах  CM-082/CM-083L - 1 шт.

4. Автомат закругления палочек для мороженого SMQ - 2 шт.

5. Сортировочный автомат палочек для мороженого F114 - 1 шт.

6. Станок для кассетирования палочек для мороженого XPT114/94MAGNUM - 2 шт.

7. Полировочный барабан GM-651 - 2 шт.

8. Станок для нанесения логотипа SL - 2 шт.

9. Аспирационная установка MF9022 - 2 шт.

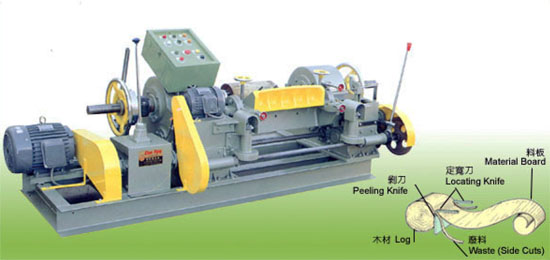

1. Лущильный станок CM-031A (вариант 1)

Применяется для изготовления лущеного шпона – основного материала для дальнейшей штамповки готовых изделий.





lu



Технические характеристики

Диаметр чурака (мм) 70-600
Длина чурака (мм) 127-520
Толщина шпона (мм) 0,35-5
Скорость вращения заготовки (об/мин) 40; 54
Мощность двигателей (КВт) 0,5 + 5,5
Вес (кг) 1140
Габариты станка (мм) 2510х1020х1020
Габариты упаковки (мм) 2590х1090х1270



   Лущильный станок ZX-1 (вариант 2)

ls12


Технические характеристики

Диаметр чурака (мм) <800
Длина чурака (мм) <520
Толщина шпона (мм) 1,12-5,6
Скорость вращения заготовки (об/мин) 40; 54
Мощность двигателей (КВт) 1,5 + 7,5 + 1,5
Вес (кг) 2200
Габариты станка (мм) 2200х1900х1300

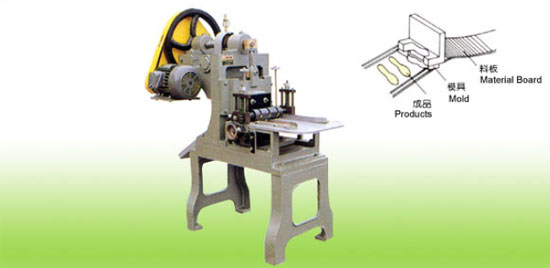

2. Штамповочный станок СM-032N (вариант 1)

Применяется для штамповки готовых изделий из шпона.

prrs

Технические характеристики

Длина заготовки (мм) 70-180
Ширина заготовки (мм) 0-45
Толщина заготовки (мм) 0-5
Производительность (шт/час) 20000-26000
Мощность (КВт) 0,75
Вес (кг) 400
Габариты станка (мм) 1194х762х1397
Габариты упаковки (мм) 1295х889х1676



Штамповочный станок SDС-06 (вариант 2)



adf

Технические характеристики

Частота работы вырубного штампа (цикл/мин) до 400
Производительность (палочек/смена 8 часов ) ~ 290 000
Ширина шпона (мм) <430
Толщина рубки (мм) 1,1-8,8
Количество слоев рубки (шт.) 1-9
Количество матриц на штампе (шт.) 1-3
Мощность (КВт) 2,2
Вес (кг) 500
Габариты станка (мм) 1200х800х1200

3. Сушильно-шлифовальный агрегат SG-8



Сушильный агрегат применяется для шлифовки и последующей сушки готовых изделий горячим воздухом t=10-80 C.



dfgg

Технические характеристики

Диаметр барабана (мм) 2000
Длина барабана (мм) 2800
Объем сушильной камеры (м3) 8,8
Мощность (КВт) 11
Вес (кг) 750
Габариты станка (мм) 4500х2200х2200

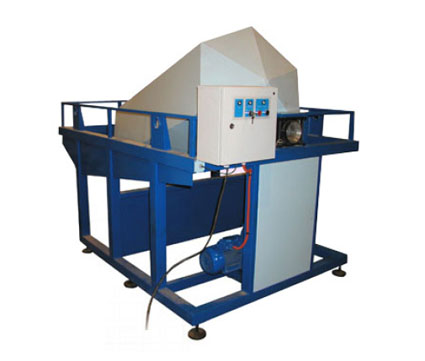

4. Автомат закругления палочек для мороженого SMQ

Станок предназначен для обработки (закругления) кромок палочек для мороженого.

drfg

СМОТРЕТЬ ВИДЕО СТАНОК SMQ

http://youtu.be/7CFARQf539I





НОВИНКА ! ЗАКРУГЛЕНИЕ КРОМКИ ДЛЯ ПАЛОЧЕК МАГНУМ !

yy

СМОТРЕТЬ ВИДЕО СТАНОК BSM

   http://youtu.be/lCk-14yP42Y



QWE

Технические характеристики

Тип обработки (мм) "114", "93"
Производительность (шт/час) 29800
Мощность (КВт) 1,5
Вес (кг) 350
Габариты станка (мм) 1100х900х1000

5. Сортировочный автомат палочек для мороженого F114 (двухканальный)

Станок предназначен для сортировки палочек для мороженого по критериям качества. Основные функции: сортировка по длине, толщине, ширине, продольному изгибу, боковому изгибу.

uu



СМОТРЕТЬ ВИДЕО F114 (двухканальный)

http://youtu.be/b4Xvb1o-30w



rty7u

СМОТРЕТЬ ВИДЕО FDC114 (одноканальный)

http://youtu.be/49c-nHDXuF0





ПРИМЕР УСТАНОВКИ ТРЕХ СТАНКОВ В ЕДИНУЮ НЕПРЕРЫВНУЮ ЛИНИЮ (FDC144 + SJ114 + XPT114)

(ДВОЙНАЯ СОРТИРОВКА + АВТОМАТИЧЕСКАЯ УПАКОВКА В КАССЕТЫ)

cc

СМОТРЕТЬ ВИДЕО FD114 (СОРТИРОВКА + УПАКОВКА)

http://youtu.be/M_XQNNe5kn8







ARE

Технические характеристики

Тип обработки (мм) "114", "93"
Производительность (шт/час) 70000
Мощность (КВт) 1,0
Количество дорожек (шт) 2
Вес (кг) 346
Габариты станка (мм) 2550х1040х1270

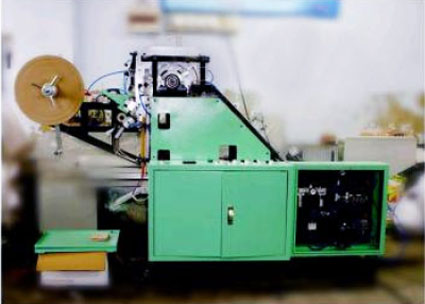

6. Станок для кассетирования палочек для мороженого XPT-114 / XPT-94MAGNUM

Станок предназначен для авоматической кассетной упаковки палочек для мороженого.

asd

СМОТРЕТЬ ВИДЕО ХРТ-114

http://youtu.be/8OSQuSXdPm4



ДЛЯ ПАЛОЧЕК ТИПА "MAGNUM"

sdf



СМОТРЕТЬ ВИДЕО XPT-94MAGNUM



asas

Технические характеристики

Тип обработки (мм) "114", "93" версия XPD94 для "MAGNUM"
Производительность (шт/час) 40000
Мощность (КВт) 1,3
Упаковочная лента Бумага мешочная упаковочная по ГОСТ 2228-81 тип "А" или "Б"
Клей Пищевой
Вес (кг) 420
Габариты станка (мм) 2180х880х1580

7. Полировочный барабан CM-651

Станок предназначен для полировки палочек для мороженого.

BBO

Технические характеристики

Тип обработки (мм) "114", "93", "MAGNUM"
Полезный объем (м3) 0.48
Частота вращения (об/мин) 20
Продолжительность обработки (мин) 15-90
Вес (кг) 180
Габариты станка (мм) 1448х1067х1194
Габариты упаковки (мм) 1600x1194x1499

8. Станок для нанесения логотипа SL

Применяется для нанесения логотипа на палочки для мороженого методом горячего тиснения.

asd

СМОТРЕТЬ ВИДЕО (процесс работы станка SL)


http://youtu.be/gWwi2HOHRTc



ggg

 ВИДЕО : ПЕЧАТАЮЩАЯ ГОЛОВКА ДЛЯ РОССИЙСКОГО ЗАКАЗЧИКА

http://www.youtube.com/watch?v=YTVOTyj6sa0&feature=g-hist



SL17

Технические характеристики

Тип обработки (мм) "125", "114", "93", "MAGNUM"
Производительность (шт/час) 20000
Мощность (КВт) 3
Вес (кг) 460
Габариты станка (мм) 1350х720х1150
Габариты упаковки (мм) 1450х750х1200

9. Оптический программный комплекс SJ114

Предназначен для сортировки палочек по 8-ми критериям точности   (1) Хроматизм (критерий отбора по цвету, например выбраковка сердцевинной (розовой) палочки, отличной от основного цвета, поверхностные загрязнения, сучки, неоднородность цвета (пятна) (2) ширина (3) длина (4) толщина (5) сужение (6) сколы и дефекты головок (7) продольный изгиб (8) боковой изгиб

sj

Технические характеристики

Тип обработки (мм)
"125", "114", "93", "MAGNUM"
Производительность (шт/час) 40 000
Мощность (КВт) 0,75
Принцип сортировки
оптический (лазерный) , программный
Количество и тип критериев сортировки (шт) 8
(1) поверхностные загрязнения (2) ширина (3) длина (4) толщина (5) сужение (6) сколы головок (7) продольный изгиб (8) боковой изгиб
Вес (кг) 346
Габариты станка (мм) 2750х500х1070

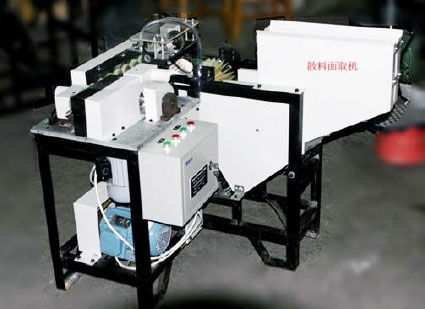

10. Станок для упорядовачивания и организации палочек для мороженого SL-3


222

СМОТРЕТЬ ВИДЕО (процесс работы станка)


  http://youtu.be/zegSyr_O5QE




ssll

Технические характеристики

Тип обработки (мм) 93/114/125/94magnum
Производительность (шт/час) 300 000
Мощность (КВт) 1,2
Вес (кг) 450





11. Станок для упаковки медицинских шпателей (депрессоров)


fgh


dfgh



Технические характеристики

Тип обработки (мм) "150 медицинский шпатель"
Производительность (шт/час) 5000
Мощность (КВт) 3,0
Количество дорожек (шт) 1
Вес (кг) 680
Габариты станка (мм) 950х800х1580

12. Стерилизаторы газовые для медицинских шпателей (депрессоров) серии Н-III


ferer

Технические характеристики

Варианты объемов стререлизационных камер (л) 600;1000
Агент стерилизации - газ С2Н4О (оксид этилена)
Температура стерилизации (С) 26-65
Погрешность контроля температуры (С) +/- 2
Глубина вакуума (кПа) 0 ~ -70
Время стерилизации (ч) 3
Диапазон шталы таймера (ч) 0-20
Напряжение электросети (В) 220 - 50 Гц






ФОТО : ОСНОВНЫЕ КРИТЕРИИ ОТБРАКОВКИ ДЛЯ СОРТИРОВОЧНЫХ КОМПЛЕКСОВ



srr





 Возможности и критерии сортировки оптических сортировочных комплексов SJ-93/114/94



cvbnbm





РЕАЛИЗОВАННЫЕ ПРОЕКТЫ





ПРОЕКТ № 3 : Запуск производства в городе Майкоп (2014 г.)

klk    ll

bb   ccc

nnn   xcxc

mnbv   zxsa

ert   ijh

rttt   lll

opp   5ruu

xxxl   vbvbv








ПРОЕКТ № 2 : Запуск производства в Вологодской области (2013 г.)

lush     stam

bar    baerr

sr   sr2

qqsm   smq

brr   bbrr

zxc   zxxx

up   uup

sll   ssll

zex   cexx



ПРОЕКТ № 1 : Запуск производства в г. Йошкар Ола (2011г.)

llush     lala

stt   sttr

 krr    krr2

 sort    ssort
