Оборудование для производства детских кроваток



Производственная мощность линии по производству детских кроваток

Производственная мощность линии составляет – 1100-1200 шт. в месяц при односменной работе.

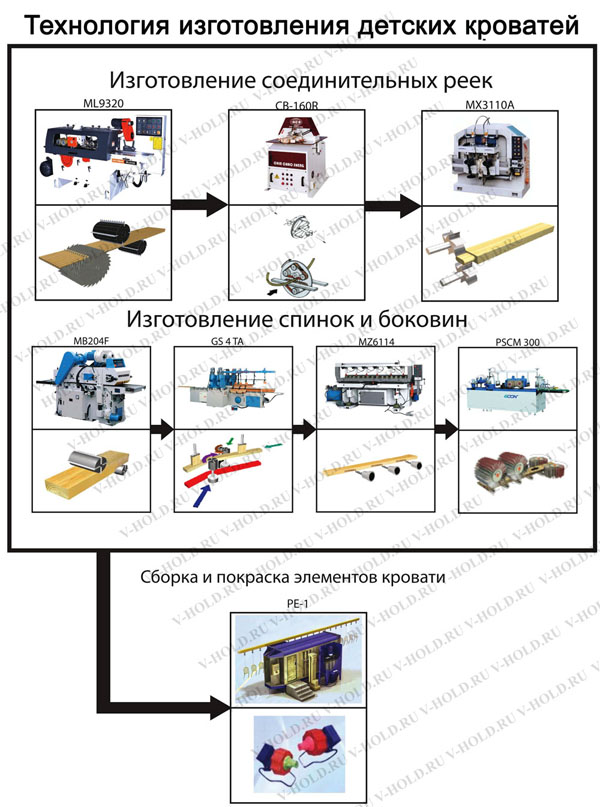

Состав производственной линии :

ИЗГОТОВЛЕНИЕ СОЕДИНИТЕЛЬНЫХ РЕЕК

1. Многопильный станок Richman ML9320 - 1 шт.

2. Станок для снятия фаски и шлифования прямых и криволинейных заготовок GB-160-2R - 1 шт.

3. Станок для фрезерования круглого шипа MX3110A - 1 шт.

ИЗГОТОВЛЕНИЕ СПИНОК И БОКОВИН

4. Двухсторонний рейсмус MB204F - 1 шт.

5. Станок копировально-фрезерный 4-х шпиндельный JGS 4TA - 1 шт.

6. Станок сверлильно-пазовальный MZ6414 - 1 шт.

7. Станок шлифовальный PSCM300 - 1 шт.

СБОРКА И ПОКРАСКА ЭЛЕМЕНТОВ КРОВАТИ

8. Электростатическая автоматическая покрасочная камера PE-1 - 1 шт.



Более подробные технические характеристики

1. Многопильный станок Richman ML9320

Станок предназначен для изготовления простых, а также профильных ламелей, таких как деревянные жалюзи. Обработка заготовки ведется последовательно двумя нижним и верхним рейсмусовыми валами с последующей распиловкой многопильным узлом. Благодаря мощному приводу пильного узла 22 КВт, можно установить до 12 дисковых пил.

Технические характеристики

Макс. ширина обработки (мм) 200
Макс. высота обработки (мм) 75
Скорость подачи (м/мин) 4-18
Диаметр шпинделей (мм) 40
Количество оборотов (об/мин) 6000
Мощность верхнего шпинделя (КВт) 5,5
Мощность нижнего шпинделя (КВт) 4
Диаметр пильного узла (мм) 50
Количество оборотов пильного вала (об/мин) 5000
Макс. диаметр пил (мм) 300
Макс. кол-во пил (шт) 12
Мощность пильного узла (КВт) 22
Мощность подъема траверсы (КВт) 0,37
Мощность подачи (КВт)
1,5
Суммарная мощность (КВт)
33,74
Габаритные размеры (мм)
3070х1230х1540

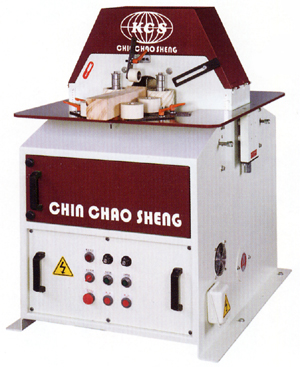

2. Станок для снятия фаски и шлифования заготовок GB-160-2R - 1 шт.

Станок предназначен для снятия фаски и шлифования прямых, криволинейных заготовок.

СХЕМА ОБРАБОТКИ


Технические характеристики

Минимальная длина заготовки (мм) 350
Диаметр сечения заготовки (мм) 10-120
Скорость подачи (м/мин) 2-25
Длина шлифовальной ленты (мм)
1285
Ширина шлифовальной ленты (мм)
76
Мощность двигателя шлифовального узла (КВт)
2,25
Мощность двигателя подачи (КВт) 0,37
Габариты станка (мм) 850х800х1200
Габариты в упаковке (мм) 1000х950х1500
Масса (кг)
270

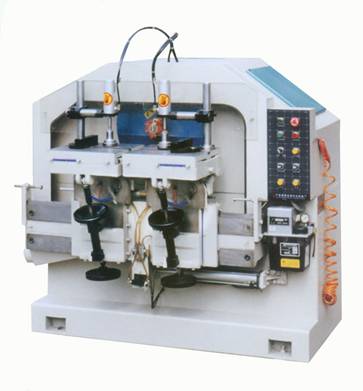

3. Станок для фрезерования круглого шипа MX3110A - 1 шт.

Станок предназначен для формирования вертикальных и горизонтальных закругленных шипов на прямых и криволинейных деталях. Рабочие столы настраиваются независимо по высоте и углу поворота. Во время обработки детали на одном столе, оператор закрепляет вторую деталь на другом столе, тем самым повышая производительность.

Технические характеристики

Наибольшая ширина шипа (мм)
90
Наибольшая длина шипа (мм)
40
Размеры рабочего стола (мм)
340х300
Количество столов (мм) 2
Частота вращения шпинделя (об/мин) 9500
Угол наклона стола (град) 20
Угол поворота стола (град) 45
Мощность двигателя (КВт) 2,2
Габариты станка (мм) 1400х1300х1300
Масса станка (кг)
900

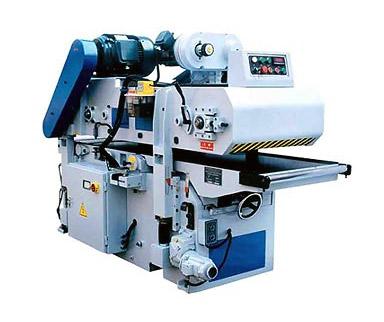

4. Двухсторонний рейсмус MB204F - 1 шт

Двухсторонний рейсмусовый станокпредназначен для плоскостного двустороннего строгания изделий из древесины на заданный размер по толщине. Обработка производится ножевыми валами одновременно с двух сторон.


Технические характеристики
Ширина обрабатываемой детали (мм) 15-445
Толщина обрабатываемой детали (мм) 10-170
Минимальная длина обрабатываемой детали (мм) 310
Количество ножевых валов (шт) 2
Диаметр ножевого вала (мм) 125
Толщина снимаемого слоя на верхнем шпинделе (мм) 5
Толщина снимаемого слоя на нижнем шпинделе (мм) 3
Скорость вращения ножевого вала (об/мин) 4800
Скорость подачи (м/мин) 5,3-20
Мощность верхнего ножевого вала (КВт) 7,5
Мощность нижнего ножевого вала (КВт) 5,5
Мощность подачи (КВт) 2,2
Мощность привода подъема стола (КВт) 0,37
Суммарная мощность (КВт) 16
Габаритные размеры (мм) 2550х1120х1900
Масса станка (кг) 2600

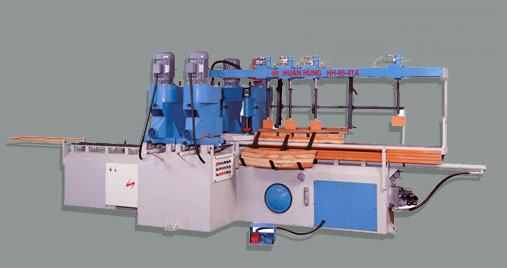

5. Станок копировально-фрезерный 4-х шпиндельный JGS 4TA - 1 шт.

Станок копировально-фрезерный 4-х шпиндельный (фрезерование и шлифование по копиру). Данные станки (аналог Balestrini) используют для фрезерования деталей стульев, столов, кресел, диванов, кроватей и других мебельных элементов. Принцип работы станка: изготавливается шаблон профиля изделия (из фанеры, ДСП или МДФ), который устанавливается на станок. Заготовка крепится на шаблоне при помощи пневмоприжимов. Данная конструкция перемещается вдоль станка гидравлически, по стальным направляющим. Заготовка проходит через 4 фрезерных узла, которые при помощи обкатных роликов, точно повторяют контур шаблона.

Технические характеристики

Размеры обрабатываемого изделия (мм) 1500х360х180
Мощность двигателей на 1, 2 шпинделе (КВт)
5,5
Мощность двигателей на 3, 4 шпинделе (КВт) 3,5
Диаметр шпинделей (мм)
40
Мощность двигателя гидроподачи (КВт) 3,5
Количество оборотов шпинделей (КВт) 9500
 Давление в пневмосистеме (МПа)  6
Изменение скорости подачи Инвертер
Вес (кг) 3290
Габариты станка (мм) 5140х2200х2060

6. Станок сверлильно-пазовальный MZ6414 - 1 шт.

Станок предназначен для получения несквозных отверстий и пазов в заготовках из массива древесины с целью установки и крепления элементов мебельной фурнитуры.

Технические характеристики

Макс. диаметр получаемых отверстий при одиночном сверлении (мм)
18
Макс. диаметр получаемых отверстий при групповом сверлении (мм)
13
Максимальная глубина сверления (мм)
80
Максимальное расстояние между крайними шпинделями (мм) 2100
Минимальное расстояние между соседними шпинделями (мм) 70
Максимальная длина получаемого паза (мм) 110
Количество шпинделей (шт) 14
Мощность электродвигателя (КВт) 11
Масса станка (кг) 1800

7. Станок шлифовальный PSCM300 - 1 шт.

Cтанок PSCM300 предназначен для шлифования погонажных изделий с различным профилем, изготовленных из массива.

Технические характеристики

Ширина обработки (мм) 10-300
Толщина обработки (мм)
10-80
Минимальная длина заготовки (мм)
800
Мощность подачи (КВт) 0,75
Суммарная мощность (КВт)
4,5
Скорость подачи (м/мин)
0-20
Вес (кг) 800

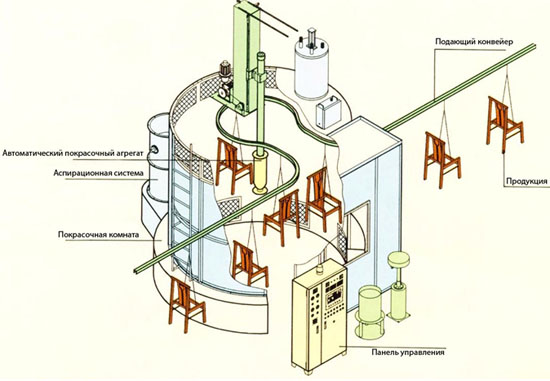

8. Электростатическая автоматическая покрасочная камера PE-1 - 1 шт.

Электростатическая автоматическая покрасочная камера для высококачественного нанесения лакокрасочных материалов методом распыления на поверхность и все кромки элементов мебели, плоские и рельефные панели, в проходном режиме. Главный принцип электростатической покраски заключается в том, что в процессе распыления жидкий лакокрасочный материал (ЛКМ), соприкасаясь с электродом, которым оборудован каждый электростатический краскораспылитель, получает высоковольтный отрицательный заряд (примерно 60-100 кВ), и после распыления его частицы направленно движутся к заземленному окрашиваемому изделию по силовым линиям электростатического поля, возникающим между краскораспылителем и изделием. За счет этого происходит окрашивание изделия со всех сторон за один проход.

Технические характеристики

Количество оборотов покрасочного агрегата (об/мин)
20000
Диаметр диска (мм)
100, 170, 230
Управление ЧПУ
Высота окрашиваемых деталей (м)
1,5 (1,8; 2,4 - опция)



ФОТО: Установка цеха для производства детских кроватей г. Ставрополь

ml    mml

Рейсмус с пильным узлом ML 9320



you  http://youtu.be/zIA-Ar8__Cs



 sff    sssf

 Шлифовальный станок GB 160-2R



 you   http://youtu.be/s6X6G03Wbwc

mx31   mxx

Станок для круглого формирования шипа MX3110A



 you   http://youtu.be/Gn4O-ek0o9M



rey   rrey

 Двухсторонний рейсмус MB2045B


kopp   kop

 Станок копировально-фрезерный 4-х шпиндельный JGS 4TA



you   http://youtu.be/EhIXBqsSkDk



spaz   spaz

Станок сверлильно-пазовальный MZ6414



you   http://youtu.be/P9nztIo77ps



prs   pprs

 Станок сверлильно-присадочный MZ7121A



you   http://youtu.be/NpzO50c8JSg



sslif   ssl

Шлифовальный станок PCM-30



you    http://youtu.be/5abdgFyNiro





pokr           asa          kr33

Элекростатическая покрасочная камера РЕ-1

    you    http://youtu.be/LHQi6JoyVnk
