ДФ-03.53 Фрезы для изготовления окна

Данный комплект фрез позволяет производить:

1. Одношиповое окно

2. Двухшиповое окно

3. Окно с коробкой типа "Евроокно"

сечением бруса 68х80 м из древесины мягких и твердых пород.

Комплект состоит из 12 фрез и одной пилы, которые собираются в блоки непосредственно на шпиндель станка (сборка осуществляется потребителем по прилагаемым схемам).

Фрезы для изготовления погонажных поверхностей изготавливаются затылованными, а шипорезные - острозаточенными, пила - с пластинами твердого сплава. Все фрезы оснащаются пластинами из быстрорежущей стали Р6М5.

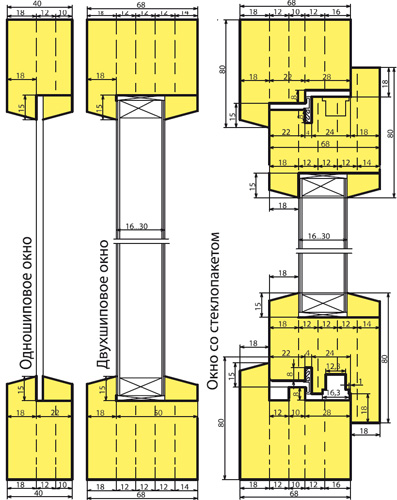

Рис. 1. Одношиповое окно, двухшиповое окно, окно со стеклопакетом.

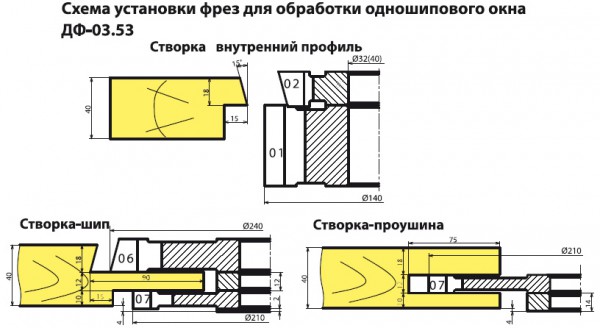

Рис. 2. Схема установки фрез для обработки одношипового окна: внутренний профиль, створка-шип, створка-проушина.

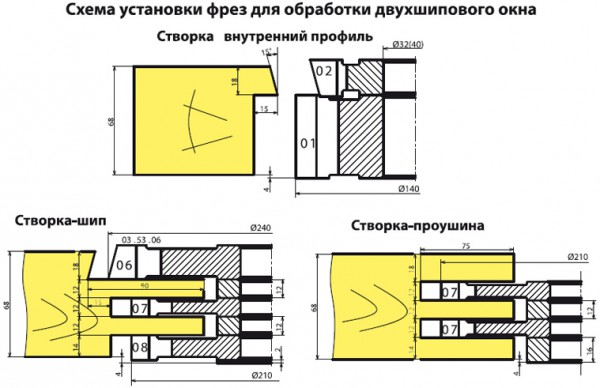

Рис. 3. Схема установки фрез для обработки двухшипового окна: створка внутренний профиль, створка-шип, створка-проушина.

Рис. 4. Схема установки фрез для обработки окна со стеклопакетом: коробка-погонаж, коробка-отлив, створка - наружный профиль.

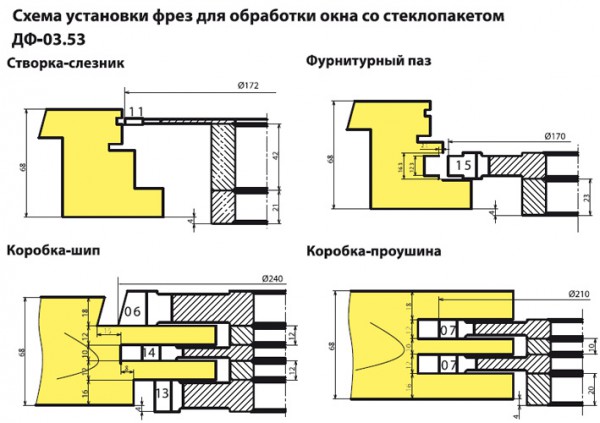

Рис. 5. Схема установки фрез для обработки окна со стеклопакетом: створка-слезник, фурнитурный паз, коробка-шип, коробка-проушина.

РИС. 1
Код товара	Обозначение фрез	Количество фрез в комплекте, шт.	Колиичество блоков, шт.	Обороты, n, мин-1
5632	ДФ-03.53	12 фрез + 1пила	х	6200
РИС. 2
РИС. 3
РИС. 4
РИС. 5
