10-02/5 Фрезы для изготовления оконной рамы

Фрезы по дереву для изготовления оконной рамы 10-02/5

Комплект фрез предназначен для изготовления оконной рамы из древесины мягких и твердых пород на универсальных фрезерных станках:

А-одношипового соединения под стекло

Б-двухшипового соединения под стеклопакет

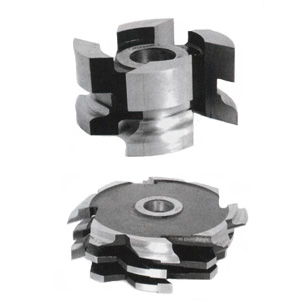

Рис. 1. Фрезы по дереву для изготовления оконной рамы 10-02/5. Фото.

Рис. 2. Схема установки фрез по дереву для изготовления оконной рамы 10-02/5.

РИС. 1
№ фрезы	D mm	d mm	B mm	h mm	Обороты, n, мин-1
1	125	32/40	60	12	9000/4500
2	200	32/40	15	12	4500
3	180	32/40	10	12	4500
4	180	32/40	12	12	4500
5	152	32/40	10	12	4500
Код	Обозначение фрез	Количество фрез в комплекте, шт.	Обороты, n, мин-1
6431	10-02.5	5 фрез	9000.4500
РИС. 2
