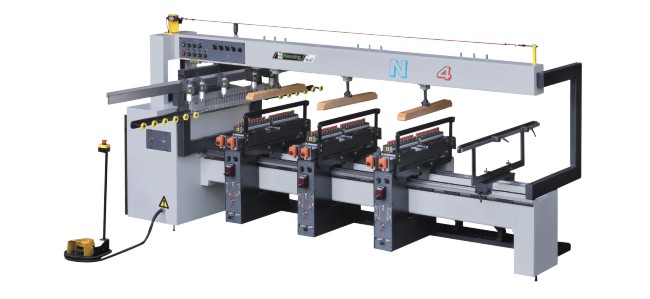

Сверлильно-присадочный станок N4
Полуавтоматический сверлильно-присадочный станок N4 проходного типа предназначен для высокоточного сверления за один проход сквозных и глухих отверстий под шканты, стержень стяжки в торцах деталей и отверстий под фурнитуру в пласти в деталях корпусной мебели. Применяется предприятиях и в цехах по производству мебели с серийным и массовым выпуском продукции, он обеспечивает сверление большинства карт присадки за один проход детали.
Технические особенности
 |
Схема обработки. |
| Технические характеристики | |
| Ширина обрабатываемых деталей (мм) | 90-2500 |
| Маскимальная толщина обрабатываемых деталей (мм) | 80 |
| Максимальное расстояние между вертикальными головками (мм) | 845 |
| Наибольшая глубина вертикального сверления (мм) | 70 |
| Наибольшая глубина горизонтального сверления (мм) | 40 |
| Количество сверлильных суппортов (шт) | : |
| горизонтальных (левый) | 1 |
| вертикальных | 3х2 |
| Количество шпинделей на суппортах (шт) | : |
| горизонтальном левом | 21 |
| вертикальном | 11 |
| Общее количество вертикальных шпинделей (шт) | 66 |
| Общее количество шпинделей (шт) | 87 |
| Расстояние между центрами шпинделей (мм) | 32 |
| Частота вращения сверлильных шпинделей (об/мин) | 2800 |
| Мощность электродвигателя вертикального шпинделя (КВт) | 2,2х3 |
| Мощность электродвигателя горизонтального шпинделя (КВт) | 1,85 |
| Высота рабочего стола (мм) | 900 |
| Габаритные размеры (мм) | 3600х1800х1600 |
| Масса станка (кг) | 1720 |
>
<
