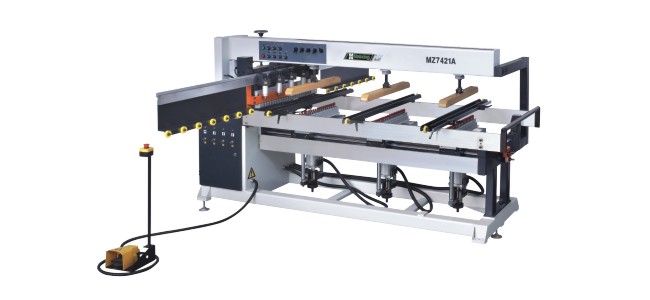

Станок сверлильно-присадочный MZ 7421А
Сверлильно-присадочный станок MZ7421A предназначен для высокоточного сверления за один проход сквозных и глухих отверстий в кромках и пластях мебельных щитов, деталях корпусной мебели. Применяется предприятиях и в цехах по производству мебели с серийным и массовым выпуском продукции, он обеспечивает сверление большинства карт присадки за один проход детали.
Технические особенности
 |
Схема обработки. |
| Технические характеристики | |
| Расстояние между вертикальными сверлильными суппортами (мм) | : |
| наименьшее | 150 |
| наибольшее | 1700 |
| Наибольшая глубина вертикального сверления (мм) | 75 |
| Наибольшая глубина горизонтального сверления (мм) | 85 |
| Количество сверлильных суппортов (шт) | : |
| горизонтальных (левый) | 1 |
| вертикальных | 3 |
| Количество шпинделей на суппортах (шт) | : |
| горизонтальном левом | 21 |
| вертикальном | 3х21 |
| Общее количество шпинделей (шт) | 84 |
| Расстояние между центрами шпинделей (мм) | 32 |
| Частота вращения сверлильных шпинделей (об/мин) | 2700 |
| Мощность электродвигателя вертикального шпинделя (КВт) | 1,5х3 |
| Мощность электродвигателя горизонтального шпинделя (КВт) | 1,5 |
| Высота рабочего стола (мм) | 860 |
| Габаритные размеры (мм) | 2900х1250х1500 |
| Масса станка (кг) | 1040 |
>
<
