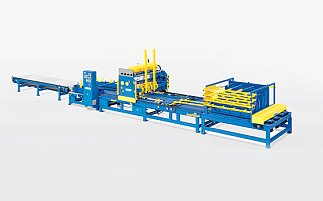

Автоматическая линия для производства поддонов SPN-91

Цена: по запросу у.е

Оставить заявку

  https://youtu.be/hwwd5dkN70g





 применяется на средних и крупных предприятиях с объемом выпуска 40 000 поддонов в месяц при односменной работе и выше.  позволяет производить как европоддоны согласно ГОСТ 9557-87 и ГОСТ 9078-84, так и поддоны

с отличающейся конструкцией. Производительность: 3-4 шт./мин.

: гвоздезабивочная машина (станок для поддонов), переворачиватель, станок для обрезки углов, фрезеровочная машина, транспортер выгрузки.

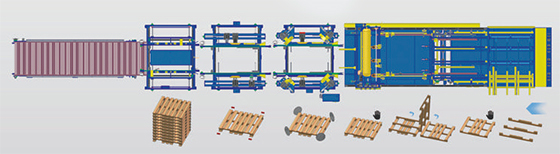

Технологический процесс производства поддонов включает в себя последовательное автоматическое выполнение следующих операций:


На вход гвоздезабивочного узла подаются заготовки для поддонов (шашки и доски определенной длины). С помощью системы упоров и направляющих формируется конструкция поддона, которая сбивается автоматически с помощью молотков. После выполнения сбивки поддонов автоматически передается на последующую операцию.


После операции сбивки поддон автоматически подается на вход узла для обрезки углов. С помощью прижимов поддон автоматически позиционируется, после чего выполняется операция одновременной обрезки углов со всех четырех сторон поддона. После окончания данной операции поддон передается на последующую операцию.


После операции обрезки углов поддон автоматически подается на вход узла для фрезеровки фасок на внутренних боковых сторонах продольных досок. Данная операция выполняется в проходном режиме. По направляющим поддон перемещается вдоль группы фрез без остановки и автоматически передается на следующую операцию.


После операции фрезерования фасок по направляющим поддон автоматически подается на вход станка для маркировки шашек поддона. С помощью прижимов поддон автоматически позиционируется, после чего выполняется операция маркировки шести бобышек. После окончания данной операции поддон с помощью направляющих передается на последующую операцию.


После операции маркировки по направляющим поддон автоматически передается на комплекс автоматического штабелирования и выгрузки.





  • 5 операций, выполняемых в автоматическом режиме: сбивка, обрезка углов, маркировка, фрезеровка фасок и штабелирование.
  • Оборудование для паллет, позволяющее работать в 2-3 смены.
  • Возможность перенастройки линии на различные типы поддонов.
  • Высокое качество сборки поддона благодаря использованию жесткой системы упоров и автоматической сбивки с помощью гидравлического гвоздевого моста.
  • Независимая регулировка каждого модуля линии, возможность при необходимости исключать модули из работы.
  • Легкая перенастройка линии на разные типы поддонов.
  • Минимальное количество рабочих для обслуживания линии (4-5 человек).
  • Для удобства работы управление всей линией сведено в одном месте.
  • Электрические компоненты - Schneider.
  • Пневматические компоненты - Airtac.
  • Сенсорный экран - Siemens.
Ширина поддона (мм) 800-1500
Длина поддона (мм) 800-1500
Высота поддона (мм) 80-150
Производительность (шт/мин) 3-4
Гвозди (шт) 3000
Длина гвоздей (мм) 45-70
Суммарная мощность (КВт) 15
Габаритные размеры (мм) 15000х2500х2600
Масса станка (кг) 7000
