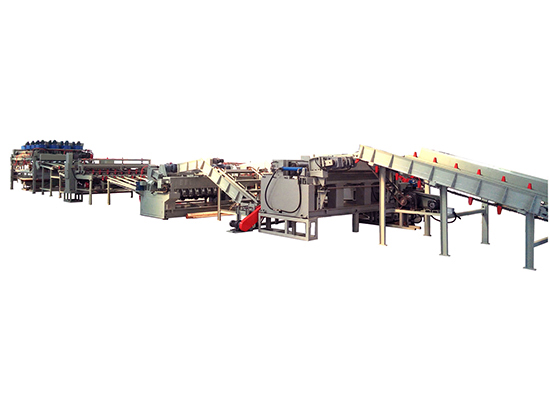

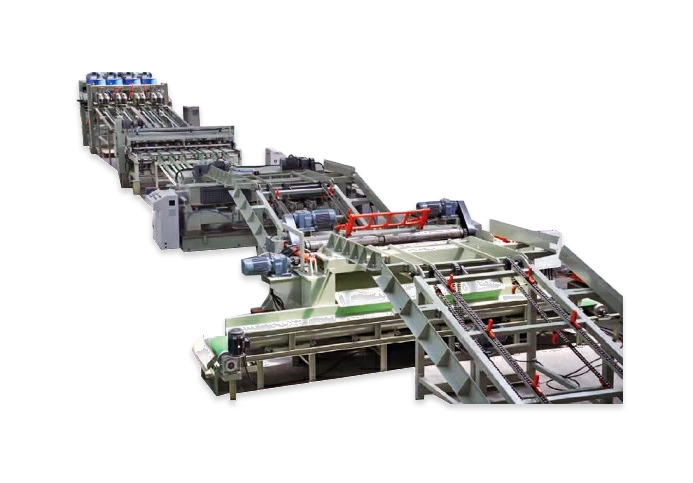

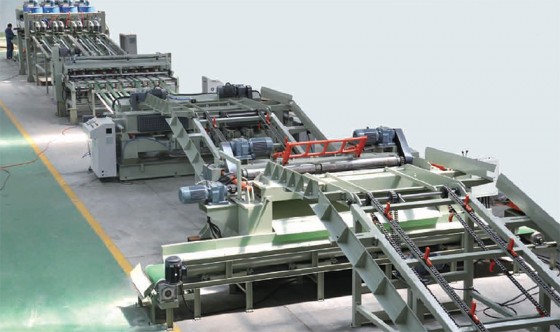

Линия лущения и рубки шпона PHV-27

Цена: по запросу у.е

Оставить заявку


Линия лущения и рубки шпона PHV-27 предназначена для изготовления лущеного шпона из чураков лиственных и хвойных пород древесины. Оборудование для производства шпона имеет производительность (в зависимости от сортности сырья, поступающего на лущение): около 7 м3/час.
Cтанки для шпона предназначены для изготовления лущеного шпона длиной 1300, 1650 мм, 2600 мм и толщиной от 0,5-3,6 мм. Норма обслуживания линии для шпона: два оператора в смену. Лущеный шпон - шпон, вырабатываемый из древесины березы, бука, дуба, ели, ольхи, осины, сосны и других пород.
Для линии необходим бассейн гидротермической обработки фанерного сырья и водогрейный котел на древесных отходах.

Лущеный шпон используется:
для изготовления фанеры и других видов слоистой клееной древесины;
для фанерования деталей и узлов столярных изделий;
в спичечном производстве.


1. Транспортер для бревен.
2. Окорочный станок.
3. Транспортер подачи чураков.
4. Комбинированный станок (Лущильный станок бесшпиндельный + ножницы для шпона)
5. Вакуумный стопоукладчик - опция.
6. Сушилка для шпона - опция.
7. Оборудование по раскряжевке бревен - опция


А. Производительность:  3 м3/ч

Длина чурака: 1300 мм

Средний диаметр чурака:  300 мм

Толщина шпона: 1,5 мм

Б. Производительность: 7 м3/ч

Длина чурака: 2600 мм

Средний диаметр чурака: 300 мм

Толщина шпона: 1,5 мм

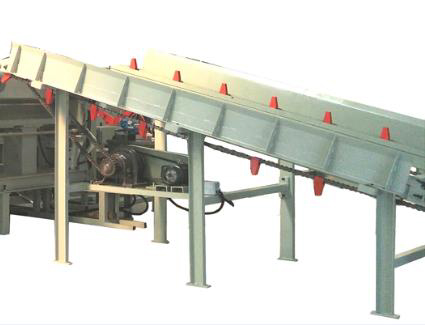

1. Транспортер TL-8

Предназначен для подачи чураков на окорочный станок.



Максимальная длина чурака (мм) 2600
Максимальный диаметр чурака (мм) 500
Скорость (м/мин) 30
Суммарная мощность (КВт) 5,5

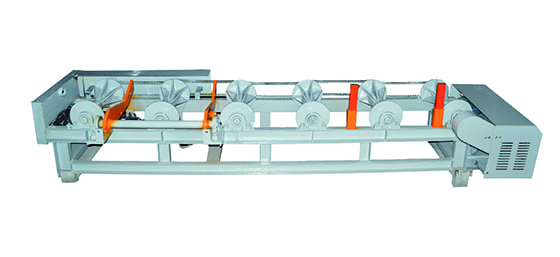

2. Станок для окаривания древесины GDH-8

Предназначен для снятия слоя коры с брёвен для уменьшения затупления лущильного ножа, а также предохранения зазора между ножом и прижимной линейкой.




Максимальная длина чурака (мм) 2600
Диаметр чурака (мм) 80-500
Скорость (м/мин) 50
Суммарная мощность (КВт) 42,5
Габариты станка (мм)
5500х2050х1600
Масса станка (кг)
6500

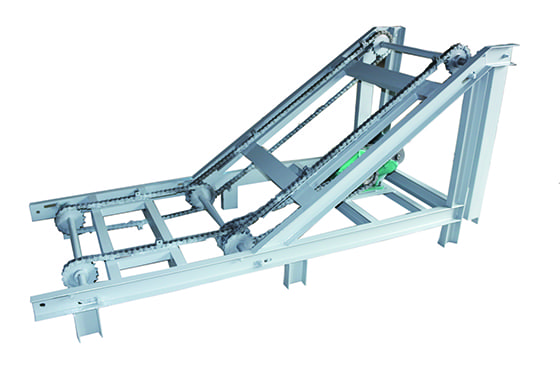

3. Транспортер подачи TP-8
Предназначен для транспортировки окоренного бревна на лущильное оборудование.



Максимальная длина чурака (мм) 2600
Максимальный диаметр чурака (мм) 500
Скорость (м/мин) 30
Суммарная мощность (КВт) 5,5

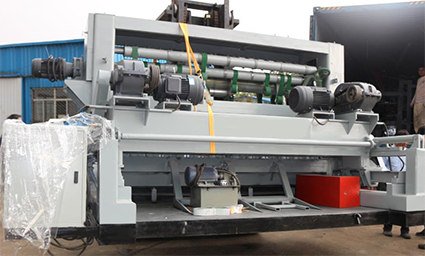

4. Комбинированный станок для шпона LSVС-2600
Станок предназначен для получения лущеного шпона методом бесцентрового лущения и рубки шпона.


Максимальная длина чурака (мм) 2600
Максимальный диаметр чурака (мм) 30-500
Длина лущильного ножа (мм) 2750
Скорость (м/мин)
55
Толщина шпона (мм)
0,5-3,6
Диаметр роликов (мм) 120
Мощность поачи (КВт) 7,5
Мощность привода (КВт) 2,2
Мощность резания (КВт) 2,2
Суммарная мощность (КВт)
45,5
Габариты станка (мм) 5400х1800х1400
Масса (кг) 6200


5. Вакуумный стопоукладчик GL-8 (опция)
Вакуумный укладчик шпона предназначен для перемещения по подающим ремням и укладки на подъемный стол лущеного шпона. Количество и размеры подстопочных мест согласовывается с заказчиком.




Длина листа шпона (мм) 1250; 1650
Ширина листа шпона (мм) 1750; 2800
Толщина шпона (мм) 1,0-3,0
Максимальная высота стопы шпона (мм) 1200; 1500
Число подстопных мест (шт) 1-2
Мощность (КВт) 7,5
Производительность (м3/час) около 6
Установленная мощность (КВт) 24
Габаритные размеры (мм) 9000х5000х3500
Масса станка (кг) 5200


6. Дыхательный пресс MHG3328/15 (опция)
Предназначен для сушки шпона средних и малых размеров. Особенности сушилки для шпона: небольшие капиталовложения, легкость управления, небольшие габариты.






Размер нагревательных плит (мм) 2400х1600х40 (1800х1800х40)
Давление (т) 80
Максимальная высота раскрытия плит (мм) 70
Количество нагревательных плит (шт) 15
Мощность (КВт) 7,5
Производительность (м3/час) 1
Теплоноситель масло/пар
Нагревательный элемент бойлер на д.о.
Габаритные размеры (мм) 3200х1700х2900

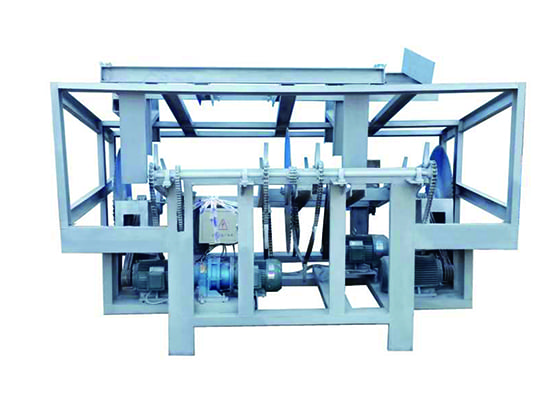

7. Линия раскряжевки WC-8 (опция)
Предназначена для распиловки бревен на чураки необходимой длины.
Состав раскряжевочной линии:
1. Продольный подающий транспортер.
2. Поперечный транспортер с дисковыми пилами.
3. Транспортер отводящий.


Торцовочный станок с конвейером для бревен :
Суммарная мощность (КВт) 18,7
Кол-во дисковых пил (шт) 2 (3)
Конвеейрная система цепь
Габаритные размеры (мм) 7000х5000х2000
Масса (кг) 3500
Продольный подающий транспортер :
Суммарная мощность (КВт) 3
Габаритные размеры (мм) 6000х1000х1200
Масса станка (кг) 1500
Отводящий транспортер :
Суммарная мощность (КВт) 3
Габаритные размеры (мм)  4000х1000х1200
Масса станка (кг) 1200
