Линия лущения и рубки шпона PCV-27

Цена: 69000 у.е
Добавить в корзину

Оставить заявку





https://www.youtube.com/watch?v=xrk2Na4XnSE



Линия лущения и рубки шпона PCV-27 предназначена для изготовления лущеного шпона из чураков лиственных и хвойных пород древесины. Оборудование для производства шпона имеет производительность (в зависимости от сортности сырья, поступающего на лущение) около 3 м3/час.

Cтанки для шпона предназначены для изготовления лущеного шпона длиной 1300, 1650 мм, 2700 мм и толщиной от 0,5-3,6 мм. Норма обслуживания линии для шпона: два оператора в смену. Лущеный шпон - шпон, вырабатываемый из древесины березы, бука, дуба, ели, ольхи, осины, сосны и других пород.

Лущеный шпон используется:
для изготовления фанеры и других видов слоистой клееной древесины;
для фанерования деталей и узлов столярных изделий;
в спичечном производстве.

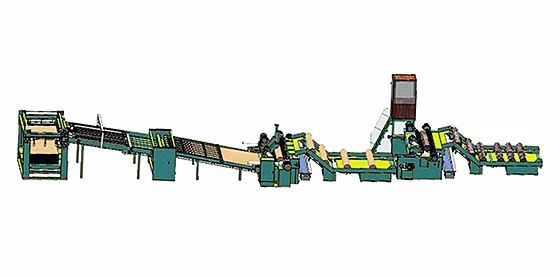

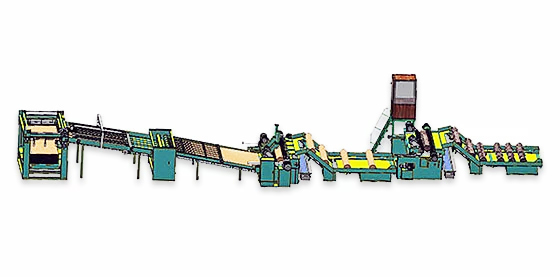

Оборудование для лущения шпона состоит из:
1. Загрузочный транспортер.
2. Окорочный станок.
3. Подающий транспортер.
4. Лущильный станок.
5. Роторные ножницы с конвейером.
6. Укладчик шпона (опция).
7. Сушилка для шпона (опция).
8. Линия раскряжевки (опция).



А. Производительность:  1,5 м3/ч

Длина чурака: 1300 мм

Средний диаметр чурака:  300 мм

Толщина шпона: 1,5 мм

Б. Производительность: 3 м3/ч

Длина чурака: 2700 мм

Средний диаметр чурака: 300 мм

Толщина шпона: 1,5 мм



Оборудование для шпона:

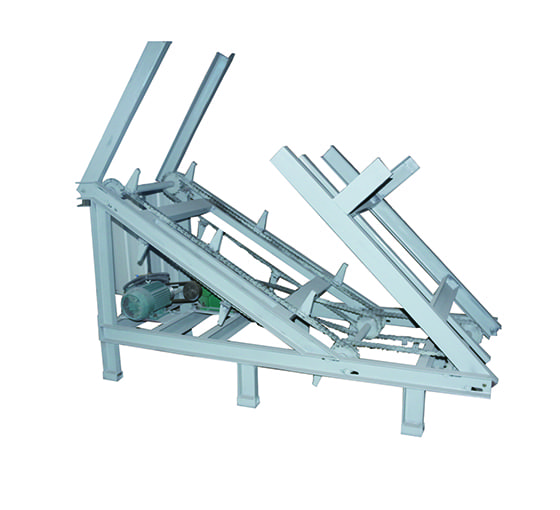

1. Транспортер подающий TL-2

Предназначен для подачи чураков на окорочный станок.


Максимальная длина чурака (мм) 2700
Максимальный диаметр чурака (мм) 500
Скорость (м/мин) 30
Суммарная мощность (КВт) 3

2. Дебаркер GD-8

Предназначен для снятия слоя коры с брёвен для увеличения срока службы лущильного станка и лущильного ножа.



Максимальная длина чурака (мм) 2700
Диаметр чурака (мм) 80-500
Скорость (м/мин) 50
Суммарная мощность (КВт) 42,5
Габариты станка (мм)
5500х2050х1600
Масса станка (кг)
6500

3. Подающий транспортер NL-2

Предназначен для подачи чураков на станок лущильный



Максимальная длина чурака (мм) 2700
Максимальный диаметр чурака (мм) 500
Скорость (м/мин) 30
Суммарная мощность (КВт) 1,5

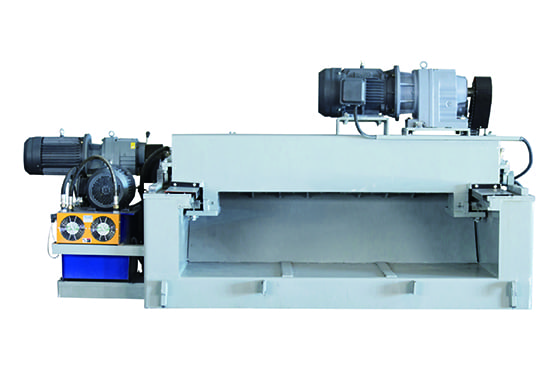

4. Станок лущильный для шпона GP-8
Станок для производства шпона предназначен для изготовления лущеного шпона толщиной от 0,5 до 4,0 мм из чураков лиственных и хвойных пород древесины.


Максимальная длина чурака (мм) 2700
Максимальный диаметр чурака (мм) 500
Диаметр "карандаша" (мм)
28
Скорость (м/мин)
45; 55
Толщина шпона (мм)
0,5-4,0
Суммарная мощность (КВт)
37,5
Габариты станка (мм) 5500х1800х1400
Масса (кг) 6000

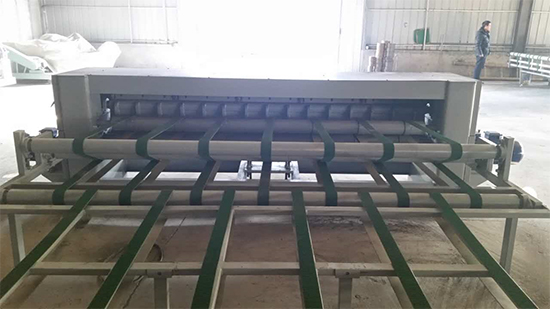

5. Роторная гильотина VC-8
Предназначена для рубки ленты шпона на форматные листы и отходы. За гильотиной установлен конвейер предназначенный для перемещения разрезанных листов шпона на укладчик.




Максимальная длина шпона (мм) 2700
Суммарная мощность (КВт) 8
Масса станка (кг)
2500

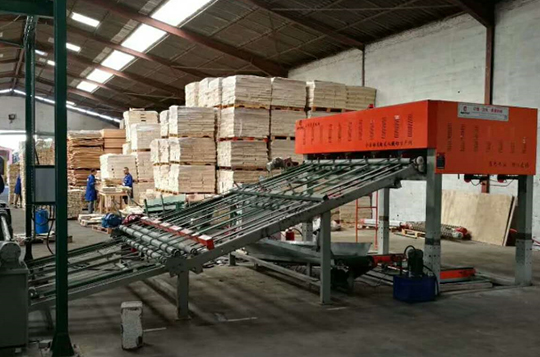

6. Вакуумный укладчик шпона GL-8 (опция)
Вакуумный стопоукладчик предназначен для перемещения по подающим ремням и укладки на подъемный стол лущеного шпона. Количество и размеры подстопочных мест согласовывается с заказчиком.




Длина листа шпона (мм) 1250; 1650
Ширина листа шпона (мм) 1750; 2800
Толщина шпона (мм) 1,0-3,0
Максимальная высота стопы шпона (мм) 1200; 1500
Число подстопных мест (шт) 1-2
Мощность (КВт) 7,5
Производительность (м3/час) около 6
Установленная мощность (КВт) 24
Габаритные размеры (мм) 9000х5000х3500
Масса станка (кг) 5200

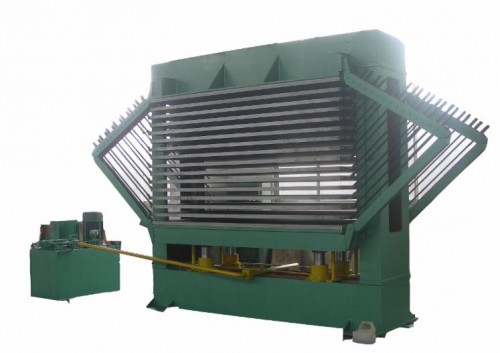

7. Дыхательный пресс MHG3328/15 (опция)
Предназначен для сушки шпона средних и малых размеров. Особенности сушилки для шпона: небольшие капиталовложения, легкость управления, небольшие габариты.






Размер нагревательных плит (мм) 2400х1600х40 (1800х1800х40)
Давление (т) 80
Максимальная высота раскрытия плит (мм) 70
Количество нагревательных плит (шт)
15
Мощность (КВт)
7,5
Производительность (м3/час)
1
Теплоноситель
масло/пар
Нагревательный элемент
бойлер на д.о.
Габаритные размеры (мм)
3200х1700х2900

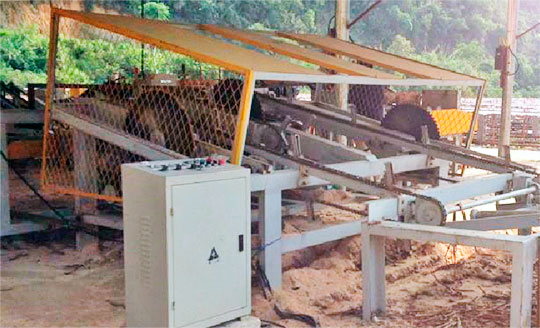

8. Линия раскряжевки WC-8
Предназначена для распиловки бревен на чураки необходимой длины.
Состав раскряжевочной линии:
1. Продольный подающий транспортер.
2. Поперечный транспортер с дисковыми пилами.
3. Транспортер отводящий.





Торцовочный станок с конвейером для бревен :
Суммарная мощность (КВт) 18,7
Кол-во дисковых пил (шт) 2 (3)
Конвеейрная система цепь
Габаритные размеры (мм) 7000х5000х2000
Масса (кг) 3500
Продольный подающий транспортер :
Суммарная мощность (КВт) 3
Габаритные размеры (мм) 6000х1000х1200
Масса станка (кг) 1500
Отводящий транспортер :
Суммарная мощность (КВт) 3
Габаритные размеры (мм)  4000х1000х1200
Масса станка (кг) 1200
